Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-3200-0513 |

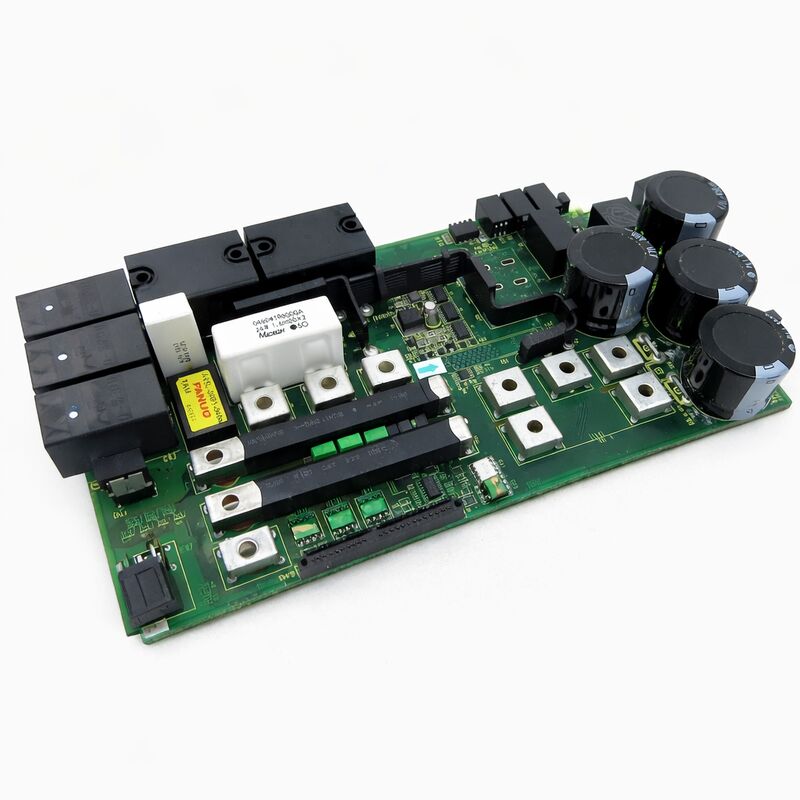

Codice articolo: A16B-3200-0513
Produttore: FANUC Corporation (Giappone)
Tipo di prodotto: Scheda PCB di alimentazione / Scheda di alimentazione
Serie scheda: A16B-3200
Applicazione: Controller CNC FANUC e sistemi di automazione industriale
L'A16B-3200-0513 è una scheda a circuito stampato di alimentazione della serie A16B-3200 di FANUC — la famiglia di schede controller che supporta le piattaforme CNC e di automazione industriale FANUC attraverso più generazioni di macchine utensili, robot e sistemi di produzione.
Le schede di alimentazione di questa serie sono responsabili della generazione e della distribuzione delle tensioni DC regolate da cui dipende ogni altra scheda nel controller.
Quando la scheda di alimentazione funziona correttamente, è invisibile: il sistema si avvia, funziona e si arresta senza incidenti. Quando si guasta, le conseguenze sono immediate.
Nessuna scheda di alimentazione significa nessun funzionamento del controller, punto.
La serie A16B-3200 di FANUC comprende un'ampia gamma di tipi di schede funzionali: schede CPU principali, schede I/O, schede di interfaccia servo e schede di alimentazione.
La scheda di alimentazione occupa una posizione dedicata nello slot del rack del controller, convertendo l'alimentazione in ingresso nelle precise linee di tensione che servono i circuiti logici, di memoria, di visualizzazione e di comunicazione del controller.
Le tolleranze sono strette. Il design del controller di grado industriale di FANUC specifica linee di tensione regolate in modo sufficientemente preciso da garantire un funzionamento stabile nell'intera gamma di temperature ambiente e condizioni di carico che il controller incontra.
L'A16B-3200-0513 serve la sua specifica piattaforma controller all'interno della famiglia A16B-3200.
Fornisce l'infrastruttura di alimentazione da cui dipendono tutte le altre schede di quel controller, rendendola uno dei componenti più fondamentali nello stack hardware del sistema.
| Parametro | Valore |
|---|---|
| Codice articolo | A16B-3200-0513 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Scheda PCB di alimentazione / Scheda di alimentazione |
| Serie scheda | A16B-3200 |
| Applicazione | Sistemi controller CNC FANUC |
| Origine | Giappone |
| Temperatura operativa | 0 – 55°C |
| Temperatura di stoccaggio | −20 – 60°C |
| Umidità | Non condensante, ≤75% RH |
| Condizione disponibile | Nuovo (in eccesso) / Ricondizionato / Riparato |
Il controller CNC FANUC è un'unità montata su rack di schede funzionalmente distinte. Ogni scheda svolge un ruolo specifico: la CPU principale esegue il software operativo; la scheda PMC esegue la logica ladder della macchina; le schede di interfaccia servo comunicano con gli amplificatori di azionamento; i moduli di memoria memorizzano i dati dei parametri e dei programmi.
Tutte queste schede necessitano di un'alimentazione DC stabile e regolata per funzionare. La scheda PCB di alimentazione è ciò che la fornisce.
Nell'architettura del controller A16B-3200, la scheda di alimentazione riceve l'alimentazione in ingresso — tipicamente dal quadro elettrico principale della macchina — e la condiziona attraverso regolatori switching, post-regolatori lineari e stadi di filtraggio nelle molteplici linee di tensione che il backplane del controller distribuisce.
Ogni linea ha una tensione definita e una capacità di corrente adattata ai carichi che serve.
La scheda di alimentazione include anche circuiti di protezione: protezione da sovratensione che disconnette la linea prima che una tensione eccessiva possa danneggiare le schede a valle, protezione da sovracorrente che impedisce a un cortocircuito su una linea di propagarsi ad altre, e circuiti di soft-start che aumentano le tensioni di alimentazione in una sequenza controllata all'accensione.
Gli indicatori LED sulla faccia anteriore della scheda di alimentazione — visibili attraverso il pannello frontale del controller o direttamente sulla scheda — forniscono diagnostica di primo livello.
Una linea di alimentazione fuori tolleranza illumina il LED corrispondente. Questo rapido feedback visivo è spesso il punto di partenza per diagnosticare se un guasto del controller ha origine nella scheda di alimentazione o altrove.
I guasti della scheda di alimentazione producono schemi di sintomi riconoscibili che li distinguono da altri guasti delle schede del controller.
La modalità di guasto più completa — in cui la scheda di alimentazione non eroga nulla — si traduce in un controller spento: nessun display, nessuna attività LED, nessun funzionamento della ventola. La macchina è completamente inerte.
I guasti parziali sono più comuni e più diagnostici.
Una singola linea che è scesa o si è guastata causa il malfunzionamento delle schede alimentate da quella linea, mentre le schede su altre linee funzionano normalmente.
Il controller può inizializzarsi parzialmente, mostrando una certa attività sul display, quindi arrestarsi con un allarme nel punto della sua sequenza di avvio in cui chiama per la prima volta la linea guasta.
Tracciare l'allarme fino alla fase di avvio e quindi alla linea da cui quella fase dipende è un modo affidabile per confermare la scheda di alimentazione come origine del guasto.
Il degrado legato all'età è il meccanismo di guasto dominante per le schede di alimentazione nei controller di lunga durata. I condensatori elettrolitici negli stadi del regolatore switching e del filtro di uscita perdono capacità e aumentano l'ESR nel corso degli anni di funzionamento a temperature elevate.
La linea di alimentazione interessata sviluppa ripple che alla fine supera la tolleranza di ingresso delle schede a valle. Prima del guasto completo, il sintomo è intermittente: riavvii inspiegabili, corruzione dei parametri o comportamento erratico dipendente dalla temperatura che peggiora man mano che il controller si riscalda durante il funzionamento.
Le schede della serie A16B-3200 di FANUC delle generazioni precedenti di controller non sono più in produzione.
La catena di approvvigionamento aftermarket per queste schede — unità in eccesso testate da macchine dismesse, schede professionalmente ricondizionate con condensatori ripristinati e test funzionali, e servizi di riparazione per guasti specifici a livello di componente — è la fonte principale per la sostituzione.
Quando si acquista un ricambio A16B-3200-0513, confermare il codice articolo esatto dall'etichetta della scheda stessa.
Le schede di alimentazione all'interno della serie A16B-3200 che differiscono per il suffisso numerico possono avere specifiche di linea di tensione, configurazioni dei connettori o potenze nominali diverse. La somiglianza fisica non è un indicatore affidabile di compatibilità.
D1: Il controller FANUC si accende ma si spegne dopo pochi minuti di funzionamento. Nessun codice di allarme viene visualizzato prima dello spegnimento. L'A16B-3200-0513 potrebbe esserne responsabile?
Lo spegnimento termico dopo un periodo di riscaldamento è un sintomo classico dei condensatori elettrolitici invecchiati nello stadio del regolatore switching della scheda di alimentazione.
Con l'invecchiamento dei condensatori, il loro ESR aumenta con la temperatura.
Quando la scheda si riscalda, l'aumento dell'ESR fa sì che il ripple di alimentazione superi la soglia che attiva la protezione da sovratensione o sottotensione, spegnendo il sistema.
Questo sintomo che appare dopo un periodo di funzionamento altrimenti normale implica fortemente la scheda di alimentazione come origine del guasto.
D2: Dopo un evento di sovratensione, il controller non si accende affatto. L'alimentazione in ingresso è stata confermata normale. La scheda di alimentazione è probabilmente danneggiata?
Gli eventi di sovratensione danneggiano frequentemente le schede di alimentazione.
La tensione di picco arriva ai terminali di ingresso della scheda di alimentazione prima che la protezione della scheda possa rispondere.
I componenti più vulnerabili sono i diodi raddrizzatori in ingresso, i condensatori del filtro di ingresso e i transistor switching primari.
Questi si trovano tutti sulla scheda di alimentazione. Se l'alimentazione in ingresso è confermata normale e il controller non mostra segni di vita, la scheda di alimentazione è il primo sospettato. Controllare eventuali fusibili accessibili sulla scheda prima di ordinare una sostituzione.
D3: Un asse del CNC mostra allarmi servo mentre gli altri assi sono normali. Tutti gli indicatori LED di alimentazione sull'A16B-3200-0513 sono verdi. La scheda di alimentazione è ancora potenzialmente difettosa?
Un allarme servo su un singolo asse con tutte le linee di alimentazione che mostrano normalità è improbabile che provenga dalla scheda di alimentazione.
La scheda di alimentazione fornisce linee a tutte le schede contemporaneamente: una linea guasta interesserebbe più schede, non solo un asse.
Gli allarmi su singolo asse puntano all'amplificatore servo per quell'asse, al motore, al cavo di feedback o ai circuiti di interfaccia servo specifici per quell'asse. In questo caso, la scheda di alimentazione può essere esclusa come causa probabile.
D4: Come deve essere conservato un ricambio A16B-3200-0513 per preservarne la funzionalità?
Conservare nella confezione antistatica originale. Mantenere una temperatura ambiente stabile e un'umidità relativa bassa.
Evitare cicli di temperatura, che stressano le giunzioni saldate sui componenti a montaggio superficiale della scheda.
Se la scheda è stata in deposito per più di qualche anno, ispezionare i condensatori elettrolitici per segni visibili di degrado — cime gonfie o perdite di elettrolita — prima di installarla in una macchina di produzione.
Per lo stoccaggio a lungo termine, la riformazione periodica dei condensatori elettrolitici ne estende la durata utile.
D5: È disponibile un A16B-3200-0513 ricondizionato. Cosa dovrebbe includere un ricondizionamento affidabile per una scheda di alimentazione di questo tipo?
Un ricondizionamento adeguato della scheda di alimentazione include la sostituzione di tutti i condensatori elettrolitici con nuovi componenti che corrispondono alle specifiche originali (o con condensatori con specifiche equivalenti o migliori), l'ispezione e la sostituzione di eventuali dispositivi di protezione guasti, il test funzionale sotto carico con tutte le linee di uscita misurate alla corrente nominale e la verifica che la scheda soddisfi le specifiche di accuratezza della tensione e di ripple.
La pulizia estetica e l'ispezione di eventuali danni fisici completano un ricondizionamento.
