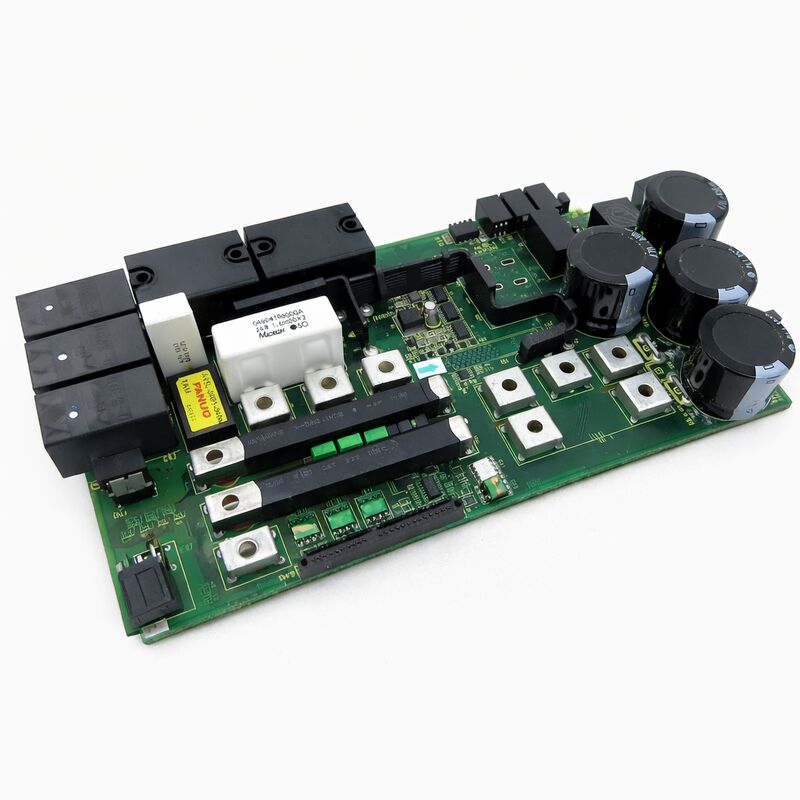

FANUC A16B-3200-0521 | Scheda CPU principale di controllo standalone i-A — Sistemi CNC FANUC, Origine Giappone

Codice articolo: A16B-3200-0521

Produttore: FANUC Corporation (Giappone)

Tipo di prodotto: Scheda CPU principale di controllo standalone

Serie scheda: A16B-3200

Descrizione: Scheda CPU principale di controllo standalone i-A

Applicazione: Sistemi di controllo CNC FANUC serie i-A

Nota: Richiesta programmazione — tutti i parametri e i programmi devono essere ricaricati dopo l'installazione

Panoramica

L'A16B-3200-0521 è la scheda CPU principale standalone per i controllori CNC FANUC serie i-A. La designazione "Standalone Control" identifica questa come la scheda del processore principale indipendente — la versione che gestisce tutta l'elaborazione del controllo CNC su una singola scheda autonoma, senza richiedere una sub-CPU separata o una scheda di elaborazione secondaria per completare le sue funzioni.

Tutto ciò di cui il controller ha bisogno per eseguire i suoi processi principali — interpolazione, esecuzione PMC, comunicazione servo, gestione della memoria e controllo dell'interfaccia operatore — ha origine da questa scheda.

All'interno della serie FANUC A16B-3200, la designazione i-A colloca questa scheda nella prima generazione delle piattaforme CNC serie i di FANUC.

La serie i ha rappresentato un significativo avanzamento rispetto alla precedente serie B — processori più veloci, maggiore precisione, conteggi assi ampliati, più memoria per i programmi e l'introduzione di FSSB (Fiber-optic Servo Serial Bus) come interfaccia standard di comunicazione servo.

L'A16B-3200-0521 è la scheda CPU principale che ha realizzato queste capacità nella configurazione del controller standalone.

Il design della scheda "standalone" è uno dei due approcci architetturali nella serie i: standalone (dove la scheda CPU principale è un'unità completa e indipendente) e montata su LCD (dove la CPU e il display sono integrati).

La versione standalone consente di sostituire la scheda CPU principale indipendentemente dall'unità display e consente di utilizzare la stessa scheda CPU con diverse configurazioni di display.

Questa flessibilità è uno dei motivi per cui la scheda standalone era la scelta preferita per installazioni di macchine utensili più grandi e complesse.

Specifiche chiave

CNC Generazione i-A — Il Contesto della Piattaforma

I CNC FANUC di generazione i-A sono stati ampiamente impiegati nell'industria delle macchine utensili dalla fine degli anni '90 alla metà degli anni 2000.

Questa generazione ha alimentato una vasta popolazione di centri di lavoro, centri di tornitura, rettificatrici e macchine di produzione multi-asse che rimangono oggi in servizio produttivo.

La scheda CPU principale i-A è il cuore del controller — senza il suo corretto funzionamento, la macchina non opera.

La configurazione standalone utilizzata nell'A16B-3200-0521 posiziona la scheda CPU principale nello slot del controller, collegata al backplane F-BUS.

Il backplane distribuisce alimentazione e comunicazione a tutte le schede nello slot — schede di interfaccia servo, moduli di memoria, schede PMC, schede I/O e moduli grafici si collegano a questo bus condiviso. L'A16B-3200-0521 è il master su questo bus.

Inizializza il bus all'accensione, determina quali schede sono presenti e alloca la larghezza di banda di comunicazione tra di esse.

FSSB collega l'elaborazione servo della scheda CPU principale ai moduli amplificatori servo tramite cavo in fibra ottica.

Questa interfaccia ottica ad alta velocità fornisce i comandi di posizione servo e riceve il feedback dell'encoder del motore alle alte frequenze di aggiornamento che la lavorazione multi-asse di precisione richiede.

L'A16B-3200-0521 contiene i circuiti dell'interfaccia FSSB che rendono possibile questa comunicazione servo ad alta velocità.

Architettura Standalone vs Montata su LCD

La scheda standalone e la scheda montata su LCD servono le stesse piattaforme CNC i-A ma differiscono nella loro integrazione fisica con il display.

Una scheda CPU principale montata su LCD si trova dietro il pannello display, collegata direttamente all'elettronica del display.

Il display e la CPU sono essenzialmente un unico assemblaggio. Se uno dei componenti si guasta, l'intero assemblaggio potrebbe richiedere attenzione.

La scheda standalone A16B-3200-0521 si trova nello slot del controller, separata dal display.

Una scheda di interfaccia display separata e un cavo collegano l'uscita display della CPU al pannello.

Questa separazione fisica presenta vantaggi di manutenzione — un guasto del display non implica la scheda CPU e un guasto della scheda CPU non richiede lo smontaggio del display.

Per le installazioni di macchine in cui lo slot del controller si trova lontano dalla posizione dell'operatore della macchina — installazioni montate a pannello in armadi elettrici separati, o macchine con unità CNC remote — la flessibilità dell'architettura standalone nella disposizione fisica è particolarmente utile.

Ripristino dati post-installazione

Il fatto operativo più importante sull'A16B-3200-0521 è il requisito di programmazione dopo la sostituzione. Quando la scheda viene installata nuova o ricondizionata, la sua FROM contiene il software operativo CNC per la serie i-A — ma la FROM è nel suo stato predefinito di fabbrica.

La configurazione specifica della macchina non è stata caricata.

Ogni macchina che esegue questa scheda ha un set unico di parametri: limiti di movimento assi, impostazioni di guadagno servo, configurazione mandrino, valori timer e contatori PMC, tabelle di compensazione errore di passo e l'intero set di parametri funzionali che fanno corrispondere il controller alla macchina che controlla.

Tutti questi risiedono nella SRAM sulla scheda, supportata da una batteria. Quando viene installata una nuova scheda, la SRAM parte vuota.

Ciò rende la situazione di backup prima della sostituzione della scheda di importanza critica.

Prima di rimuovere la scheda originale, un backup completo tramite la funzione di I/O dati del CNC deve acquisire i parametri CNC, i parametri PMC, il programma ladder PMC, la compensazione errore di passo e tutti i programmi pezzo memorizzati.

Con questo backup, il ripristino dei dati dopo l'installazione è una procedura definita e sistematica.

Senza di esso, ricostruire il set di parametri della macchina dalla documentazione è un processo lungo e soggetto a errori.

FAQ

D1: Il CNC i-A mostra un allarme di sistema all'accensione che si riferisce a un errore ROM o FROM. L'A16B-3200-0521 ne è la causa?

Un allarme di errore FROM all'avvio indica un guasto nella lettura del modulo FROM che contiene il software operativo CNC.

Il modulo FROM è un componente plug-in sull'A16B-3200-0521. Prima di concludere che la scheda principale sia guasta, verificare se il modulo FROM è correttamente inserito nella sua sede.

Un modulo FROM parzialmente inserito produce errori di lettura FROM che appaiono identici a un guasto della scheda.

Reinserire il modulo FROM e riprovare. Se l'errore persiste con il modulo correttamente inserito, il modulo FROM stesso potrebbe essere difettoso — i moduli FROM possono essere sostituiti indipendentemente dalla scheda CPU principale.

D2: Dopo che una macchina è rimasta in deposito per 18 mesi, il controller i-A non riesce a mantenere i suoi parametri attraverso i cicli di accensione. È la scheda?

Il mancato mantenimento dei parametri dopo un lungo periodo di stoccaggio è quasi sempre un problema di esaurimento della batteria, non un guasto della scheda.

La batteria SRAM sull'A16B-3200-0521 ha una durata di servizio finita.

Dopo 18 mesi senza che la macchina sia stata accesa, la batteria potrebbe essersi scaricata al di sotto della soglia di mantenimento della SRAM.

Sostituire la batteria, quindi ripristinare i parametri dal backup.

La scheda stessa non è difettosa a meno che il problema non persista dopo la sostituzione della batteria e il ripristino dei parametri.

D3: Il CNC funziona correttamente ma occasionalmente visualizza un errore di comunicazione tra la CPU e il pannello operatore, quindi si ripristina. Cosa suggerisce questo riguardo all'A16B-3200-0521?

Errori intermittenti di comunicazione CPU-pannello che si auto-ripristinano suggeriscono un problema di connettore o cavo tra la scheda CPU standalone e l'interfaccia del pannello operatore, piuttosto che una scheda CPU in avaria.

Ispezionare il cavo e i connettori nel percorso di comunicazione del display. Pulire i contatti dei connettori.

Verificare che tutti i connettori siano completamente inseriti e che nessun pin sia danneggiato.

Errori intermittenti che potrebbero essere causati da un problema di connessione non dovrebbero essere attribuiti alla scheda finché i percorsi di connessione non sono confermati come buoni.

D4: Un A16B-3200-0521 sostitutivo è descritto come "ricondizionato". Cosa comporta un corretto ricondizionamento di una scheda CPU principale?

Un corretto ricondizionamento della scheda CPU principale affronta i componenti più probabili a guastarsi durante la vita utile: sostituzione della batteria di backup SRAM con una nuova cella di specifica corretta; ispezione di tutti i condensatori elettrolitici sulla scheda per degradazione; pulizia dei contatti dei connettori; e test funzionali in un sistema CNC i-A completo, inclusa la verifica della sequenza di avvio, il caricamento e il mantenimento dei parametri e la comunicazione servo tramite FSSB.

Una scheda ricondizionata dovrebbe essere accompagnata da una garanzia documentata che copra la funzionalità della scheda per un periodo definito.

D5: Più schede nel controller i-A provengono dallo stesso periodo di produzione. Vale la pena sostituire proattivamente l'A16B-3200-0521 prima che si guasti, data la sua età?

La sostituzione proattiva è una strategia ragionevole se la macchina è critica per la produzione e un guasto della scheda causerebbe tempi di fermo significativi.

Tuttavia, la CPU principale dell'A16B-3200-0521 è un componente a stato solido relativamente robusto — le modalità di guasto più comuni (esaurimento della batteria, degradazione dei condensatori) sono riparabili senza la sostituzione completa della scheda.

La sostituzione annuale della batteria e l'ispezione visiva periodica dei condensatori della scheda possono prolungare significativamente la vita utile.

Una scheda A16B-3200-0521 di riserva testata tenuta in loco fornisce un'assicurazione contro i guasti senza l'interruzione di una sostituzione proattiva pianificata.
