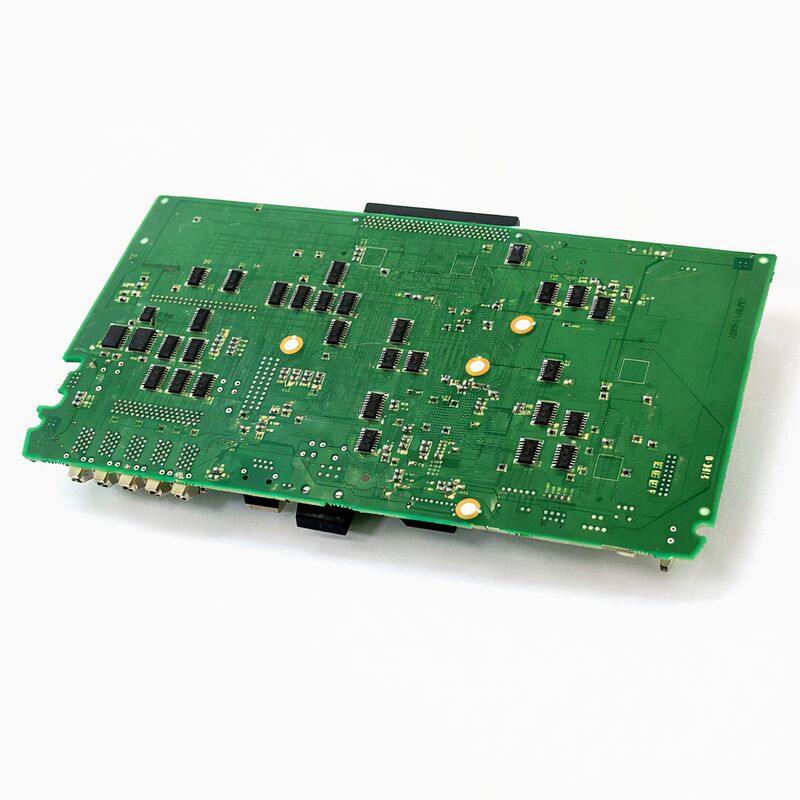

FANUC A16B-3200-0522

Visualizzazione

IlFANUC A16B-3200-0522appartiene alla famiglia A16B-3200 di circuiti stampati a circuiti stampati per CPU principali, che serve la generazione "A" dei controller CNC FANUC della serie i, la prima generazione a portare la designazione "i",che la FANUC ha introdotto per distinguere le sue, controller con architettura aperta delle precedenti generazioni di serie di lettere (A, B, C).

La generazione CNC "i" è arrivata con capacità di interpolazione ampliate, comunicazione servo FSSB, grafica integrata,e un'architettura pronta per la rete che ha definito il modello per la progettazione CNC di FANUC nel decennio successivo.

La designazione "autonomo" nella descrizione ufficiale della scheda identifica la configurazione fisica del controller.

Nella serie i di FANUC, la stessa generazione CNC è stata offerta in due configurazioni fisiche:in cui le schede del processore CNC sono montate direttamente dietro lo schermo LCD del pannello dell'operatore in un'unità integrata compatta; e il tipo autonomo, in cui il processore CNC occupa un rack separato o un contenitore collegato a un'unità di visualizzazione LCD/MDI separata.

Le configurazioni indipendenti sono utilizzate quando l'unità di comando deve essere montata in un luogo lontano dal pannello dell'operatore,quando il numero di I/O richiesto o il numero di schede opzionali supera quello che si inserisce dietro il pannello LCD, o quando la progettazione della macchina colloca l'elettronica di controllo in un armadio separato dalla stazione dell'operatore.

La scheda A16B-3200-0522 è la scheda principale dell'unità autonoma, la scheda attraverso la quale comunicano tutte le altre schede del rack autonomo e che elabora tutte le funzioni di controllo CNC.

Il suo collegamento con il pannello dell'operatore è tramite un cavo di connessione dall'interfaccia di visualizzazione dell'unità autonoma al pannello LCD/MDI separato, piuttosto che un montaggio meccanico diretto sul retro del pannello.

Specificità principali

La generazione i-Series A Context e significato

La designazione "A" della serie i di FANUC identifica la prima generazione della piattaforma CNC della serie i di FANUC, apparsa alla fine degli anni '90.

La generazione i-A ha fornito diverse funzionalità che la precedente serie C non aveva: FSSB servo comunicazione in fibra ottica (sostituendo l'analogico ± 10V e le interfacce digitali precedenti),elaborazione di codificatori ad alta risoluzione, velocità di elaborazione dei blocchi migliorate per un'esecuzione più rapida di programmi complessi e un'architettura di visualizzazione che supporta la simulazione grafica del percorso degli strumenti sullo schermo del pannello dell'operatore.

Per gli ingegneri della manutenzione, la generazione i-A rappresenta una base installata sostanziale di macchine costruite nei primi e medi anni 2000 e che continuano a funzionare oggi.

I fornitori automobilistici, i produttori di componenti aerospaziali e le aziende di lavorazione di precisione generale hanno costruito quantità significative di torni CNC, centri di lavorazione,con una lunghezza massima non superiore a 50 mm.

Queste macchine hanno modelli di manutenzione ben consolidati. Le tavole che di solito falliscono dopo 15-20 anni di servizio sono le stesse in più macchine.rendendo l'A16B-3200-0522 un elemento di domanda regolare sul mercato delle ricambi FANUC.

La configurazione autonoma, in particolare, è stata preferita dai costruttori di macchine utensili che avevano bisogno della flessibilità per montare l'unità di controllo CNC indipendentemente dalla stazione dell'operatore.

Ciò comprende i grandi centri di lavorazione a terra in cui la console dell'operatore è su un braccio oscillante, i centri di lavorazione orizzontali con cambio pallet in cui il pannello dell'operatore è su un palo separato,e macchine per le quali il calore dell'armadio elettrico rende impraticabile il montaggio del processore CNC dietro il display.

Configurazione autonoma Architettura fisica e logica

Nella configurazione CNC indipendente utilizzata con l'A16B-3200-0522, il telaio del controller contiene la scheda CPU principale, le schede I/O, le schede di interfaccia servo, l'alimentazione,e eventuali schede di opzione in una struttura a scaffaleQuesto rack è fisicamente separato dall'unità di visualizzazione LCD/MDI dell'operatore.

Un fascio di cavi collega le due unità che trasportano i dati di visualizzazione allo schermo e le tastiere MDI dalla tastiera al controller.

L'A16B-3200-0522 funge da master del rack: esegue il software CNC, gestisce i servo loop tramite FSSB, esegue la scala PMC e trasmette i dati di visualizzazione al pannello LCD remoto.

La progettazione del telaio autonomo consente più slot opzionali rispetto alla configurazione a montaggio LCD. Questo è importante per le macchine che richiedono più schede I/O, schede di comunicazione aggiuntive (Ethernet, seriale),o servo capacità espansa che sarebbe traboccare lo spazio dietro un pannello LCD.

Quando si sostituisce la scheda di ricambio A16B-3200-0522, la scheda deve corrispondere alla versione software e alla revisione hardware installata nella macchina specifica.diverse versioni software supportano diverse serie CNC (16i-A per centri di lavorazione multiasse), 18i-A per centri di svolta con capacità di percorrenza multipla, 21i-A per configurazioni più semplici).

La versione del software determina cosa farà la scheda quando sarà accesa e deve corrispondere alla configurazione originale della macchina.

Immissione in servizio dopo la sostituzione

Tutte le schede di sostituzione della serie A16B-3200 condividono lo stesso requisito fondamentale: la scheda di sostituzione arriva con memoria vuota o predefinita di fabbrica,e tutti i dati specifici della macchina devono essere ripristinati dal backup.

La sequenza di messa in servizio dopo la sostituzione della tavola è la seguente:

In primo luogo, verificare che le tensioni dell'alimentazione siano corrette. Una tensione al di fuori delle specifiche può danneggiare la nuova scheda durante l'avvio, il che aggraverebbe il problema piuttosto che risolverlo.

In secondo luogo, caricare il software del sistema CNC (contenuto FROM) se la scheda di ricambio non ha già installato la versione corretta del software.

Questo viene caricato da una scheda di memoria o dalla capacità integrata del sistema.

In terzo luogo, caricare tutti i parametri CNC dal backup pre-sostituzione. questo deve essere completato prima di qualsiasi movimento dell'asse è tentatoconfigurazione del mandrinoLe asce in movimento con parametri non corretti possono causare danni alla macchina.

Quarto, caricare il programma di scala PMC e i parametri PMC.

Questo ripristina la logica specifica della macchina che controlla tutte le funzioni tranne il movimento dell'asse.

Quinto, caricare i programmi delle parti e i dati degli strumenti dal backup.

Riportare la macchina nella posizione di partenza e verificare l'accuratezza dell'asse con un taglio di prova o una misurazione prima di rilasciarla in produzione.

Domande frequenti

D1: Cosa distingue la configurazione stand-alone dalla configurazione a montaggio LCD a livello della scheda principale?

La scheda principale stessa è lo stesso hardware in entrambe le configurazioni per la stessa generazione CNC. La differenza è nel design del telaio e del piano posteriore.

La configurazione a montaggio LCD utilizza un piano posteriore compatto che si monta direttamente dietro il pannello di visualizzazione; la configurazione stand-alone utilizza un piano posteriore a rack più profondo con più slot per le schede opzionali.L'A16B-3200-0522 è la scheda principale utilizzata nella variante del telaio autonomo.

L'installazione di una scheda principale autonoma in un telaio a montaggio LCD (o viceversa) è meccanicamente ed elettricamente incompatibile senza la sostituzione completa del telaio.

D2: La macchina ha funzionato in modo intermittente, in alcuni turni ha funzionato perfettamente, in altri ha mostrato allarmi casuali.

Intermittent faults that appear and disappear with temperature cycles — normal in a machine that warms up during production and cools overnight — are often caused by degraded solder joints on through-hole or surface-mount components, piuttosto che i circuiti integrati stessi.

Questi difetti di "giunto freddo" si comportano bene quando la tavola è a temperatura ambiente, sviluppano resistenza mentre l'espansione termica sollecita l'articolazione e possono temporaneamente cancellare quando la macchina si raffredda.Una tavola con difetti intermittenti delle giunzioni a freddo può talvolta essere riparata a livello di componente riversando o sostituendo le giunzioni di saldatura interessate, piuttosto che richiedere una sostituzione completa della scheda.

Un centro di riparazione specializzato FANUC può valutarlo.

D3: L'A16B-3200-0522 può funzionare sia con le serie CNC 16i-A che con quelle 18i-A o è specifico per una serie?

All'interno del gruppo A16B-3200-05xx (la serie autonoma i-A), i diversi suffissi del numero di parte indicano tipicamente le schede associate a diverse configurazioni di serie CNC per esempio,i veicoli -0521 e -0522 possono servire diverse sottovarianti specifiche della generazione i-A.

L'hardware della scheda è comune alla famiglia, ma la versione del software deve corrispondere al sistema originariamente installato.

L'installazione di una scheda con la versione software sbagliata si traduce in una struttura di parametri non corretta e in una configurazione di servo e di mandrino potenzialmente incompatibile.

D4: dopo aver sostituito la scheda e caricato tutti i parametri, il mandrino non risponde ai comandi di velocità.

Il guasto del mandrino dopo il ricarico dei parametri è quasi sempre un problema di parametri piuttosto che un guasto hardware della nuova scheda.

Le cause comuni includono: il parametro del tipo di mandrino (seriale vs. analogo) è impostato in modo errato; il parametro del numero di serie del mandrino non corrisponde all'amplificatore;o formato di uscita comando velocità è sbagliato per l' amplificatore collegato.

Verificare i parametri relativi allo spinello in base alla documentazione originale della macchina, in particolare la selezione del tipo di spinello, il parametro del modello di amplificatore dello spinello e l'intervallo di uscita dei comandi.

Se il mandrino funzionava prima del guasto della scheda e i parametri sono caricati correttamente dal backup della stessa macchina, questi problemi non dovrebbero sorgere a meno che il backup non fosse incompleto.

D5: La scheda è contrassegnata da marchi di revisione (ad esempio, /02A, /03A).

PCB revision suffixes (like /02A or /03A appended after the main part number) indicate hardware revisions made by FANUC to the board during its production life — typically minor changes to improve reliability, correggere i problemi di fabbricazione o accettare sostituzioni di componenti.

Nella maggior parte dei casi, le revisioni successive sono retrocompatibili con quelle precedenti e possono essere utilizzate come sostituzioni.

Tuttavia, le revisioni molto iniziali e quelle molto successive possono talvolta avere requisiti di compatibilità del software diversi.preferiscono una revisione pari o successiva a quella originariamente installata.

Se la revisione è sconosciuta, uno specialista FANUC di buona reputazione può confermare la compatibilità prima dell'invio della sostituzione.
