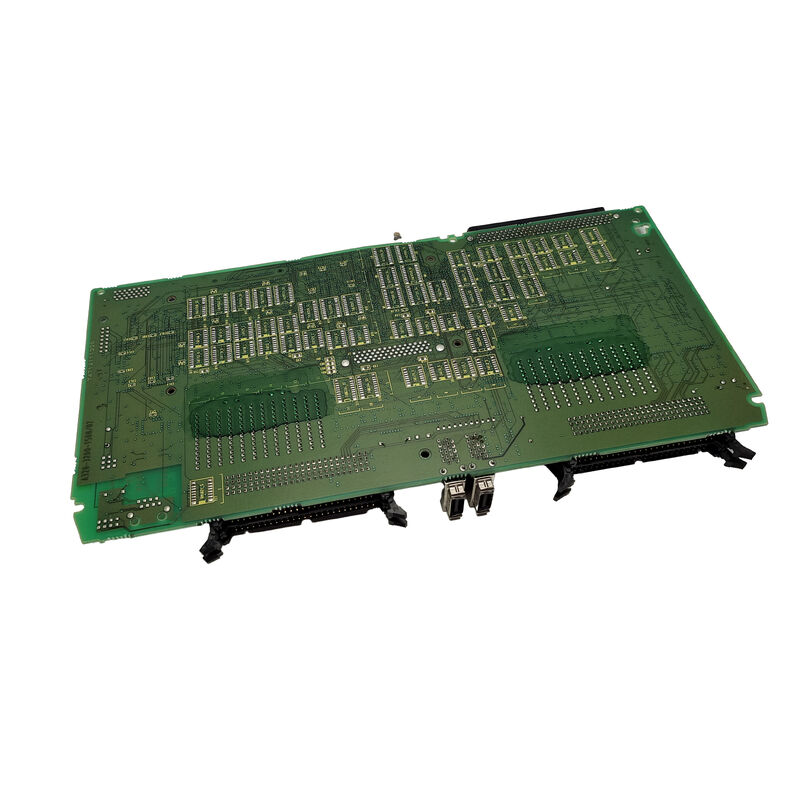

SCHEDA PCB Fanuc A16B-3200-0523 A16B32000523 A16B-32OO-O523

A16B-3200-0523 | PCB di controllo serie FANUC A16B-3200 - Controller per robot e CNC / Gamma 052x / Automazione industriale

A16B-3200: confermato nelle generazioni di CNC e robot

La serie A16B-3200 comprende schede CPU principali CNC e schede principali controller robot confermate durante questa sessione:

Schede CPU principali CNC:

• A16B-3200-0020: CPU principale, CNC serie 21/21 TB
• A16B-3200-0060: CPU Main-C di livello superiore, serie 15B/16B/18B/21B (questa sessione)

Schede controller robot:

• A16B-3200-0040: CPU principale RJ-2 per robot FANUC RJ2 (questa sessione)
• A16B-3200-0071: PCB aritmetico ad alta velocità della CPU del robot (questa sessione)
• A16B-3200-0412: PCB principale, controller robot R-J3iB
• A16B-3200-0600: PCB principale, controller R-J3iC / R-30iA

Schede di processo:

• A16B-3200-0230: Scheda I/O di processo

L'A16B-3200-0523 occupa la posizione 052x, tra il PCB principale R-J3iB confermato (0412) e il PCB principale R-J3iC/R-30iA (0600). Questo posizionamento all'interno della sequenza evolutiva del PCB principale del controller del robot è coerente con una scheda controller del robot dal periodo di transizione da R-J3iB a R-30iA.

Informazioni chiave sul prodotto

Architettura della scheda principale del controller del robot

La documentazione di Ballard International per A16B-3200-0412 (R-J3iB) descrive il ruolo della scheda principale: "La scheda principale è un componente importante che memorizza i programmi e le configurazioni del robot. Controlla anche il posizionamento del servomeccanismo. Contiene: microprocessore, circuiti periferici, memoria e circuito di controllo del pannello dell'operatore."

Per l'installazione: "Backplane a 2 slot: A05B-2400-C060 o Backplane a 4 slot: A05B-2400-C061 è necessario per installare questa scheda all'interno del controller."

L'A16B-3200-0523 svolge una funzione analoga per la sua specifica piattaforma di controllo del robot: memorizzazione di programmi, gestione delle configurazioni e coordinamento del posizionamento dei servo, il tutto integrato nella struttura della gabbia della scheda backplane.

Scenari applicativi

Guasto alla scheda principale del controller del robot:Un controller di robot FANUC sviluppa un errore di sistema attribuito a A16B-3200-0523. La scheda viene sostituita dopo il backup del programma. Il funzionamento del robot viene ripristinato.

Ristrutturazione del controller:Un impianto di produzione che sta revisionando un controller robot FANUC sostituisce l'A16B-3200-0523 nell'ambito del rinnovamento dell'elettronica.

Domande frequenti

D1: Come posso verificare che la scheda A16B-3200-0523 sia corretta per il controller del mio robot?

Leggere il codice articolo dall'etichetta della scheda installata. Se si legge A16B-3200-0523, questa è la sostituzione confermata. Riferimento incrociato con l'elenco delle parti di ricambio nel manuale di manutenzione del robot FANUC applicabile.

D2: È necessario eseguire il backup dei programmi del robot prima di sostituire A16B-3200-0523?

Sì, se A16B-3200-0523 è la scheda principale. È necessario eseguire il backup di tutti i programmi del robot e delle variabili di sistema prima della sostituzione. Con il trasferimento del modulo di memoria intatto, i dati vengono preservati. Eseguire sempre un backup completo prima di qualsiasi manutenzione della scheda principale.

Q3: Quale backplane è necessario per installare A16B-3200-0523?

In base al modello confermato per i PCB principali del robot A16B-3200 adiacenti: i gruppi backplane A05B-2400-C060 (2 slot) o A05B-2400-C061 (4 slot) vengono utilizzati per installare le schede principali del robot serie A16B-3200. Confermare dalla documentazione di installazione specifica del controller.

Q4: A16B-3200-0523 è specifico per i robot o anche per i sistemi CNC?

La gamma 052x della serie A16B-3200 rientra tra i PCB principali del controller robot confermati (0412, 0600). Questo posizionamento suggerisce un'affinità del controller del robot per A16B-3200-0523. Confermare dalla documentazione del sistema host.
