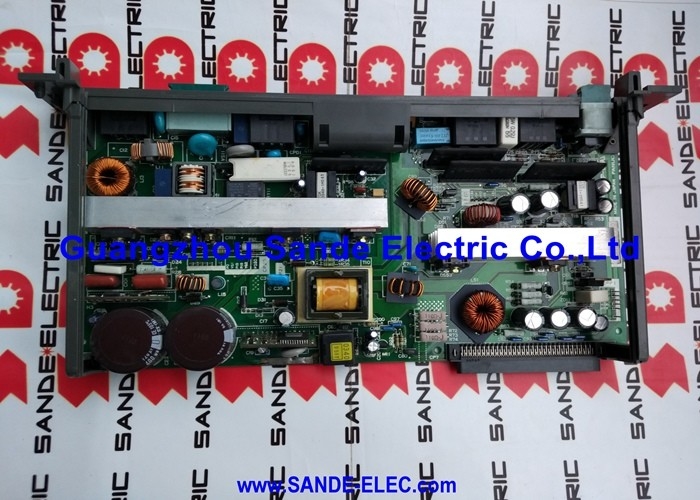

1 PC Fanuc usato A16B-3200-0600 PCB In buone condizioni A16B32000600 A16B-32OO-O6OO

FANUC A16B-3200-0600 | Scheda Principale R-30iA — Scheda di Controllo Master per Controllori Robot FANUC R-J3iC e R-30iA, Dual Ethernet, Origine Giappone

Panoramica

La FANUC A16B-3200-0600 è la scheda master per due dei controllori robot industriali FANUC più diffusi: l'R-J3iC e l'R-30iA.

Questi controllori hanno alimentato una generazione di robot FANUC — M-10i, M-20i, M-710i, R-2000i e molti altri — che sono diventati il nucleo delle linee di saldatura di carrozzerie automobilistiche, celle di saldatura ad arco, sistemi di movimentazione e impianti di verniciatura in tutto il mondo durante gli anni 2000 e 2010.

L'R-30iA in particolare è stata la piattaforma principale di FANUC durante questo periodo, e la base installata di macchine che eseguono questo controller è enorme.

La scheda principale di un controllore robot svolge un ruolo fondamentalmente diverso da quello della scheda principale di una macchina utensile CNC. In un CNC, la scheda principale si interfaccia principalmente con gli amplificatori servo e gli I/O della macchina, eseguendo programmi NC che descrivono i percorsi utensile.

Nell'R-30iA, la scheda principale esegue la pianificazione del movimento del robot — traducendo comandi di attività di alto livello (sposta l'articolazione 1 a questo angolo, posiziona il TCP a queste coordinate cartesiane, attiva la pistola di saldatura, attendi il risultato del sistema di visione) in traiettorie di angoli articolari in tempo reale e comandi servo per tutti gli assi contemporaneamente.

La scheda gestisce questo mentre si occupa anche delle funzioni di monitoraggio della sicurezza, del display del pannello di insegnamento e della comunicazione con il PLC della cella e con eventuali periferiche di visione o di rilevamento della forza.

Le porte Ethernet duali integrate nell'A16B-3200-0600 riflettono l'epoca dell'R-30iA — questa generazione di controllori robot FANUC ha visto l'inizio di requisiti seri di connettività di rete, con costruttori di macchine e utenti finali che desideravano che i robot partecipassero alle reti dati per il monitoraggio remoto, il caricamento/scaricamento dei programmi e la raccolta dei dati di produzione.

Le due porte Ethernet consentono al robot di connettersi a una rete di automazione mantenendo contemporaneamente una connessione dedicata a un PC di programmazione o a un sistema di visione, senza richiedere schede di rete aggiuntive per la connettività di base.

Specifiche Chiave

Dati di Programma e Configurazione — Cosa Memorizza la Scheda

L'A16B-3200-0600 è unico tra i componenti del controllore robot perché memorizza i dati più critici del sistema.

Programmi robot, dati di mastering, configurazione di sistema, assegnazioni I/O, coordinate utensile (UTOOLs), frame utente (UFRAMEs), impostazioni di rilevamento collisioni e tutti i parametri di sistema risiedono nelle aree di memoria FROM e SRAM della scheda.

Questo è fondamentalmente diverso dalle schede amplificatori servo, schede di sicurezza o schede I/O, che non contengono dati specifici del sistema.

I dati di mastering sono forse i più critici: definiscono la posizione di riferimento assoluta per ciascuna delle articolazioni del robot.

Senza dati di mastering, il robot non può determinare la sua posa attuale nello spazio e non può eseguire movimenti calibrati.

Se i dati di mastering vengono persi, il robot deve essere ri-masterizzato utilizzando le posizioni di riferimento contrassegnate sugli assi del robot — una procedura che richiede che il robot sia posizionato precisamente nella sua posizione zero calibrata, che deve essere stata contrassegnata sul robot al momento dell'installazione.

I dati del programma includono tutti i programmi TP (Teach Pendant) contenenti le istruzioni di movimento del robot, i waypoint e i comandi di processo.

Questi possono essere centinaia per una cella robot complessa. Se i dati del programma vengono persi e non esiste un backup, ogni programma deve essere re-insegnato manualmente.

L'implicazione è chiara: prima di qualsiasi lavoro sull'A16B-3200-0600, tutti i dati del robot devono essere sottoposti a backup su un dispositivo di memoria USB, una scheda di memoria o una posizione di rete utilizzando la funzione di backup dell'immagine del robot. Il backup completo dell'immagine cattura tutti i dati in un'unica operazione.

Questo backup dovrebbe essere eseguito non solo prima della manutenzione programmata, ma come attività programmata di routine — idealmente giornaliera o settimanale a seconda della frequenza delle modifiche al programma.

Architettura del Controllore R-30iA — Come si Inserisce la Scheda Master

All'interno del compatto armadio verticale dell'R-30iA, l'A16B-3200-0600 si trova nel suo backplane insieme alle schede figlie richieste dalla configurazione del robot.

Un robot a 6 assi necessita di una scheda di controllo assi in grado di gestire 6 assi (più l'asse esterno, se presente); un robot più grande con assi esterni necessita di una scheda assi con un conteggio maggiore.

Il modulo FROM/SRAM sulla scheda master contiene il software del robot, i parametri di sistema e i dati del programma.

La scheda CPU (se installata separatamente) fornisce le risorse computazionali.

Gli amplificatori servo (la serie A06B-6107 nell'R-30iA) si trovano nello stesso armadio e comunicano con la scheda master tramite FSSB (FANUC Serial Servo Bus) — lo stesso bus seriale in fibra ottica utilizzato nel mondo CNC.

Dal punto di vista della scheda master, ogni articolazione del robot è gestita tramite il collegamento FSSB all'amplificatore servo che controlla il motore servo di quell'articolazione.

La scheda master invia comandi di posizione, riceve feedback di posizione e chiude il loop di movimento a intervalli di 125µs per tutti gli assi contemporaneamente.

Selezione del Backplane e Configurazione dei Moduli

L'A16B-3200-0600 specifica che necessita del backplane a 2 o 4 slot per l'installazione nel telaio dell'R-30iA.

Il backplane fornisce l'interfaccia connettore fisica tra la scheda master e l'alimentatore del controllore e il bus interno.

Quando si acquista una scheda sostitutiva, è essenziale confermare quale backplane è installato nel controller robot specifico — la configurazione del backplane determina quale disposizione degli slot è presente e se la scheda si collegherà fisicamente.

Le varie opzioni di schede figlie che "possono essere installate orizzontalmente alla scheda master" — le opzioni esatte disponibili dipendono dalla specifica d'ordine originale del robot.

Queste schede includono opzioni CPU (che aumentano la velocità di elaborazione per applicazioni che richiedono una pianificazione del percorso più rapida), schede di controllo assi (che determinano quanti assi il sistema gestisce) e moduli di memoria (che determinano quanta memoria di programma e configurazione è disponibile).

Quando si sostituisce la scheda master, le schede figlie originali della scheda guasta dovrebbero essere trasferite sulla scheda sostitutiva, garantendo che la corrispondenza della configurazione sia preservata.

FAQ

Q1: Il robot mostra "SRVO-003 Errore di inizializzazione servo" e non può funzionare. È la scheda master?

SRVO-003 è un errore di inizializzazione del servo — il sistema servo del robot non è riuscito a inizializzarsi correttamente all'avvio.

Questo può derivare da: l'amplificatore servo che non riesce a stabilire la comunicazione FSSB con la scheda master; un amplificatore servo guasto per un asse specifico; parametri servo errati; o in alcuni casi, un guasto della scheda master che influisce sul circuito trasmettitore FSSB.

Controllare prima gli indicatori dell'amplificatore servo — ogni amplificatore d'asse dovrebbe mostrare uno schema LED specifico durante l'inizializzazione.

Se un amplificatore specifico mostra un LED di guasto mentre altri si inizializzano normalmente, il guasto è in quell'amplificatore o nel suo motore collegato. Se tutti gli amplificatori non riescono a inizializzarsi contemporaneamente e il cavo e le connessioni FSSB sono confermati come buoni, il circuito FSSB della scheda master diventa sospetto.

Q2: Dopo aver sostituito l'A16B-3200-0600 e caricato il backup, le posizioni di mastering del robot sembrano errate. Cosa causa questo?

Se il ripristino dei dati di mastering è stato incluso nel backup dell'immagine ed è stato ripristinato correttamente, le posizioni di mastering dovrebbero essere accurate.

Le cause più comuni di un apparente errore di mastering dopo la sostituzione della scheda sono: il backup è stato effettuato quando il robot non era nella sua vera posizione calibrata (il mastering era andato alla deriva o era stato corretto dopo il backup); il backup è stato ripristinato in modo errato o incompleto; o i dati di mastering non sono stati inclusi nell'ambito del backup.

Verificare spostando ogni articolazione nella sua posizione di riferimento contrassegnata e controllando il valore corrente rispetto al conteggio previsto in quella posizione. Le discrepanze indicano che è necessaria una ricalibrazione del mastering.

Q3: La sostituzione dell'A16B-3200-0600 influisce sulla certificazione della categoria di sicurezza del robot (se applicabile)?

Se l'installazione del robot include opzioni di sicurezza funzionale (FANUC DCS — Dual Check Safety) basate sul software in esecuzione su questa scheda, la configurazione della funzione di sicurezza (confini della zona, limiti di velocità, condizioni di arresto) è inclusa nei dati di backup del robot. Il ripristino del backup dovrebbe ripristinare questa configurazione.

Tuttavia, qualsiasi installazione con classificazione di sicurezza che ha subito una valutazione del rischio e una validazione formale richiede una ri-validazione dopo la sostituzione di hardware correlato alla sicurezza.

Consultare la documentazione di sicurezza per l'installazione specifica e coinvolgere l'ingegnere della sicurezza responsabile prima di certificare nuovamente il sistema in servizio.

Q4: Il robot ha un programma KAREL FANUC che esegue un processo complesso. È memorizzato sulla scheda master?

Sì. I programmi KAREL (programmi compilati a livello applicativo scritti nel linguaggio KAREL di FANUC) sono memorizzati nell'area FROM del controllore — la stessa memoria gestita dall'A16B-3200-0600.

Questi programmi sono inclusi nel backup completo dell'immagine.

Se il backup è stato effettuato quando i programmi KAREL erano aggiornati, verranno ripristinati dal backup insieme ai programmi TP e ai dati di sistema.

Se i programmi sono stati aggiornati dopo l'ultimo backup, le modifiche vengono perse e devono essere ridistribuite dall'ambiente di sviluppo.

Q5: Una scheda master di un controllore R-30iA può essere utilizzata in un controllore R-J3iC, o sono uguali?

L'A16B-3200-0600 è elencato come compatibile sia con i controllori R-J3iC che R-30iA — queste due generazioni di controllori condividono l'hardware della scheda master.

L'R-30iA è stato essenzialmente il successore dell'R-J3iC, utilizzando lo stesso hardware o hardware strettamente correlato con software aggiornato.

La compatibilità della scheda a livello hardware tra queste due versioni di controllore consente all'A16B-3200-0600 di servire entrambi.

La versione del software e la registrazione sulla scheda devono essere appropriate per il controller specifico e il modello di robot in cui è installato — le versioni del software FANUC per l'R-30iA e l'R-J3iC possono differire, e l'installazione di una versione del software R-30iA in un R-J3iC senza una corretta configurazione può causare problemi di funzionalità.
