Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-3200-0610 |

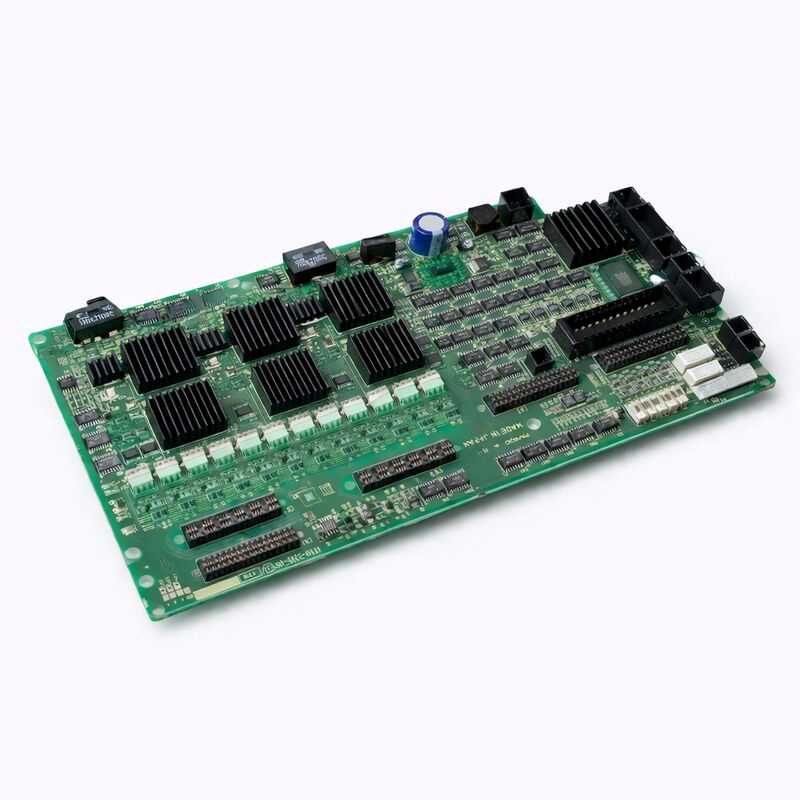

La FANUC A16B-3200-0610 è lo strato di intelligenza di controllo dell'A06B-6107 — l'amplificatore servo integrato a 6 assi di FANUC per la generazione di robot R-J3iC e R-30iA.
All'interno dell'involucro fisico dell'amplificatore A06B-6107, due tipi di schede elettroniche operano in partnership: le schede di potenza (A20B-2101-0224 e A20B-2101-0234/0221/0230, a seconda della variante specifica della serie H) che gestiscono la commutazione IGBT ad alta corrente e la rettifica del bus DC, e la scheda di controllo superiore A16B-3200-0610 che fornisce tutta l'intelligenza digitale — l'esecuzione dell'algoritmo servo, le comunicazioni FSSB, il monitoraggio dei guasti e la diagnostica a LED.
Il nome "scheda superiore" è accurato sia fisicamente che funzionalmente: nella disposizione fisica dell'amplificatore A06B-6107, l'A16B-3200-0610 è montata sopra le schede di potenza, accessibile dalla parte anteriore dell'unità amplificatore.
Questo montaggio accessibile frontalmente è un'importante caratteristica di servizio nel design dei drive robot FANUC — la scheda di controllo, che è il componente più frequentemente sottoposto a manutenzione, può essere accessibile senza smontare l'intero amplificatore o disturbare il cablaggio della sezione di potenza.
Comprendere perché una singola scheda di controllo serve tutti e sei gli assi richiede la comprensione della filosofia di progettazione dell'A06B-6107. Invece di fornire sei schede amplificatore separate (una per giunto), FANUC ha progettato l'A06B-6107 come un'unità integrata in cui una singola sezione di potenza condivide il bus DC rettificato tra sei drive per asse, e una singola scheda di controllo gestisce simultaneamente i loop di corrente e la comunicazione FSSB di tutti e sei gli assi.
Questa integrazione riduce l'ingombro complessivo dell'amplificatore, semplifica il cablaggio tra il cabinet del drive e il controller del robot, e concentra la manutenzione su un minor numero di componenti distinti e riparabili.
| Parametro | Valore |
|---|---|
| Funzione | Scheda di controllo servo a 6 assi (superiore) |
| Amplificatore compatibile | Serie A06B-6107-H001/H002/H007 |
| Controller compatibili | R-J3iC, R-30iA |
| Interfaccia | Fibra ottica FSSB |
| Assi controllati | 6 (da J1 a J6) |
| Partner scheda di potenza | A20B-2101-0224/0234/0221/0230 |
| Origine | Giappone (prodotto in Giappone) |
Nel cabinet del controller R-30iA, l'amplificatore servo a 6 assi A06B-6107 è un componente fondamentale.
La sezione di drive compatta dell'R-30iA è progettata per adattarsi all'interno del cabinet del controller del robot stesso — a differenza delle generazioni di robot precedenti in cui l'unità di drive era un grande rack separato, il design integrato dell'R-30iA posiziona l'amplificatore servo, la PCB principale, la scheda di sicurezza e l'alimentatore all'interno di una singola unità controller che può essere montata vicino o sulla base del robot.
Il flusso del segnale dal programma robot al movimento robot passa attraverso l'A16B-3200-0610 come segue: la CPU principale del controller robot (A16B-3200-0600 o variante correlata) invia comandi di posizione e velocità per tutti e sei gli assi tramite il collegamento in fibra ottica FSSB.
L'A16B-3200-0610 riceve questi comandi, li decodifica dal protocollo seriale FSSB e genera i riferimenti di corrente appropriati per ciascuno dei sei loop di controllo di corrente degli assi. Contemporaneamente riceve il feedback dell'encoder dai sei servomotori dei giunti tramite i connettori di feedback dell'amplificatore servo, chiude i loop di velocità e posizione per ciascun asse, e emette i segnali di pilotaggio PWM ai transistor IGBT delle schede di potenza che commutano effettivamente la corrente del motore.
Questo intero ciclo di controllo — ricezione comandi, elaborazione feedback, chiusura loop, emissione pilotaggio gate — si ripete ogni 250µs (a frequenza PWM di 4kHz) per tutti e sei gli assi contemporaneamente. Il processore della scheda di controllo gestisce questo carico computazionale senza interruzioni per la vita del robot, che nelle tipiche applicazioni di saldatura e movimentazione può funzionare in produzione su tre turni per 10–20 anni.
La scelta della fibra ottica FSSB anziché del cavo in rame per la comunicazione tra il controller e la scheda di controllo dell'amplificatore servo è deliberata e significativa.
I cabinet dei robot FANUC contengono notevoli fonti di interferenza elettromagnetica: i transistor IGBT dell'amplificatore servo che commutano a 4kHz con tempi di salita rapidi, gli impulsi di scarica del circuito rigenerativo e la commutazione dei relè a 24VDC per gli I/O della macchina.
Qualsiasi cavo di segnale in rame che corre vicino a queste fonti capta interferenze che, alla risoluzione temporale dei microsecondi richiesta dal loop servo, potrebbero corrompere i dati.
I cavi in fibra ottica sono intrinsecamente immuni alle interferenze elettromagnetiche — la luce non subisce lo stesso accoppiamento induttivo e la stessa diafonia capacitiva che affliggono i conduttori in rame in ambienti ad alto rumore.
Il cavo in fibra ottica FSSB tra la scheda principale del controller e l'A16B-3200-0610 trasporta dati digitali deterministici e privi di errori indipendentemente da ciò che accade nella sezione di potenza dell'amplificatore servo a pochi centimetri di distanza.
Questo è il motivo per cui i guasti di connessione FSSB causati da cavi in fibra danneggiati producono codici di allarme FSSB immediati e coerenti anziché errori servo intermittenti e inspiegabili.
L'A06B-6107 contiene sia la scheda di controllo A16B-3200-0610 che le schede elettroniche di potenza. Quando si verifica un allarme di asse del robot, distinguere tra un guasto della scheda di controllo e un guasto della scheda di potenza richiede la comprensione delle firme di guasto di ciascuna scheda:
Guasti della scheda di controllo tipicamente influenzano più assi contemporaneamente (poiché una scheda controlla tutti e sei) o influenzano l'intera comunicazione FSSB, presentandosi come allarmi servo per tutti gli assi all'avvio anziché allarmi per singolo asse durante il funzionamento.
La serie di LED sull'A16B-3200-0610 mostra i codici di allarme di sistema quando la diagnostica automatica della scheda rileva un guasto.
Guasti della scheda di potenza tipicamente si presentano come allarmi per singolo asse o per assi accoppiati (poiché la sezione di potenza è talvolta organizzata in configurazioni accoppiate), spesso con codici di allarme che indicano sovracorrente, allarme IPM o guasto del bus DC su assi specifici.
Il LED o l'indicatore specifico della scheda per l'asse interessato mostra l'allarme.
La presenza di molteplici allarmi per tutti gli assi all'avvio, combinata con il mancato stabilimento del collegamento FSSB, indica fortemente l'A16B-3200-0610.
Un allarme IPM per singolo asse durante un movimento specifico (in particolare uno che coinvolge un'accelerazione rapida di un giunto pesantemente carico) indica la sezione di potenza.
D1: La scheda di controllo A16B-3200-0610 può essere sostituita senza sostituire le schede di potenza?
Sì. L'A16B-3200-0610 è una scheda fisicamente distinta dalle schede elettroniche di potenza all'interno dell'amplificatore A06B-6107, e i due tipi possono essere sostituiti indipendentemente. In pratica, quando una scheda di controllo si guasta, le schede di potenza vengono tipicamente ispezionate ma non sostituite automaticamente.
Al contrario, quando una scheda di potenza si guasta (ad esempio, guasto del modulo IPM), la scheda di controllo A16B-3200-0610 viene solitamente conservata a meno che il guasto di potenza non abbia danneggiato anche la scheda di controllo tramite un evento di tensione.
L'accesso alla scheda di controllo nell'A06B-6107 segue la procedura di smontaggio del produttore descritta nel manuale di manutenzione R-30iA.
D2: Dopo aver sostituito l'A16B-3200-0610, i programmi robot e i dati di calibrazione devono essere ricaricati?
La scheda di controllo A16B-3200-0610 non memorizza programmi robot, dati di mastering o dati di configurazione — questi sono conservati sulla scheda principale del controller robot (specificamente nei moduli SRAM e FROM).
La sostituzione della scheda di controllo dell'amplificatore servo non influisce sui dati memorizzati nel controller.
Tuttavia, quando il robot viene acceso dopo la sostituzione dell'amplificatore, il mastering del robot (posizioni di riferimento dell'encoder assoluto per ogni giunto) dovrebbe essere verificato — sebbene i dati stessi non vengano persi, qualsiasi disturbo della connessione della batteria dell'encoder assoluto durante la manutenzione dell'amplificatore potrebbe influire sui dati di mastering.
Confermare l'accuratezza del robot con un programma di test prima di tornare alla produzione.
D3: L'A06B-6107 genera l'allarme "SRVO-047 Errore di velocità del servomotore" su più assi contemporaneamente. Ciò conferma che l'A16B-3200-0610 è guasto?
SRVO-047 su più assi contemporaneamente è coerente con un guasto della comunicazione FSSB — la scheda principale del controller non è in grado di sincronizzare lo scambio di dati di comando di velocità con la scheda di controllo dell'amplificatore servo.
Questo allarme indica la connessione FSSB (cavo in fibra ottica, connettori), il circuito ricevitore FSSB dell'A16B-3200-0610 o il circuito trasmettitore FSSB della scheda principale del controller.
Prima di sostituire l'A16B-3200-0610, ispezionare e pulire i connettori del cavo in fibra ottica FSSB e verificare che il cavo non sia piegato con un raggio inferiore al suo raggio di curvatura minimo specificato.
Un cavo in fibra danneggiato è più comune di una scheda guasta e costa molto meno da sostituire.
D4: Qual è la vita utile prevista dell'A16B-3200-0610 in un robot di saldatura di produzione?
Non esiste una risposta univoca — la vita utile dipende fortemente dall'ambiente operativo (temperatura ambiente, livello di contaminazione, esposizione alle vibrazioni), dalla qualità del raffreddamento del cabinet (un raffreddamento insufficiente è il singolo accelerante più comune dell'invecchiamento dei componenti elettronici) e dal verificarsi di eventi di tensione (sovratensioni, incidenti di scarica del bus dell'amplificatore). In ambienti puliti e a temperatura controllata con un adeguato raffreddamento del cabinet e senza eventi di alimentazione, le schede A16B-3200-0610 operano regolarmente per 15–20 anni senza guasti.
In ambienti caldi e contaminati con qualità di alimentazione variabile, guasti a 7–10 anni non sono rari.
La manutenzione preventiva, inclusa la pulizia del cabinet, l'ispezione delle ventole di raffreddamento e la sostituzione dei condensatori al decimo anno, estende significativamente la vita dei componenti.
D5: Come si reperisce correttamente l'A16B-3200-0610 per garantirne la compatibilità con la specifica variante dell'A06B-6107?
L'amplificatore servo A06B-6107 è disponibile in diverse varianti della serie H (H001, H002, H007 e altre), ciascuna configurata per diversi modelli di robot con diverse dimensioni e potenze dei motori.
La scheda di controllo A16B-3200-0610 è la scheda di controllo comune a queste varianti, con la variazione tra le varianti portata dalle diverse specifiche delle schede elettroniche di potenza.
Il numero di parte A16B-3200-0610 è sufficiente per ordinare la scheda di controllo corretta — non è necessaria alcuna specifica aggiuntiva della variante della serie H per la scheda di controllo stessa.
Confermare il numero di parte rispetto all'etichetta sulla scheda installata prima di ordinare.
