| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A16B-3200-0612 |
IlFANUC A16B-3200-0612è un amplificatore PCB servo della serie A16B-3200 di FANUC la famiglia di circuiti stampati che copre le piattaforme di controllo CNC e robot di FANUC dalla fine degli anni '90 fino agli anni '10.
La serie A16B-3200 è ampia: comprende schede CPU principali, schede principali di robot, PCB di controllo servo drive e schede di interfaccia di comunicazione su più generazioni di prodotti FANUC.

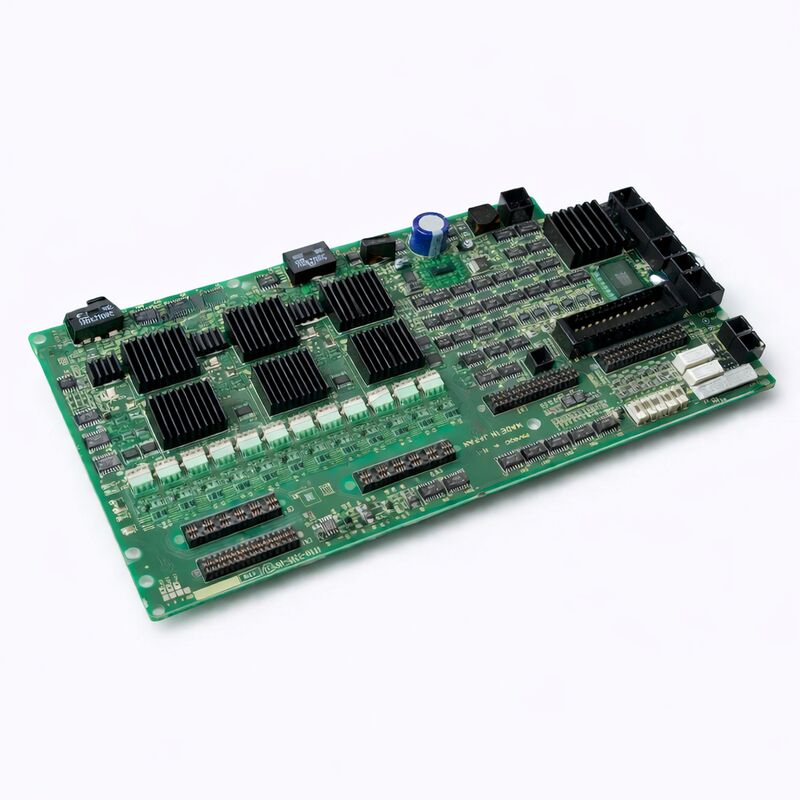

L'identità della variante -0612 come PCB amplificatore a servo a 6 assi è confermata dalla sua costruzione fisica ¢ più pacchetti IC ad alta potenza con assemblaggi di dissipatori di calore disposti su tutta la scheda,ciascuna responsabile dei segnali di azionamento del gate agli IGBT di un servoasse.
in un robot FANUC o in un armadietto di azionamento CNC multiasse,l'elettronica di controllo servo si trova tra l'uscita di comando del controller CNC / robot e lo stadio di alimentazione IGBT fisico che fornisce corrente ai servomotori.
L'A16B-3200-0612 occupa questa posizione intermedia critica: riceve i comandi di posizione e velocità dell'asse dal robot o dalla CPU CNC, esegue i calcoli del servo control loop in tempo reale,e genera i segnali PWM che guidano i semiconduttori di potenza.
Senza un PCB servo funzionale, nessun movimento dell'asse è possibile, indipendentemente dalla salute del motore, della trasmissione meccanica o dell'alimentazione.
Il regolatore R-30iA Mate nel quale è stato identificato l'A16B-3200-0612 è il regolatore robot compatto di FANUC progettato per robot più piccolie relative serie di robot compatti comunemente presenti in assemblaggio, manipolazione dei materiali, saldatura e applicazioni di pick and place.
Il modello compatto della R-30iA Mate integra l'alimentazione, l'amplificatore e l'elettronica di controllo in un armadio densamente confezionato,rendere la manutenzione a livello di scheda l'approccio di manutenzione preferito piuttosto che la sostituzione completa del controller.
| Parametro | Valore |
|---|---|
| Serie | A16B-3200 |
| Funzione | PCB per amplificatori a servo a 6 assi |
| Configurazione | Multi-IC con gruppi di dissipatori di calore |
| Applicazione nota | Controller robot R-30iA Mate |
| Origine | Giappone |
| Statuto | Ricambi ritirati |
Un PCB a 6 assi di controllo servomotore gestisce il controllo simultaneo e indipendente di sei assi di servomotore, le sei giunzioni di un tipico braccio di robot industriale (da J1 a J6).
Ciascun asse richiede un proprio circuito di controllo eseguito alla frequenza portante PWM (tipicamente 4 ¢ 8 kHz): lettura della posizione del codificatore comune, confronto con la posizione comandata,calcolare il riferimento corrente attraverso la velocità e l'errore di posizione, e che fornisce il ciclo di lavoro PWM appropriato per il ponte IGBT dell'asse.
Tutti e sei i cicli funzionano in parallelo, ogni ciclo PWM, senza interrompersi a vicenda.
Il caldo che si scende sul modello A16B-3200-0612 riflette il carico termico di sei circuiti di azionamento ad alta frequenza.
I gate drive IC dissipano potenza proporzionale alla carica del gate degli IGBT che guidano, alla tensione del gate drive e alla frequenza di commutazione.
A 6 kHz PWM su sei assi, la dissipazione combinata del gated drive è significativa. I dissipatori di calore assicurano che i circuiti integrati del gated drive rimangano entro la loro temperatura massima di giunzione.prevenzione della deriva termicamente indotta che potrebbe degradare le prestazioni del servo o causare un guasto prematuro del circuito integrato.
Quando il servo drive amplificatore PCB non funziona in un sistema R-30iA Mate o simile, il controllore del robot non può stabilire lo stato di servo ready.
Il ciondolo mostra in genere gli allarmi della categoria dei servosistemi ¢ codici di allarme SRVO nella terminologia dei robot FANUC ¢ che indicano le comunicazioni servo a livello di asse o i guasti dell'azionamento.
Le presentazioni più comuni sono:
Alarme simultanee a più assi:Poiché l'A16B-3200-0612 gestisce tutti e sei gli assi, un guasto della scheda spesso colpisce tutti gli assi contemporaneamente piuttosto che solo uno.o problema di codificatore di un guasto della scheda.
Servo ready non può essere stabilito dopo il ciclo di alimentazione:La sequenza di inizializzazione dell'azionamento, che include la scheda del servoamplificatore che conferma le sue sorgenti di alimentazione e il circuito del driver del cancello, fallisce ripetutamente nonostante le chiare tensioni dell'alimentazione.
Codici di allarme specifici:SRVO-047 (errore di velocità del servomotore) su assi multipli o servoallarmi di tipo di comunicazione, combinati con l'assenza di qualsiasi guasto meccanico o del motore, indicano il PCB dell'amplificatore come fonte di guasto.
D1: L'A16B-3200-0612 può essere utilizzato in sistemi diversi dall'R-30iA Mate e come si conferma la compatibilità?
L'A16B-3200-0612 è stato identificato nei controller R-30iA Mate, ma la serie A16B-3200 copre più piattaforme FANUC.La compatibilità con un sistema specifico richiede l'adeguamento del layout dei connettori della scheda, dimensioni degli slot e protocollo di interfaccia con l'architettura del backplane e del servo drive del sistema bersaglio.
Prima di ordinare un sistema diverso da quello R-30iA Mate, verificare il numero della parte nel manuale di manutenzione o nell'elenco delle parti di ricambio del controller.
L'installazione di una scheda con pinout o protocolli incompatibili può danneggiare sia la scheda che il sistema.
D2: la scheda è stata rimossa da una macchina dismessa e non testata separatamente.
Una scheda non testata rimossa da un sistema dismesso rappresenta un livello di qualità sconosciuto ̇ può essere pienamente funzionale o può aver fallito a causa dello stesso evento che ha dismesso la macchina.
Prima dell'installazione in un sistema di produzione, la scheda deve essere testata su un impianto di prova compatibile, se possibile, o installata con la piena consapevolezza che la prima accensione è effettivamente una prova sul campo.Disponibilità di un piano di riserva (altro piano di riserva), o un centro di riparazione in standby) prima di installare una scheda non testata in un robot di produzione riduce al minimo il rischio di tempi di fermo.
D3: Quali strumenti o impianti di prova sono necessari per verificare l'A16B-3200-0612 prima dell'installazione?
Per un corretto collaudo è necessario un impianto di prova compatibile con un robot FANUC o un regolatore CNC il medesimo tipo di regolatore per il quale è progettata la scheda con alimentatori servoamplificatori funzionali,un set di servomotori (o resistori di carico) collegati, e la capacità di eseguire comandi di movimento del robot.
I centri di riparazione specializzati FANUC mantengono tali impianti di prova specificamente per la verifica a livello di bordo.
Senza un impianto compatibile, l'unica opzione è quella di effettuare prove funzionali sulla macchina di produzione di riferimento, che comporta il rischio di lunghi tempi di fermo se anche la scheda di ricambio è difettosa.
D4: I dissipatori di tre dei chip sono mancanti dalla scheda.
L'assenza di dissipatori di calore sui circuiti integrati a portata aumenta il rischio di guasti termici durante il funzionamento.ma può surriscaldarsi in condizioni di funzionamento ad alta frequenza sostenuto in un ambiente caldo.
Prima dell'installazione, i dissipatori mancanti devono essere sostituiti da un composto termico appropriato e da apparecchiature equivalenti.
La dimensione del pacchetto del circuito integrato e la dissipazione di potenza determinano la specifica corretta del dissipatore di calore consultare la relativa scheda dati del circuito integrato per i requisiti di resistenza termica.
D5: Quali copie di riserva o documentazione devono essere preparate dalla macchina originale prima della sostituzione dell'A16B-3200-0612?
Per i sistemi robot, eseguire il backup: tutti i programmi robot (schermata PROG ️ backup ALL.TP), tutti i parametri di sistema (file SYSVAR),i dati di controllo (posizioni di riferimento del codificatore comune ¢ critiche per l'accuratezza del robot dopo la sostituzione della scheda), e eventuali dati di configurazione I/O.
Per i sistemi CNC, backup: tutti i parametri CNC, la scala PMC e i programmi delle parti.
Il servo control PCB stesso non memorizza questi dati (è stateless dal punto di vista dei dati della macchina), but the replacement procedure may require a servo reboot sequence that clears certain volatile servo states — all critical data should be externally backed up before beginning any board replacement in a production system.
