1 PC Nuovo Fanuc A17B-3300-0200 Tavola A17B33000200 A17B-33OO-O2OO

FANUC A17B-3300-0200 | Modulo Servo Hi-Speed a 8 assi Serie i — Serie CNC 16i / 18i / 21i, Origine Giappone

Codice articolo: A17B-3300-0200

Produttore: FANUC Corporation (Giappone)

Tipo di prodotto: Scheda modulo servo Hi-Speed a 8 assi

Serie scheda: A17B-3300

Descrizione: MODULO SERVO HI-SPEED SERIE i A 8 ASSI

Sistemi compatibili: Controlli CNC FANUC Serie 16i, 18i, 21i

Applicazione: Controllo servo multi-asse tramite interfaccia FSSB

Panoramica

L'A17B-3300-0200 è il modulo servo hi-speed a 8 assi per i controllori CNC della serie i di FANUC — in particolare le piattaforme Serie 16i, 18i e 21i.

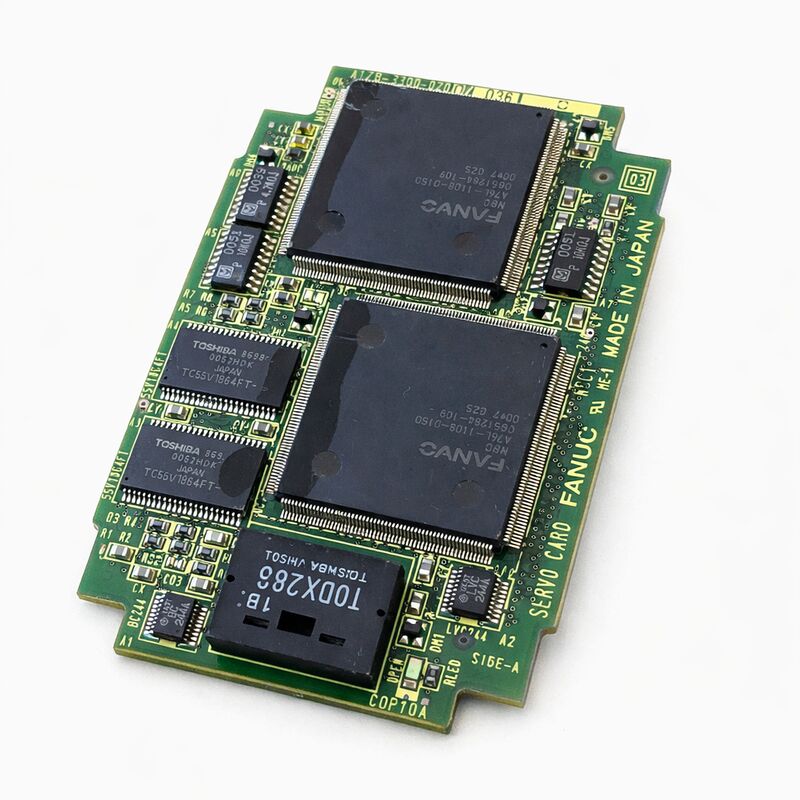

È la scheda PCB di interfaccia servo plug-in che si trova sulla scheda CPU principale del controllore e gestisce la comunicazione seriale ad alta velocità con i moduli amplificatori servo tramite l'interfaccia FSSB (Fiber-optic Servo Serial Bus) di FANUC.

Fino a 8 assi servo ricevono i loro comandi di posizione e velocità attraverso questa scheda, e il loro feedback dell'encoder ritorna attraverso di essa.

La serie A17B-3300 rappresenta la generazione di moduli di interfaccia servo sviluppata per le piattaforme CNC della serie i — la famiglia di controllori di grande successo di FANUC che ha alimentato un'ampia gamma di centri di lavoro, centri di tornitura e macchine di produzione multi-asse dalla fine degli anni '90 agli anni 2000. All'interno di questa serie, diverse varianti di schede fornivano diversi conteggi di assi e livelli di prestazioni.

L'A17B-3300-0200 fornisce 8 assi con specifica hi-speed — il livello di prestazioni più elevato progettato per macchine che richiedono velocità di aggiornamento servo più elevate per applicazioni di lavorazione impegnative ad alta precisione o ad alta velocità.

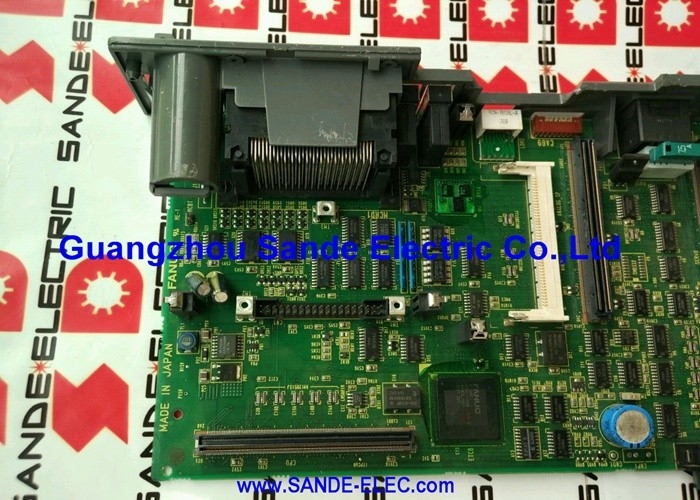

Questa scheda si trova in assemblaggi insieme alla scheda CPU principale (come A16B-3200-0330) e al modulo PMC (come A20B-3300-0085) che insieme formano l'intelligenza completa del controllore CNC.

Questi componenti funzionano come un insieme coordinato — la scheda CPU gestisce l'elaborazione generale, la scheda PMC esegue la logica ladder della macchina e l'A17B-3300-0200 gestisce la comunicazione servo in tempo reale che mantiene gli assi in movimento con precisione.

Specifiche chiave

Interfaccia FSSB — Comunicazione Servo Ottica ad Alta Velocità

FSSB è la spina dorsale di comunicazione tra il controllore CNC della serie i e i suoi moduli amplificatori servo. Ha sostituito la precedente interfaccia servo basata su PWM della generazione CNC pre-serie i con un bus seriale ottico ad alta velocità — un'architettura fondamentalmente diversa che inviava comandi di posizione e riceveva feedback come pacchetti di dati seriali su cavi in fibra ottica piuttosto che come segnali analogici o digitali paralleli.

I vantaggi di FSSB rispetto ai suoi predecessori sono sostanziali. La fibra ottica è immune alle interferenze elettromagnetiche — i cavi motore del quadro macchina, le bobine dei relè e gli interruttori di alimentazione non possono indurre rumore in un percorso di segnale ottico.

Il protocollo seriale concentra tutti i dati degli assi in un unico bus ad alta velocità anziché richiedere cavi di segnale separati per ogni asse, semplificando il cablaggio soprattutto su macchine con un elevato numero di assi.

E la natura digitale della comunicazione rende l'aggiornamento servo più deterministico — il comando di ogni asse arriva esattamente al momento giusto nel ciclo servo.

L'A17B-3300-0200 è il terminale lato controllore dell'FSSB.

Contiene la logica di comunicazione FSSB che formatta i comandi di posizione dall'interpolazione del controllore in pacchetti di dati FSSB, li trasmette sul collegamento ottico ai moduli amplificatori servo e riceve i dati di feedback dell'amplificatore.

Il software servo del controllore non gestisce mai direttamente la comunicazione FSSB — l'A17B-3300-0200 gestisce completamente quel livello.

Specifiche Hi-Speed — Cosa Significa in Pratica

La designazione "hi-speed" nella descrizione dell'A17B-3300-0200 si riferisce alla velocità di aggiornamento servo. I moduli servo a velocità standard aggiornano il comando di posizione a ciascun asse a una velocità determinata dal ciclo di interpolazione CNC di base.

I moduli hi-speed aggiornano a una velocità superiore — il comando di posizione servo viene aggiornato più frequentemente al secondo.

Per la maggior parte delle applicazioni di lavorazione, la differenza è impercettibile — il servo può seguire la traiettoria comandata accuratamente a entrambe le velocità di aggiornamento.

Ma per applicazioni che coinvolgono contornatura ad alta velocità, parti di piccole dimensioni ad alta precisione o lavorazione simultanea multi-asse in cui la sincronizzazione degli assi è critica, la velocità di aggiornamento più elevata fornisce una sincronizzazione più stretta tra gli assi e un errore di inseguimento residuo inferiore in condizioni dinamiche.

Le macchine specificate con servo hi-speed dall'installazione originale richiedono il modulo servo hi-speed per un corretto funzionamento.

Il software del controllore si aspetta il ciclo di aggiornamento più elevato e i parametri di prestazioni servo (guadagni, valori di feedforward) sono ottimizzati per il loop hi-speed. L'installazione di una scheda a velocità standard in una macchina configurata per hi-speed produrrebbe un comportamento servo errato.

Serie A17B-3300 nell'Architettura Serie i

La serie A17B-3300 copre la famiglia di moduli di interfaccia servo per la generazione CNC serie i. Diversi membri della famiglia forniscono diversi conteggi di assi — i modelli -0100 e -0101 fornivano 8 assi, il -0200 fornisce anche 8 assi con specifica hi-speed, il -0201 forniva 6 assi con hi-speed, e ulteriori varianti coprivano altre combinazioni.

La scheda corretta per una macchina specifica dipende dal numero di assi controllati e dalla specifica di velocità, entrambi registrati nella documentazione di configurazione hardware della macchina.

Poiché queste schede sono moduli plug-in sulla scheda CPU principale, un guasto della scheda produce allarmi di comunicazione servo per tutti gli assi serviti dalla scheda contemporaneamente.

Un guasto che interessa solo alcuni assi è più probabile negli amplificatori servo o nei cavi di feedback per quegli assi specifici piuttosto che nell'A17B-3300-0200.

FAQ

D1: Tutti gli 8 assi della macchina mostrano allarmi di comunicazione FSSB all'accensione. Gli amplificatori servo e i cavi in fibra ottica sono stati ispezionati e appaiono integri. Potrebbe essere l'A17B-3300-0200?

Allarmi FSSB simultanei su tutti gli assi con amplificatori e cavi in fibra confermati come integri puntano al modulo servo come punto di guasto comune. Tutti gli 8 canali degli assi condividono la logica di comunicazione FSSB dell'A17B-3300-0200.

Un guasto in questo circuito condiviso influisce su tutti i canali allo stesso modo. Reinserire la scheda sulla scheda CPU principale e ispezionare i contatti del connettore della scheda.

Se il reinserimento non risolve gli allarmi, la sostituzione della scheda è il passo successivo appropriato.

D2: Solo 3 degli 8 assi mostrano allarmi FSSB. Gli altri 5 sono normali. Si tratta dell'A17B-3300-0200 o degli amplificatori servo?

Allarmi FSSB parziali per asse, in cui alcuni assi sono normali e altri no, indicano tipicamente guasti nelle unità amplificatori servo degli assi interessati o nei cavi in fibra ottica piuttosto che nel modulo servo.

La scheda elabora tutti gli 8 assi attraverso una logica condivisa — un guasto della scheda influisce tipicamente su tutti gli assi. Ispezionare i connettori e i cavi in fibra ottica per i 3 assi interessati.

Controllare i codici di allarme dell'amplificatore servo per quegli assi specifici.

D3: L'A17B-3300-0200 è descritto come una scheda hi-speed. Può essere sostituito con la variante a velocità standard se la versione hi-speed non è disponibile?

Questa sostituzione non è raccomandata senza verificarne la compatibilità. La configurazione del software servo del controllore CNC e l'ottimizzazione dei parametri servo potrebbero essere specifiche per il funzionamento hi-speed.

L'installazione di una scheda a velocità standard in un sistema configurato per hi-speed potrebbe causare un degrado delle prestazioni servo, errori di inseguimento errati o allarmi di sistema.

Confermare la configurazione del software servo del controllore prima di tentare qualsiasi sostituzione cross-speed.

D4: Dopo aver sostituito l'A17B-3300-0200, le prestazioni servo appaiono normali ma un asse mostra occasionalmente un breve picco di errore di posizione durante movimenti rapidi. L'amplificatore e il motore sono confermati come integri. Cosa dovrebbe essere indagato?

Picchi occasionali di errore di posizione durante movimenti rapidi dopo una sostituzione della scheda possono indicare una connessione in fibra ottica marginale sulla porta FSSB della nuova scheda.

Il connettore in fibra deve essere completamente e pulitamente inserito.

Anche una piccola quantità di contaminazione sulla faccia della fibra ottica o un connettore non completamente innestato può causare errori di dati occasionali sull'FSSB che appaiono come brevi disturbi di posizione. Pulire le facce dei connettori in fibra e assicurare un innesto completo prima di ulteriori indagini.

D5: L'A17B-3300-0200 è associato alle serie 16i, 18i e 21i. Funziona anche nei controllori serie 0i?

I controllori serie 0i utilizzano un'architettura fisica ed elettrica diversa dalla famiglia 16i/18i/21i. Il formato della scheda modulo servo, l'interfaccia bus e le specifiche elettriche sono diversi.

L'A17B-3300-0200 è progettato per l'architettura della piattaforma 16i/18i/21i e non è compatibile con i controllori serie 0i, che utilizzano le proprie specifiche per le schede modulo servo.
