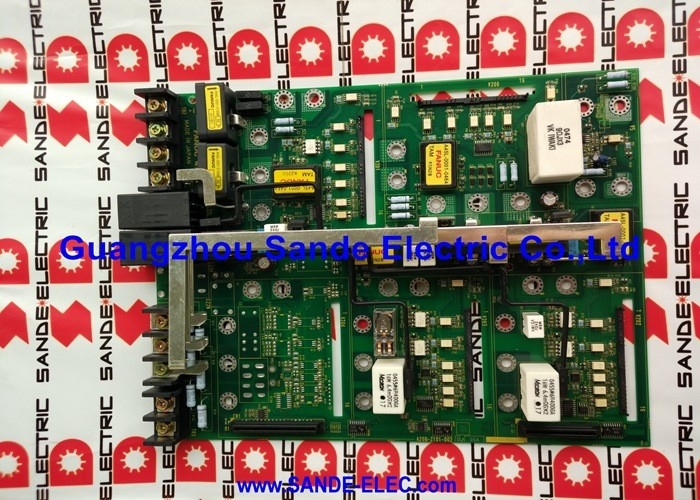

1 PC Nuovo Fanuc A17B-3300-0201 Tavola A17B33000201 A17B-33OO-O2O1

FANUC A17B-3300-0201∙ 6-Axis Hi-Speed i-Series Servo Module ∙ FSSB / Plug-In alla scheda CNC principale

Servocontrollo FSSB a sei assi in un modulo plug-in

The A17B-3300-0201 is the 6-axis hi-speed servo module for FANUC's i-series CNC platform — the plug-in card that manages FSSB communication and servo axis control for all six servo axes served by this module. Si installa direttamente sul circuito integrato principale della serie i insieme agli altri moduli plug-in funzionali: la scheda del processore CPU, il modulo grafico e i moduli di memoria (SRAM, DRAM, FROM).

"Hi-Speed" identifica l'interfaccia di comunicazione servo in fibra ottica basata su FSSB la bus seriale ad alta velocità che ha sostituito il vecchio cablaggio parallelo PWM di tipo A/B nella generazione CNC della serie i.Questo modulo gestisce il percorso di comunicazione FSSB dal CNC alla catena servo amplificatore e coordina sei circuiti simultanei servo asse.

La capacità a 6 assi dell'A17B-3300-0201 copre la configurazione standard degli assi dei centri di lavorazione, delle macchine di tornitura e dei centri di tornitura multiasse in cui X, Y, Z, A, B,e C (o combinazioni equivalenti) sono controllati contemporaneamentePer i sistemi che richiedono meno di sei assi FSSB, il modulo è comunque l'installazione corretta ̇ i canali di asse non utilizzati sono semplicemente inattivi.

Specificità principali

A17B-3300 Famiglia Varianti del conteggio dell'asse

All'interno della serie A17B-3300 esistono diverse varianti di conteggio degli assi per diverse configurazioni CNC:

Il conteggio degli assi è un punto di controllo di compatibilità il modulo installato nella CNC deve corrispondere alla configurazione dell'asse della macchina.Un modulo con un minor numero di canali d'asse di quello richiesto dalla macchina lascia gli assi senza comunicazione servo FSSB- prima di ordinare un modulo di sostituzione, verificare sempre il numero di assi del modulo installato sulla sua etichetta.

Domande frequenti

D1: Cosa significa "Hi-Speed" nella descrizione del modulo?

Hi-Speed identifica l'interfaccia FSSB (Fibre Servo Serial Bus) ¢ il protocollo di comunicazione servo in fibra ottica di FANUC utilizzato nella piattaforma CNC della serie i.Distingue questo modulo dalle vecchie schede di controllo servo con interfaccia PWM di tipo A/B utilizzate nei CNC pre-i serieL'interfaccia FSSB trasporta tutti e sei i comandi del servoasse dal CNC alla catena dell'amplificatore dell'azionamento tramite un cavo in fibra ottica.

D2: La macchina ha solo quattro assi servo.

Sì, se questo è il modulo installato nella macchina. La capacità a 6 assi è la capacità hardware non utilizzati canali dell'asse rimangono inattivi nella configurazione dell'asse CNC.I parametri CNC definiscono quanti assi sono attivi. installare il modulo esatto attualmente nella macchina, indipendentemente dal numero effettivo di assi controllati.

D3: Quali allarmi indicano che l'A17B-3300-0201 ha fallito?

L'allarme di comunicazione FSSB che colpisce contemporaneamente più assi servo, in particolare all'avvio, indica un guasto nel percorso comune di comunicazione servo.Se un singolo asse mostra un allarme FSSB mentre gli altri rimangono normaliQuando questo modulo fallisce, in genere colpisce tutti e sei gli assi che gestisce contemporaneamente.

D4: La sostituzione dell'A17B-3300-0201 richiede modifiche dei parametri CNC?

No. I parametri dell'asse del servo e le impostazioni del tipo del motore sono memorizzati nel modulo di memoria SRAM del CNC, non nella scheda servo stessa.non sono necessarie modifiche dei parametri dell'asseDopo l'installazione, verificare che tutte le connessioni in fibra FSSB siano completamente installate e confermare che non ci siano allarmi di comunicazione FSSB al momento dell'accensione.

D5: L'A17B-3300-0200 (8 assi) può essere utilizzato al posto dell'A17B-3300-0201 (6 assi)?

Ciò richiede la conferma che la configurazione hardware e software CNC supporta il modulo a 8 assi in questa posizione.La sostituzione del modulo tra diversi conteggi di assi non è uno scambio diretto confermato. La configurazione della topologia FSSB del CNC potrebbe dover riflettere il cambiamento- Confirmare la compatibilità con la documentazione hardware CNC della macchina prima di tentare una sostituzione di varianti incrociate.
