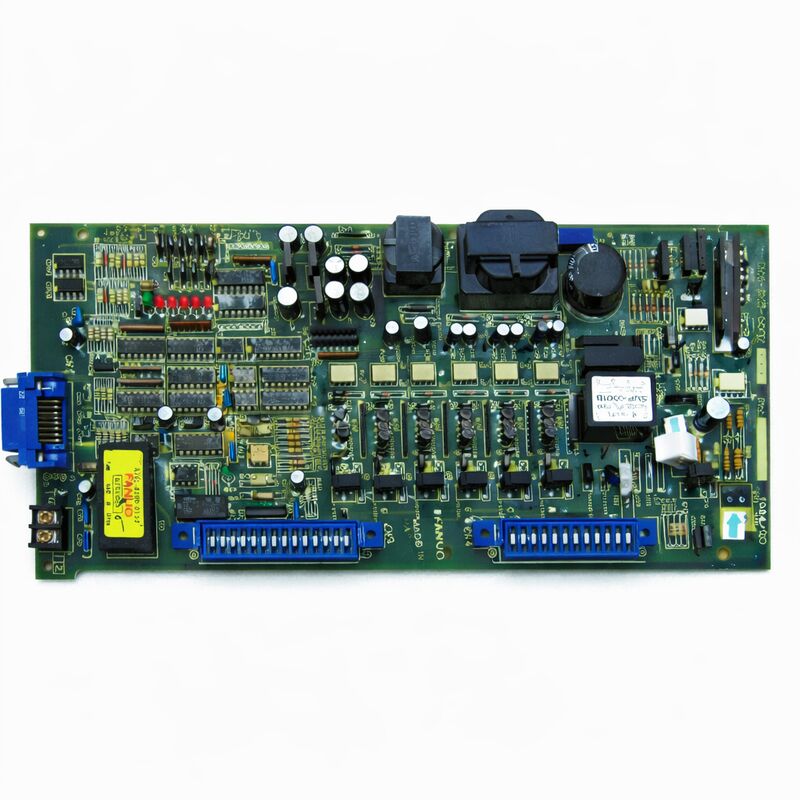

FANUC A20B-1003-0090 PC BOARD DRIVE A20B10030090 A2OB-1OO3-OO9O

FANUC A20B-1003-0090 | Scheda di controllo servo AC monoasse serie S — Drive 6058, Origine Giappone

Codice articolo: A20B-1003-0090

Produttore: FANUC Corporation (Giappone)

Tipo di prodotto: Scheda di controllo servo AC monoasse

Serie scheda: A20B-1003

Compatibilità drive: Serie A06B-6058 (amplificatori servo AC monoasse serie S)

Compatibilità motore: Motori servo AC serie 0S fino a 30S/3000

Interfaccia: PWM (digitale, da controller CNC)

CNC compatibile: Serie 0-A, 0-B, 0-C; prime Serie 15, 16, 18 (Modello A)

Modelli di drive: A06B-6058-H004, H005, H006, H012, H013, H025

Panoramica

L'A20B-1003-0090 è la scheda di controllo per le unità di amplificatore servo AC monoasse serie S di FANUC nella famiglia 6058 — descritta dagli specialisti come una delle schede di controllo servo più diffuse nella storia di FANUC.

È la scheda frontale delle unità di drive serie 6058 a telaio aperto, che ospita l'elettronica di controllo servo digitale, mentre la scheda di potenza associata gestisce lo stadio di potenza.

Ogni unità di drive A06B-6058-H004, H005, H006, H012, H013 e H025 — nell'intera gamma di drive monoasse serie S di FANUC — era dotata di questa scheda come intelligenza di controllo.

I drive digitali serie S hanno rappresentato la transizione di FANUC dai sistemi servo analogici al controllo servo completamente digitale.

L'A20B-1003-0090 riceveva comandi PWM (pulse-width modulation) dal controller CNC — un segnale digitale immune al rumore che codifica la richiesta di velocità — ed elaborava il feedback di posizione dell'encoder dal motore servo.

Da questi input, la scheda eseguiva l'algoritmo di controllo servo: il comando di corrente andava alla scheda di potenza, che pilotava il motore; il feedback di posizione tornava al controller, che aggiornava la successiva richiesta di posizione.

Questa scheda ha servito un'enorme base installata. I controller Serie 0 di FANUC nelle generazioni 0-A, 0-B e 0-C sono stati tra i controller CNC di maggior successo commerciale mai prodotti, e i drive serie S sono stati il sistema servo di scelta per questi controller per gran parte della loro vita produttiva.

Anche i primi sistemi Serie 15, 16 e 18 Modello A hanno utilizzato ampiamente questi drive.

Il risultato è un'enorme popolazione di macchine — centri di tornitura, centri di lavoro e rettificatrici dalla fine degli anni '80 alla metà degli anni '90 — che dipendono ancora da schede A20B-1003-0090 funzionanti per operare.

Specifiche chiave

Architettura serie S

La serie di drive 6058 ha una struttura interna a due schede che separa l'elettronica di controllo dall'elettronica di potenza.

Questa separazione è deliberata dal punto di vista architetturale e importante dal punto di vista pratico. La scheda di potenza gestisce lo switching ad alta corrente e alta tensione — gli IGBT che convertono la tensione del bus DC nell'AC variabile che pilota il motore, e il rilevamento di corrente che misura la corrente effettiva del motore.

La scheda di controllo gestisce l'elaborazione a livello di segnale — l'input PWM dal CNC, il feedback dell'encoder dal motore e l'algoritmo che calcola il comando di corrente.

L'A20B-1003-0090 è la scheda di controllo. Riceve il comando PWM dal controller e legge il pulse coder del motore — un encoder digitale che fornisce feedback di posizione come segnale a onda quadra.

La scheda conta gli impulsi dell'encoder per tracciare la posizione effettiva del motore, calcola l'errore di posizione, esegue il loop di velocità e genera il comando di corrente per la scheda di potenza.

La scheda di potenza agisce su questo comando per fornire la corrente precisa del motore necessaria.

Questa struttura a doppia scheda significa che molti guasti del drive sono attribuibili a una sola scheda.

Un guasto del transistor di potenza sulla scheda di potenza lascia tipicamente intatta la scheda di controllo.

Un guasto con codice di allarme sull'elettronica della scheda di controllo lascia tipicamente la scheda di potenza intatta.

La diagnosi mirata a livello di scheda e la sostituzione della sola scheda guasta sono spesso possibili, evitando il costo della sostituzione dell'unità di drive completa.

Copertura motore: da 0S a 30S

La denominazione del motore serie "S" indica la classe di coppia di stallo continua del motore, con il numero che rappresenta la valutazione della coppia. Lo 0S è il più piccolo — un motore compatto e per impieghi leggeri per applicazioni con assi leggeri.

Il 10S e il 20S sono i più comunemente riscontrati nelle applicazioni di lavorazione generale.

Il 30S rappresenta l'estremità superiore della gamma servita da questa scheda.

L'A20B-1003-0090 copriva essenzialmente l'intera gamma pratica di motori per i drive monoasse 6058, ad eccezione di alcune varianti specializzate (i modelli H002, H003 e H007 avevano schede di controllo dedicate per i loro requisiti specifici).

Questa universalità — una scheda di controllo su sette diverse varianti di modello di drive — è stata parte di ciò che ha reso questa scheda così diffusa. La gestione delle scorte di ricambi è stata semplificata: un tipo di scheda copriva la maggior parte della flotta 6058.

Interfaccia PWM e compatibilità con controller CNC

L'interfaccia PWM collegava questo drive al controller CNC. Il controller generava sei segnali PWM — PWMA fino a PWMF — che rappresentavano la modulazione sinusoidale trifase per il ponte IGBT.

Segnali aggiuntivi fornivano feedback di allarme (ALM1 fino ad ALM8), drive pronto (DRDY) e abilitazione (MCON).

L'insieme completo dei segnali costituiva l'interfaccia drive-controller.

Questa interfaccia PWM era lo standard per la generazione servo digitale di FANUC.

I controller che la supportavano — l'intera gamma serie 0 e la famiglia iniziale 15/16/18 — potevano pilotare qualsiasi unità 6058 compatibile.

L'assegnazione specifica dell'indirizzo del controller e la configurazione dei parametri mappavano i corretti segnali di uscita del controller a ciascuna unità di drive nella macchina.

FAQ

D1: Il drive 6058 mostra un codice di allarme che indica sovracorrente all'avvio. Il motore e il cavo motore sono stati confermati come non danneggiati. Potrebbe essere la causa l'A20B-1003-0090?

Sì. La scheda di controllo genera il comando di corrente che la scheda di potenza esegue.

Se il circuito del comando di corrente della scheda di controllo produce un comando errato o eccessivo all'avvio — a causa di un componente guasto nei circuiti di generazione del comando — il drive genera un allarme di sovracorrente anche con un motore sano.

Testare sostituendo un A20B-1003-0090 confermato come funzionante nel drive, mantenendo invariati tutti gli altri componenti. Se l'allarme scompare, la scheda di controllo originale è difettosa.

D2: I codici di allarme del drive includono un allarme "FAL" (ventola interna arrestata). Si tratta di un guasto della scheda di controllo?

No. FAL indica che la ventola di raffreddamento interna del drive si è arrestata. La ventola è un componente meccanico indipendente dalla scheda di controllo.

Controllare la ventola — potrebbe essere bloccata da detriti o i suoi cuscinetti potrebbero essersi guastati.

Sostituire la ventola con una sostituzione corrispondente, classificata per la tensione e i requisiti di flusso d'aria del drive.

L'A20B-1003-0090 monitora lo stato della ventola e genera l'allarme FAL, ma la ventola stessa è il componente da sostituire.

D3: Il drive ha funzionato correttamente per anni. Ora, dopo un'estate con temperature ambiente insolitamente alte nell'armadio, produce intermittenti guasti DRDY (drive ready). Cosa dovrebbe essere indagato?

Le alte temperature ambiente accelerano l'invecchiamento dei condensatori elettrolitici sulla scheda di controllo. Man mano che i condensatori nella sezione di alimentazione della scheda di controllo si degradano, la tensione di alimentazione interna sviluppa ripple.

I circuiti della scheda di controllo potrebbero non inizializzarsi correttamente quando la tensione di alimentazione è marginale, producendo guasti DRDY.

Ciò è più probabile a temperature ambiente elevate perché l'ESR dei condensatori aumenta con la temperatura.

La ricondizionamento della scheda di controllo con nuovi condensatori è la soluzione appropriata.

D4: Verrà installato un A20B-1003-0090 sostitutivo. Ci sono impostazioni di configurazione sulla scheda che devono corrispondere all'originale?

L'A20B-1003-0090 ha impostazioni di interruttori o jumper che potrebbero essere impostate per la specifica unità di drive e combinazione motore.

Queste impostazioni configurano il funzionamento della scheda per il modello di drive specifico e possono includere impostazioni di guadagno, tipo di asse e configurazione dell'interfaccia.

Prima di rimuovere la scheda originale, documentare o fotografare tutte le posizioni degli interruttori e dei jumper.

Assicurarsi che la scheda sostitutiva sia impostata in modo identico prima dell'installazione.

Impostazioni errate possono causare allarmi o comportamenti servo errati anche se la scheda è altrimenti funzionante.

D5: Questa scheda è descritta come una delle schede di controllo servo FANUC più vendute. Ciò significa che le schede sostitutive sono affidabilmente disponibili?

L'ampia diffusione storica dell'A20B-1003-0090 significa che la catena di approvvigionamento aftermarket è di conseguenza ben fornita.

Unità in eccesso testate, schede professionalmente ricondizionate con nuovi condensatori e test funzionali sotto carico motore effettivo, e servizi di scambio sono tutti disponibili da fornitori specializzati di parti servo CNC.

L'uso diffuso della scheda significa anche che ci sono molti tecnici esperti nella sua diagnosi e riparazione.

Per applicazioni critiche per la produzione, l'acquisizione di un ricambio testato prima che la scheda installata si guasti è l'approccio più pratico.
