FANUC A20B-1005-0110 utilizzato A20B10050110 A2OB-1OO5-O11O

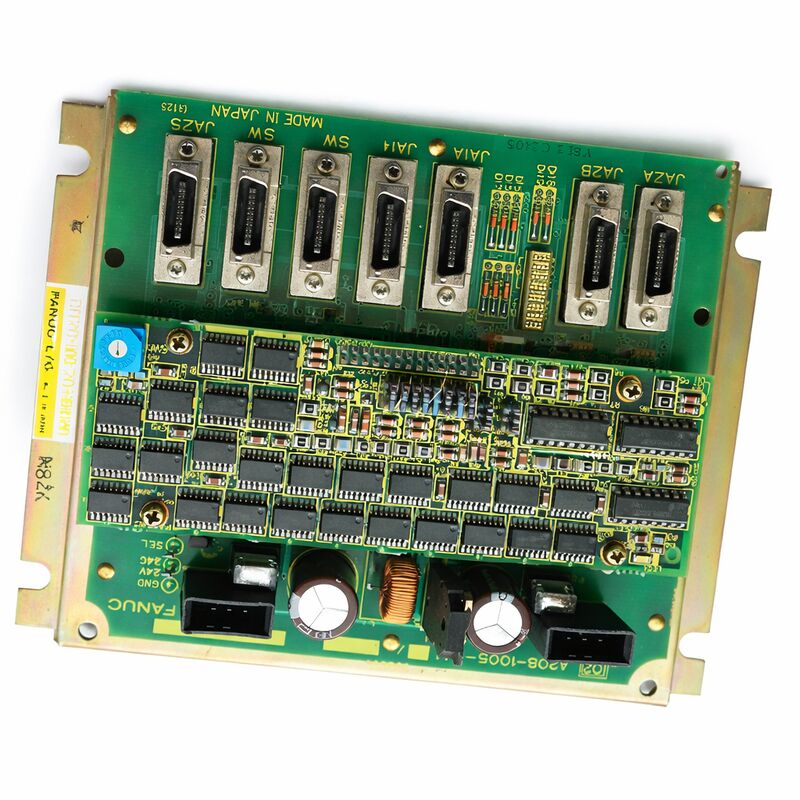

FANUC A20B-1005-0110 DPD/MDI Video Switcher PCB

Alcune schede FANUC sono facili da definire in base al loro posto nella macchina: potenza, movimento, memoria, I/O.

L'A20B-1005-0110 è diverso.DPD/MDI Video Switcher PCB, parte delA20B-1005serie.

Ciò lo colloca chiaramente nel lato video o display-segnale dell'hardware di controllo, dove il requisito principale è la corretta corrispondenza tra il percorso del segnale e non la sostituzione del livello di potenza.

Per i sistemi di controllo che si basano ancora sull'architettura di visualizzazione originale FANUC, una scheda di commutatore video viene solitamente selezionata in base al numero esatto della scheda e alla disposizione dell'interfaccia installata.Il nome della parte in sé suggerisce fortemente un ruolo di passaggio traDPD- eMDIsezioni correlate al display, quindi questo è il tipo di scheda che dovrebbe essere abbinata al contesto applicativo, non solo per forma del connettore o dimensione della scheda.

Rappresentazione tecnica

Applicazioni effettive

IlA20B-2001-0850è usato inSistemi di controllo FANUC R-J2 Matedove aPCB a due fessureIn termini pratici, è tipicamente applicato durante la riparazione del gabinetto di controllo, la sostituzione del backplane,o ripristino di un controller R-J2 Mate esistente quando la struttura originale del rack deve rimanere invariata.

Questa scheda è particolarmente utile nelle applicazioni in cui il controllo originale deve mantenere lo stesso formato di interconnessione della scheda, come ad esempio:riparazione del controllore del robot,rinnovamento del controllo FANUC, elavori di manutenzione su sistemi R-J2 Mate installati.

Poiché è un backplane piuttosto che una scheda del processore logico, il suo valore nel mondo reale è più alto quando l'obiettivo è quello di preservare l'allineamento delle slot e la connettività board-to-board all'interno del controller.

Domande frequenti

Q1. Che tipo di tavola è l'A20B-1005-0110?
Si tratta di unDPD/MDI Video Switcher PCB. Gli annunci pubblici di prodotti utilizzano questa descrizione esatta, quindi dovrebbe essere trattata come una scheda display-path piuttosto che una scheda di alimentazione, una scheda CPU o un modulo di memoria.

D2. Che cosa fa questa bacheca nel sistema?
In base al suo nome pubblicato, questo consiglio appartiene allapercorso di commutazione videoIn termini pratici, è destinato a gestire o indirizzare i segnali video tra i lati DPD e MDI dell'interfaccia di controllo.

D3. Cosa deve essere controllato quando si seleziona A20B-1005-0110?
I principali controlli sono:numero esatto della parte, ilconfigurazione di visualizzazione installata, e se il controllo utilizza lo stessoDispositivo di commutazione video DPD/MDI.

Poiché la descrizione pubblica è molto specifica, la corrispondenza più sicura si basa sull'etichetta originale della scheda e sul percorso dell'hardware di visualizzazione installato.

Q4. Come deve essere intesa la descrizione di “DPD/MDI Video Switcher”?
Deve essere letta come l'identità funzionale primaria della scheda. "Video switcher" indica che non è solo un PCB passivo, mentre "DPD/MDI" indica l'ambiente di segnale a cui appartiene.Quando si sceglie un sostituto, questi termini contano più dell'aspetto del consiglio.

Q5. Cosa è più importante da confermare prima della sostituzione?
Prima della sostituzione, confermare lanumero della pensione completa, ilsezione di visualizzazione è collegato a, e se il problema originale si trova effettivamente nella scheda di commutazione piuttosto che nel monitor, nella tastiera/display unit, o nel percorso del cablaggio.

Poiché questo modello si trova nella catena di visualizzazione, l'isolamento accurato dei guasti è importante prima di trattare lo switch video come la parte guasta.
