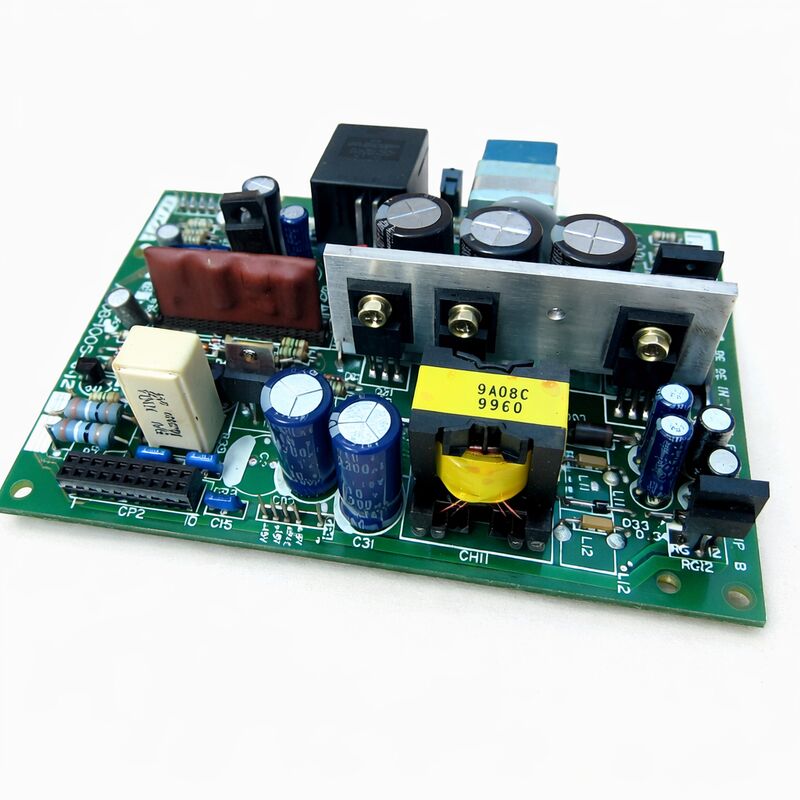

FANUC Tavola elettronica A20B-1005-0420 PCB A20B10050420 A2OB-1OO5-O42O

FANUC A20B-1005-0420 | Scheda di alimentazione e— Per controller CNC serie 16B / 18B / 21B / 210B, ingresso 24VDC, tipo C (16B/18B) / tipo B (21B/210B), origine Giappone

Panoramica

La FANUC A20B-1005-0420 è la scheda di alimentazione per i controller CNC FANUC serie 16B/18B/21B — la generazione "serie B" che fa da ponte tra i precedenti controlli analogici serie A e i successivi controlli digitali serie i, e che rappresenta il periodo degli anni '90 in cui FANUC CNC era la scelta dominante nella produzione globale di macchine utensili.

Il design con ingresso 24VDC dell'A20B-1005-0420 merita di essere compreso, poiché rappresenta un deliberato cambiamento architetturale rispetto all'approccio PSU utilizzato nelle precedenti generazioni di controller FANUC.

I precedenti design degli alimentatori FANUC (come quelli nei controller serie 16A e 15A) accettavano l'alimentazione di rete AC direttamente e includevano i propri stadi di rettifica e correzione del fattore di potenza sulla scheda PSU.

L'approccio serie B ha spostato questo stadio di alimentazione primario dalla scheda PSU del controller CNC a un alimentatore esterno separato da 24VDC — tipicamente un alimentatore switching dedicato montato altrove nel quadro elettrico della macchina.

Le ragioni di questo cambiamento architetturale sono pratiche. Separando la conversione di potenza primaria dalla scheda PSU interna del controller CNC, FANUC ha semplificato la scheda CNC — l'A20B-1005-0420 deve solo gestire la conversione da DC a DC dal 24V fornito alle tensioni regolate inferiori richieste dalla logica e dai circuiti analogici del CNC.

La scheda è più piccola, genera meno calore ed è di conseguenza più affidabile.

L'alimentazione 24VDC che alimenta la scheda è tipicamente isolata dagli altri circuiti 24VDC della macchina (sensori, solenoidi, contattori) per evitare che i transitori di commutazione dell'I/O della macchina si accoppino nell'alimentazione interna del CNC.

Specifiche chiave

L'architettura di alimentazione serie B — Come si inserisce l'A20B-1005-0420

Nel rack del controller FANUC serie 18B e 21B, l'assemblaggio dell'alimentatore è composto da due strati. Lo strato inferiore è la scheda I/O PSU — una scheda più grande che gestisce l'interfaccia tra l'ingresso 24VDC, il bus di alimentazione interno del CNC e i circuiti I/O della macchina (moduli di ingresso, moduli di uscita, interfaccia relè).

Lo strato superiore, montato direttamente sopra la scheda I/O PSU in una configurazione piggyback, è l'A20B-1005-0420 — la scheda che genera le linee DC regolate di precisione richieste dalla logica del CNC, dalla memoria, dall'interfaccia servo e dall'elettronica del display.

Questa configurazione a due strati consente di separare le schede durante la ricerca guasti. Se le luci del pannello operatore del CNC e gli I/O sono funzionali (indicando che la scheda I/O PSU sta fornendo 24V ai circuiti di interfaccia macchina) ma i moduli CPU e memoria del CNC non si inizializzano (indicando un guasto nelle linee di alimentazione logica), il guasto è localizzato sulla scheda superiore A20B-1005-0420.

Al contrario, se sia gli I/O della macchina che la logica del CNC falliscono contemporaneamente, il guasto potrebbe essere nell'alimentazione 24VDC che alimenta l'intero assemblaggio.

La variante -0420 (Tipo C per 16B/18B, Tipo B ad alta capacità per 21B) è la più robusta delle due varianti comuni — fornisce una capacità di corrente maggiore rispetto alla sua sorella, la -0421 (che è il Tipo B a bassa capacità per 21B e Tipo C per 18C/16C).

Le macchine con più I/O, sistemi servo più grandi o unità di visualizzazione di potenza superiore richiedono la variante -0420 ad alta capacità.

Sostituire la -0421 a bassa capacità in una macchina che richiede la -0420 può causare un abbassamento delle linee di alimentazione sotto carico completo — una causa comune di allarmi intermittenti difficili da tracciare senza misurare le tensioni di alimentazione sotto carico operativo.

Guasto dell'alimentatore — Sintomi nel contesto 16B/18B/21B

I guasti dell'alimentatore nella generazione CNC serie B si presentano con schemi caratteristici che gli ingegneri di manutenzione esperti riconoscono:

Il CNC appare spento: Nessun display, nessuna risposta della ventola di raffreddamento del CNC, nessuna attività LED su nessuna scheda.

Ciò indica un guasto completo dell'alimentatore — controllare prima l'alimentazione 24VDC al terminale di ingresso, quindi controllare i fusibili bruciati sulle schede PSU, quindi sospettare l'A20B-1005-0420 stessa.

Il CNC si inizializza parzialmente e poi si arresta: Il CNC inizia ad avviarsi — i LED si accendono brevemente sulla scheda principale, il display mostra una schermata di avvio, quindi si arresta e mostra un allarme di sistema.

Ciò suggerisce un alimentatore in grado di fornire corrente a basso carico (durante l'avvio con la maggior parte dei moduli non ancora attivi) ma incapace di mantenere una tensione stabile a pieno carico.

Misurare la linea di alimentazione +5V sotto carico di sistema completo — una linea che scende sotto 4,75V con tutti i moduli attivi ma che legge 5,05V con il CNC nella sua fase iniziale di avvio conferma un alimentatore con capacità di corrente insufficiente.

Allarmi di sistema intermittenti correlati alla temperatura ambiente: Il CNC funziona correttamente quando è freddo ma genera allarmi casuali (errori di parità della memoria, allarmi di sistema) dopo 30–60 minuti di funzionamento.

Questo è il classico sintomo di invecchiamento dei condensatori elettrolitici — i condensatori funzionano meglio da freddi ed esibiscono una maggiore ESR quando riscaldati, causando all'alimentazione di sviluppare un'aumentata ondulazione alla temperatura operativa che disturba i circuiti di memoria e logica.

Allarme 910 (errore di parità SRAM) non causato da guasto della batteria: Se la batteria SRAM è confermata come buona ma appare l'allarme 910 in modo intermittente, un problema di ondulazione della tensione di alimentazione è il prossimo sospetto — i circuiti SRAM CMOS sono sensibili all'ondulazione della tensione di alimentazione e un PSU con condensatori degradati può produrre un'ondulazione sufficiente a causare errori di parità senza che la tensione di alimentazione esca dalla sua banda di tolleranza nominale.

Manutenzione preventiva e opzioni di scambio

L'A20B-1005-0420 è tra le schede più frequentemente riparate nell'ecosistema di manutenzione FANUC serie B, proprio a causa del suo ruolo nel fornire alimentazione a tutte le altre schede del sistema — qualsiasi degrado delle sue prestazioni influisce sull'intero controller.

I centri di assistenza specializzati FANUC includono tipicamente la sostituzione completa dei condensatori come pratica standard durante la revisione del PSU, indipendentemente dal guasto dichiarato.

Questo approccio preventivo ha senso economicamente: la sostituzione dei condensatori aggiunge un costo minimo a una riparazione, ma elimina il modo di guasto futuro più comune prima che la macchina ritorni in officina.

I servizi di scambio (spedizione di un'unità ricondizionata e testata in cambio della scheda guasta, spesso con una garanzia di 6–12 mesi) sono la via più pratica per minimizzare i tempi di fermo macchina.

Avere una A20B-1005-0420 di riserva in loco è una pratica standard nelle strutture con più macchine dotate di controlli serie 18B o 21B — il pezzo è abbastanza comune che l'investimento è facilmente giustificato rispetto alla perdita di produzione giornaliera di un arresto macchina non pianificato.

FAQ

D1: L'A20B-1005-0420 è descritta come una variante "ad alta capacità". Cosa è specificamente più grande rispetto alla -0421?

La -0420 fornisce una corrente di uscita totale maggiore attraverso le sue linee regolate rispetto alla -0421. Nell'architettura di alimentazione FANUC per la serie B, la stessa scheda di fattore di forma serve diverse configurazioni di controller fornendo diverse classificazioni di corrente.

I controller con più moduli I/O, connessioni di amplificatori servo di potenza superiore o unità di visualizzazione più grandi assorbono più corrente dal PSU; richiedono la -0420 (alta capacità).

I controller più semplici con meno moduli assorbono meno corrente e utilizzano la -0421 (bassa capacità).

I numeri di parte nella documentazione di configurazione originale della macchina confermano quale variante è corretta per la macchina specifica.

D2: La tolleranza della tensione di alimentazione 24VDC può influire sul funzionamento dell'A20B-1005-0420?

Sì. L'ingresso 24VDC all'A20B-1005-0420 dovrebbe rimanere entro la tolleranza di ingresso specificata della scheda — tipicamente 24VDC ±10% (21,6V a 26,4V). Tensioni di alimentazione inferiori al minimo causano il funzionamento dei convertitori DC-DC interni al di fuori del loro intervallo di regolazione, riducendo la stabilità delle linee di uscita.

Tensioni significativamente superiori al massimo rischiano di danneggiare la protezione di ingresso e i componenti di commutazione della scheda.

L'alimentazione 24VDC dovrebbe essere misurata ai terminali di ingresso della scheda PSU (non all'unità di alimentazione stessa, per tenere conto della caduta di tensione del cavo) e confermata entro le specifiche prima di concludere che la scheda PSU è guasta.

D3: Dopo aver sostituito l'A20B-1005-0420, il CNC mostra l'allarme 910 (errore di parità SRAM). È colpa della scheda di ricambio?

L'allarme 910 subito dopo la sostituzione di una scheda PSU suggerisce un problema di tensione di alimentazione piuttosto che un guasto della scheda — la nuova scheda potrebbe avere caratteristiche di uscita leggermente diverse che espongono un problema della batteria SRAM che la scheda originale stava mascherando, o la scheda di ricambio potrebbe avere un'uscita marginale che causa problemi di sensibilità della tensione SRAM.

Controllare prima la tensione della batteria SRAM.

Quindi misurare le linee +5V e ±15V con il sistema completamente carico. Se tutte le tensioni sono entro le specifiche e la batteria è buona, ricaricare i parametri del CNC dal backup — i dati SRAM potrebbero essersi corrotti durante la procedura di sostituzione (in particolare se la macchina è stata spenta durante un'operazione di installazione del modulo SRAM).

D4: L'A20B-1005-0420 è compatibile con i controller FANUC serie 20 oltre che con la serie 21B?

La serie 21B e la serie 20 sono generazioni hardware diverse con architetture di rack diverse.

L'A20B-1005-0420 è stato progettato specificamente per la serie 21B (e le sue varianti correlate 210-B). La serie 20 utilizza un assemblaggio PSU diverso.

Confermare la variante specifica del sistema CNC — serie 20 vs serie 21 — rispetto alla documentazione hardware originale prima di ordinare una sostituzione PSU, poiché i due sistemi non sono intercambiabili a livello di PSU.

D5: Quali fusibili sull'A20B-1005-0420 dovrebbero essere controllati prima di concludere che la scheda è guasta?

L'A20B-1005-0420 include tipicamente uno o più fusibili montati sulla scheda che proteggono la linea di ingresso 24VDC e, in alcune configurazioni, le linee di uscita individuali.

Questi fusibili sono accessibili con la scheda rimossa dal rack.

Un fusibile di ingresso bruciato si presenta in modo identico a un guasto completo della scheda — nessuna tensione di uscita, nessuna attività LED — ma viene risolto sostituendo il fusibile (e identificando cosa ha causato l'evento di sovracorrente che lo ha bruciato).

Controllare tutti i fusibili montati sulla scheda visivamente e con un tester di continuità prima di concludere che il circuito di conversione di potenza della scheda è guasto.

Un fusibile che si brucia nuovamente subito dopo la sostituzione indica un vero guasto di sovracorrente a valle che deve essere risolto prima che il PSU possa funzionare in sicurezza.
