Codice Articolo: A20B-1006-0471
Produttore: FANUC Corporation (Giappone)
Tipo di Prodotto: Scheda PCB di Controllo Alimentatore Servo (Scheda di Controllo PSM)
Unità Compatibili: FANUC Alpha Series PSM-15 e superiori (inclusi PSM-26)
Stato: Discontinuato dal Produttore

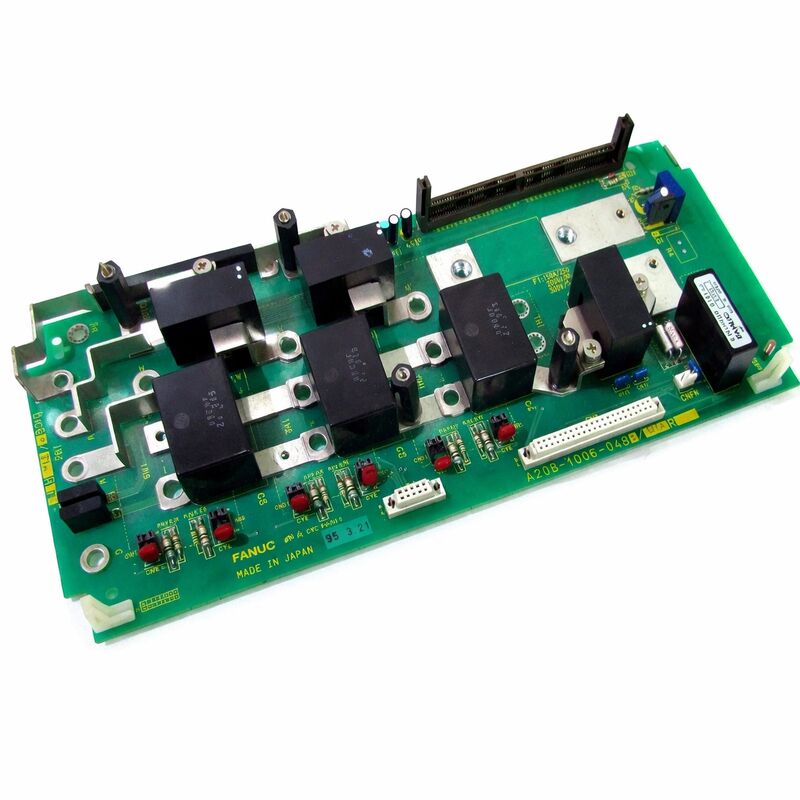

L'A20B-1006-0471 è la scheda del circuito di controllo per il Modulo di Alimentazione Servo (PSM) della serie Alpha di FANUC. Il PSM è l'unità che fornisce alimentazione DC bus regolata ai moduli amplificatori servo e mandrino (SVM e SPM) nei sistemi di amplificazione FANUC Alpha.
L'A20B-1006-0471 non è il PSM stesso — è la PCB sostituibile che gestisce l'elettronica di controllo del PSM: controllo gate del raddrizzatore, regolazione della tensione DC bus, sequenziamento del precarica, gestione dello scarico rigenerativo e interfaccia di comunicazione con il CNC.
Il sistema di amplificazione FANUC Alpha — la serie che include i moduli servo SVM e i moduli mandrino SPM insieme a questo PSM — è stato ampiamente utilizzato con i controller CNC delle serie 15, 16, 18 e 21 durante il periodo in cui i centri di lavoro e i centri di tornitura stavano passando dalle vecchie tecnologie servo ai drive completamente digitali.
Questa scheda PSM ha alimentato i sistemi Alpha in una vasta base installata di macchine che rimangono in produzione oggi.
Questa scheda è stata dismessa.
FANUC non produce più unità nuove. La fornitura sostitutiva proviene da scorte in eccesso testate e unità ricondizionate.
Per qualsiasi sistema Alpha PSM che abbia subito danni alla scheda di controllo — da transitori di alimentazione, invecchiamento dei componenti o contaminazione ambientale — questa scheda è la soluzione sostituibile sul campo che ripristina la funzionalità del PSM senza sostituire l'intero modulo di alimentazione.
| Parametro | Valore |
|---|---|
| Codice Articolo | A20B-1006-0471 |
| Produttore | FANUC Corporation |
| Tipo di Prodotto | Scheda PCB di Controllo Alimentatore Servo (Scheda di Controllo PSM) |
| Unità Compatibili | FANUC Alpha PSM-15 e superiori, inclusi PSM-26 |
| Famiglia Drive | FANUC Alpha Series (sistemi amplificatori SVM / SPM) |
| Funzione PSM | Alimentazione DC bus per moduli servo SVM e mandrino SPM |
| Stato di Produzione | Discontinuato dal Produttore |
| Origine | Giappone |
| Fusibili | Due fusibili a bordo (FU1: 5A, FU2: 2A) — valori nominali contrassegnati sulla scheda |
| Condizione Disponibile | Nuovo (in eccesso) / Ricondizionato / Riparato |
L'architettura di amplificazione FANUC Alpha utilizza un DC bus condiviso. Tutti i moduli servo SVM e il modulo mandrino SPM in un armadio attingono la loro potenza di pilotaggio motore da questa linea DC comune. Il PSM è il componente che crea e mantiene questo DC bus.
Sul lato di ingresso, il PSM si collega all'alimentazione AC trifase. Il suo raddrizzatore converte questa AC in DC.
La tensione DC risultante — nominalmente intorno a 300-320V DC per un sistema con ingresso 200VAC — è il bus condiviso che alimenta tutti i moduli collegati. Mentre i motori servo accelerano, assorbono corrente da questo bus. Mentre decelerano, rigenerano corrente sul bus. Il PSM gestisce entrambe le condizioni.
La scheda di controllo — l'A20B-1006-0471 — è l'intelligenza che fa funzionare questo processo. Monitora continuamente la tensione del DC bus.
Controlla il circuito di precarica che limita la corrente di spunto all'accensione del sistema. Attiva e rilascia il contattore principale nella sequenza corretta.
Monitora le condizioni di guasto — sovratensione, sottotensione, sovracorrente — e risponde emettendo allarmi al CNC o spegnendo il bus.
Le unità Alpha PSM con capacità rigenerativa restituiscono l'energia di frenata all'alimentazione AC anziché dissiparla in resistori. Quando i motori servo decelerano sotto il controllo del CNC, generano elettricità.
Questa energia ritorna sul DC bus. La scheda di controllo del PSM regola il ritorno di energia alla linea AC, mantenendo la tensione del bus entro i limiti e reindirizzando l'eccesso all'alimentazione.
La scheda di controllo contiene la logica che determina quando restituire energia, a quale velocità e quando attivare invece la funzione di scarico rigenerativo.
Queste decisioni avvengono in tempo reale durante il funzionamento della macchina.
Un guasto nella logica di regolazione della scheda di controllo — circuiti di misurazione danneggiati, driver gate guasti o memorizzazione parametri corrotta — può causare il superamento dei limiti di tensione del DC bus, innescando guasti di sovratensione o, in casi gravi, danneggiando i condensatori del bus o i moduli amplificatori collegati.
L'A20B-1006-0471 contiene due fusibili. FU1 è da 5A (etichetta rossa). FU2 è da 2A.
I loro valori nominali sono indicati direttamente sulla scheda. La documentazione di manutenzione FANUC specifica che i valori nominali dei fusibili devono essere confermati prima della sostituzione — l'uso di valori nominali errati può causare danni successivi.
Quando un PSM si guasta, i fusibili devono essere ispezionati prima di presumere che la PCB stessa sia guasta.
Un fusibile bruciato è un sintomo diretto — e un fusibile bruciato significa che si è verificato un evento di guasto che ha causato una corrente eccessiva attraverso il circuito protetto. Sostituire il fusibile senza identificare la causa dell'evento di sovracorrente probabilmente comporterà il bruciamento immediato del fusibile di ricambio.
Se i fusibili sono integri e il PSM continua a guastarsi, i componenti attivi della scheda di controllo — gli IC driver gate, i circuiti di misurazione o l'interfaccia di comunicazione — sono la sede del guasto. Ciò richiede la sostituzione della scheda.
Q1: Il PSM mostra un allarme di bassa tensione del link DC. La tensione di ingresso AC è corretta. La scheda di controllo è il guasto?
Una bassa tensione del link DC con ingresso AC corretto può essere causata da un raddrizzatore danneggiato nello stadio di potenza, da un circuito di precarica difettoso o da un guasto della scheda di controllo che non attiva correttamente il contattore principale.
Controllare il contattore principale all'interno del PSM — se non si chiude, il DC bus non può caricarsi alla piena tensione.
Se il contattore si chiude correttamente e la tensione è ancora bassa, i diodi del raddrizzatore dovrebbero essere testati. Se entrambi sono confermati come buoni, il circuito di regolazione della tensione della scheda di controllo potrebbe essere guasto.
Q2: I fusibili del PSM si sono bruciati dopo un picco di tensione. La scheda A20B-1006-0471 dovrebbe essere sostituita insieme ai fusibili?
Dopo un picco, ispezionare la scheda di controllo per danni visibili — componenti bruciati, IC driver gate danneggiati, aree scolorite — prima di concludere che necessita di sostituzione. I fusibili potrebbero bruciarsi per proteggere la scheda, nel qual caso la scheda stessa potrebbe non essere danneggiata.
Sostituire i fusibili con i valori nominali corretti, accendere con cautela e monitorare il comportamento del PSM. Se i fusibili si bruciano di nuovo o persistono allarmi di guasto, la scheda richiede un'ispezione più dettagliata o la sostituzione.
Q3: Il PSM funziona correttamente ma occasionalmente perde il DC bus durante un'accelerazione intensa. Si tratta di un problema della scheda di controllo?
La perdita occasionale del DC bus durante un'accelerazione intensa è più tipicamente un problema di capacità — la potenza nominale del PSM potrebbe essere marginale per il carico totale del motore, o l'impedenza dell'alimentazione AC è troppo alta — piuttosto che un guasto della scheda di controllo.
Verificare il carico totale del motore rispetto all'uscita nominale del PSM. Se il PSM è dimensionato correttamente, controllare la tensione di alimentazione AC sotto carico. Se la tensione di alimentazione scende significativamente durante la domanda di picco, il PSM rileva una bassa tensione di ingresso e potrebbe perdere la sua regolazione del bus.
La scheda di controllo monitora questo e risponde correttamente a un reale guasto di alimentazione.
Q4: Come dovrebbe essere conservata la A20B-1006-0471 come pezzo di ricambio?
Conservare in imballaggio antistatico a temperatura ambiente stabile. Tenere lontano da umidità, temperature estreme e luce solare diretta.
I driver gate e gli IC di misurazione analogica della scheda sono sensibili alle scariche elettrostatiche. Maneggiare con precauzioni antistatiche.
In stoccaggio, la scheda mantiene le sue condizioni indefinitamente in condizioni corrette. Prima dell'installazione dopo un lungo stoccaggio, ispezionare i contatti dei connettori e la condizione dei fusibili — un fusibile leggermente corroso potrebbe avere una resistenza aumentata che causa problemi sotto carico.
Q5: La A20B-1006-0471 può essere utilizzata in qualsiasi unità PSM Alpha, o solo in modelli specifici?
Questa scheda è abbinata a specifiche correnti nominali del PSM. La documentazione tecnica FANUC Alpha elenca la A20B-1006-0471 come compatibile con i modelli PSM-15 fino a PSM-26 della serie Alpha.
Modelli PSM più grandi (PSM-37 e superiori) utilizzano varianti di schede diverse (A20B-1006-0472, A20B-1007-0650) con specifiche di potenza diverse.
Confermare sempre il numero del modello PSM specifico dall'etichetta dell'unità e incrociare con l'elenco di compatibilità delle schede prima di installare questa scheda.
