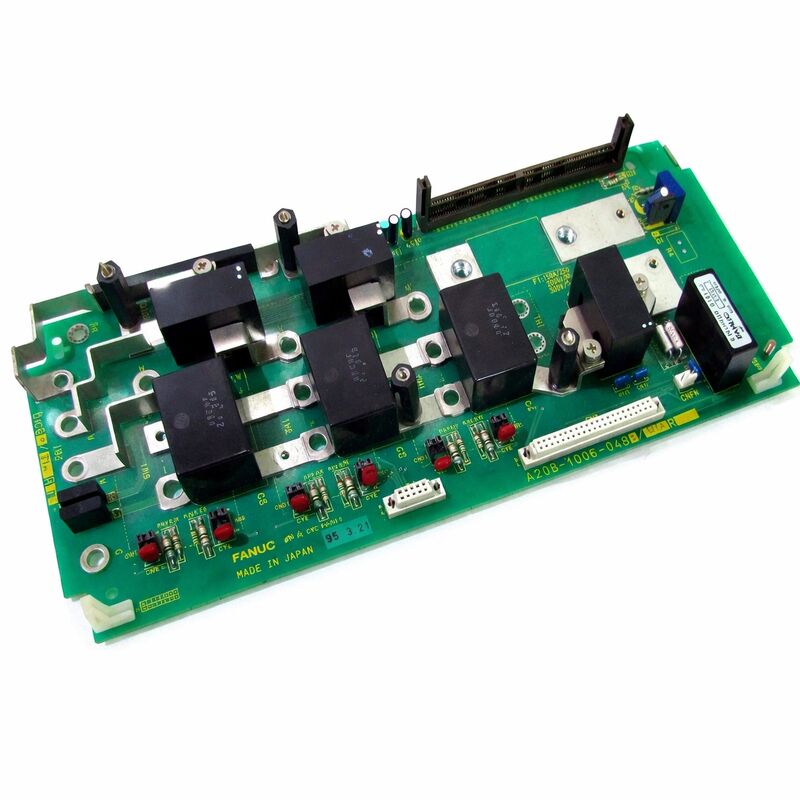

FANUC PC BOARD A20B-1006-0472 A20B10060472 A2OB-1OO6-O472
  • FANUC PC BOARD A20B-1006-0472 A20B10060472 A2OB-1OO6-O472

FANUC PC BOARD A20B-1006-0472 A20B10060472 A2OB-1OO6-O472

Luogo di origine Giappone
Marca FANUC
Certificazione CE ROHS
Numero di modello A20B-1006-0472
Dettagli del prodotto
Condizione:
Nuovo sigillo di fabbrica (NFS)
Articolo n.:
A20B-1006-0472
Origine:
Giappone
Certificato:
CE
Evidenziare:

scheda pcb fanuc per pc

,

schede di circuiti per pc cnc

,

a20b Fanuc PCB board

Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pz
Imballaggi particolari
Imballaggio originale
Tempi di consegna
0-3 giorni
Termini di pagamento
T/T,Paypal,Western Union
Capacità di alimentazione
100 pezzi al giorno
Descrizione del prodotto

FANUC A20B-1006-0472 | Modulo di Alimentazione Alpha PSM-37 Scheda Cablaggio Base — 43kW, 283–325V DC, Serie 16i/18i/21i

Codice Articolo: A20B-1006-0472

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Scheda Cablaggio Base Modulo di Alimentazione Alpha (Scheda di Alimentazione)

Serie Scheda: A20B-1006


Panoramica

L'A20B-1006-0472 è la scheda di cablaggio base — la PCB della sezione di alimentazione — installata all'interno del Modulo di Alimentazione Alpha PSM-37 A06B-6087-H137 di FANUC. Il PSM-37 è un componente chiave nell'architettura di azionamento a bus condiviso Alpha di FANUC: converte la tensione AC trifase in ingresso di 200–230V nella tensione di bus DC regolata di 283–325V che alimenta i moduli amplificatori servo (SVM) e i moduli amplificatori mandrino (SPM) ad esso collegati.

L'A20B-1006-0472 è dove avviene fisicamente questa conversione di potenza.

All'interno del modulo PSM-37 largo 150 mm, sono assemblate due schede: la scheda di alimentazione A20B-1006-0472 e la scheda di controllo A16B-2202-0424. La scheda di controllo gestisce il monitoraggio, il feedback di regolazione e la logica di allarme del PSM-37.

L'A20B-1006-0472 è dove avviene la commutazione ad alta corrente — ospita i tre moduli transistor IGBT che rettificano e regolano la corrente alternata in ingresso nella tensione di bus DC, i condensatori del bus DC che filtrano la tensione convertita e i circuiti di rilevamento di corrente e tensione che forniscono feedback alla scheda di controllo.

La designazione "Alpha Base" riflette la sua posizione nell'assemblaggio del modulo — è la scheda base dello stack PSM-37.

I terminali a vite su questa scheda sono i punti di connessione fisici per le linee di alimentazione AC in ingresso e per le varie connessioni di segnale di monitoraggio e controllo del modulo.

Molteplici connessioni di ingresso e uscita servono l'intero set di segnali che il PSM-37 scambia con il quadro elettrico della macchina e con i moduli di azionamento collegati.


Specifiche Chiave

Parametro Valore
Codice Articolo A20B-1006-0472
Produttore FANUC Corporation
Tipo di Prodotto Scheda Cablaggio Base Alpha PSM
Serie Scheda A20B-1006
Modulo Compatibile A06B-6087-H137 (PSM-37)
Scheda di Controllo Associata A16B-2202-0424
Uscita Modulo 43 kW
Ingresso AC 200–230V, 3 fasi, 150A
Uscita Bus DC 283–325V DC
Moduli IGBT 3 (all'interno del modulo)
Larghezza Modulo 150 mm
Raffreddamento Dissipatore esterno + ventole interne ed esterne
Terminali Terminali a vite
CNC Compatibile Serie 16i, 18i, 21i
Origine Giappone
Stato Discontinuato dal Produttore

Architettura Alpha Shared-Bus — Ruolo del PSM

Il sistema di azionamento Alpha di FANUC utilizza un'architettura a bus DC condiviso. Un PSM serve più moduli di azionamento contemporaneamente.

Il PSM preleva l'alimentazione AC dalla rete principale della macchina, la rettifica e la regola alla tensione del bus DC, e distribuisce tale tensione di bus a tutti i moduli SVM e SPM collegati. Ogni modulo di azionamento preleva corrente dal bus durante la marcia in motore e — in funzionamento rigenerativo — restituisce corrente al bus.

Il PSM gestisce la tensione del bus, proteggendola da sovratensione quando l'energia rigenerata supera quella che altri moduli possono assorbire, e da sottotensione quando la domanda totale di marcia in motore supera la capacità del PSM.

I moduli IGBT dell'A20B-1006-0472 eseguono la conversione AC-DC al centro di questo processo.

Tre IGBT formano lo stadio di rettifica attivo. A differenza dei raddrizzatori a diodi passivi, il raddrizzatore attivo basato su IGBT può controllare la forma d'onda della corrente di ingresso, ottenendo un fattore di potenza vicino all'unità e consentendo l'inversione del flusso di energia — abilitando il ritorno dell'energia di frenatura rigenerativa dai motori all'alimentazione AC anziché dissiparla come calore in resistori di frenatura.

Questo è il vantaggio fondamentale di efficienza dell'architettura PSM rispetto ai sistemi di azionamento precedenti.


Codici di Allarme PSM-37 e Guasti Scheda di Alimentazione

Il pannello frontale del modulo PSM-37 presenta un display LED a sette segmenti a cifra singola che mostra codici di allarme quando viene rilevato un guasto. Questi codici di allarme sono lo strumento diagnostico primario per il PSM-37 e, di conseguenza, per determinare se l'A20B-1006-0472 è la fonte del guasto.

Gli allarmi relativi alla scheda di alimentazione includono sovracorrente nel circuito di alimentazione principale (tipicamente causata da un guasto IGBT), aumento anomalo della tensione del bus DC (suggerendo un guasto del gate drive o della commutazione IGBT) e guasto di carica del condensatore principale.

Gli allarmi relativi alla scheda di controllo coinvolgono tipicamente guasti di comunicazione, guasti delle ventole o letture dei sensori termici.

Leggere il codice di allarme specifico dal display e mapparlo alla categoria di guasto è il primo passo corretto prima di decidere quale scheda richiede la sostituzione.

Il modulo da 150 mm dispone anche di due ventole di raffreddamento — una interna e una esterna — oltre al dissipatore esterno.

Un allarme AL-02 (ventola di raffreddamento arrestata) indica un guasto della ventola, non un guasto della scheda di alimentazione.

La sostituzione della ventola è l'azione correttiva, ed è urgente: il funzionamento continuo senza un raffreddamento adeguato provoca un rapido aumento delle temperature delle giunzioni IGBT verso la soglia di guasto.


Molteplici I/O e Design Terminali a Vite

La descrizione "molteplici ingressi/uscite" nella designazione del prodotto dell'A20B-1006-0472 riflette la completa terminazione del segnale fornita dalla scheda di cablaggio base. Oltre alle connessioni principali di alimentazione AC in ingresso e di uscita del bus DC, la scheda termina i segnali di monitoraggio per la tensione del bus DC, la temperatura del modulo, lo stato della ventola e i segnali di interconnessione che il PSM-37 scambia con i moduli SVM e SPM collegati per coordinare la gestione del bus.

Il metodo di connessione tramite terminali a vite su questa scheda è una pratica standard per le connessioni di alimentazione ad alta corrente nei sistemi di azionamento industriali.

I terminali a vite forniscono connessioni sicure e resistenti alle vibrazioni che possono accogliere una gamma di dimensioni di cavi e che sono accessibili per l'ispezione di manutenzione senza attrezzi speciali.

Per i terminali di ingresso AC che trasportano 150A, la corretta coppia di serraggio delle viti dei terminali è fondamentale — una connessione sottocoppia a questo livello di corrente genera calore che accelera il degrado dell'isolamento e alla fine produce un guasto della connessione.


FAQ

D1: Il PSM-37 mostra persistentemente l'allarme AL-07 (tensione del bus DC anormalmente alta). Il carico del sistema di azionamento è normale e nessun motore sta operando in rigenerazione pesante. L'A20B-1006-0472 è il guasto probabile?

AL-07 con carico normale e nessuna rigenerazione pesante indica un guasto nello stadio del raddrizzatore attivo IGBT — in particolare, un IGBT che non sta commutando correttamente, permettendo al bus DC di salire senza controllo. Questo è un guasto della scheda di alimentazione sull'A20B-1006-0472.

Il ciclo di controllo del raddrizzatore attivo non è più in grado di regolare la tensione del bus. La sostituzione o la riparazione del modulo PSM-37 è l'azione appropriata.

Non tentare di resettare e riprendere l'operazione — un aumento incontrollato della tensione del bus DC può danneggiare i moduli SVM e SPM collegati.


D2: Il modulo PSM-37 funzionava correttamente e poi si è guastato improvvisamente dopo una breve interruzione di corrente. Cosa dovrebbe essere ispezionato sull'A20B-1006-0472?

Un guasto improvviso dopo un evento di alimentazione indica tipicamente una sovratensione transitoria che ha superato le specifiche degli IGBT o dei condensatori del bus DC.

Ispezionare prima i fusibili principali all'interno del modulo PSM-37 — questi sono la prima linea di protezione e potrebbero essersi bruciati in modo pulito.

Se i fusibili sono integri, gli IGBT o i dispositivi di soppressione delle sovratensioni sulla scheda di alimentazione potrebbero essersi guastati.

La sola sostituzione dei fusibili non è sufficiente se la causa sottostante è un danno ai componenti; il modulo richiede una valutazione professionale prima di essere rimesso in servizio.


D3: Le schede A20B-1006-0472 e A16B-2202-0424 sono descritte come non disponibili separatamente. I moduli transistor IGBT sulla scheda di alimentazione possono essere reperiti e sostituiti individualmente?

Fornitori specializzati di assistenza per azionamenti Fanuc offrono la sostituzione dei moduli IGBT come servizio di riparazione per il PSM-37.

Il tipo specifico di modulo IGBT utilizzato nel PSM-37 può essere identificato dalle marcature dei componenti sulla scheda.

Il reperimento di singoli moduli transistor è possibile presso distributori di elettronica industriale.

Tuttavia, la sostituzione degli IGBT richiede un'attenta verifica del circuito di pilotaggio del gate dopo l'installazione del nuovo modulo, e il modulo di sostituzione deve essere correttamente accoppiato termicamente al dissipatore.

Questa è una riparazione a livello di scheda che richiede attrezzature e competenze adeguate.


D4: La macchina utilizza due moduli mandrino SPM e quattro moduli servo SVM collegati a un singolo PSM-37. Il PSM-37 è dimensionato correttamente per questa configurazione?

Il dimensionamento di un PSM richiede il calcolo della domanda di picco totale di tutti i moduli collegati contemporaneamente. Il PSM-37 fornisce 43kW continui.

La domanda di picco combinata dei moduli di azionamento collegati — che si verifica durante l'accelerazione — non deve superare la capacità del PSM.

Controllare le targhette di ogni modulo SPM e SVM collegato e sommare i loro assorbimenti di corrente di picco.

Se la domanda di picco combinata si avvicina o supera i 43kW, il PSM-37 è sottodimensionato per la configurazione e dovrebbe essere sostituito con un PSM di potenza superiore, o i tassi di accelerazione della macchina dovrebbero essere ridotti per limitare l'assorbimento di corrente di picco.


D5: Il PSM-37 proviene da una macchina che viene dismessa. Vale la pena recuperare la scheda di alimentazione A20B-1006-0472 come pezzo di ricambio?

Un PSM-37 dismesso con una storia di servizio nota e buona è una preziosa fonte di schede di ricambio — a condizione che le condizioni della scheda vengano valutate prima di affidarsi ad essa in produzione. Ispezionare i moduli IGBT per eventuali segni di stress termico o danni meccanici.

Misurare la capacità e l'ESR dei condensatori del bus DC se sono disponibili attrezzature di prova.

Una scheda proveniente da una macchina ritirata per obsolescenza piuttosto che per guasto dell'azionamento potrebbe essere in ottime condizioni e adatta per molti altri anni di servizio.
