UNITÀ SCHEDA FANUC A20B10060481 A2OB-1OO6-O481 A20B-1006-0481

FANUC A20B-1006-0481 | Serie 6088 SPM-22 Amplificatore Mandrino Scheda di Potenza PCB — A06B-6088-H222, Origine Giappone

Codice Articolo: A20B-1006-0481

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Scheda di Potenza Amplificatore Mandrino PCB (Scheda Base / Cablaggio)

Serie Scheda: A20B-1006

Drive Compatibile: A06B-6088-H222 (Modulo Amplificatore Mandrino Alpha SPM-22)

Panoramica

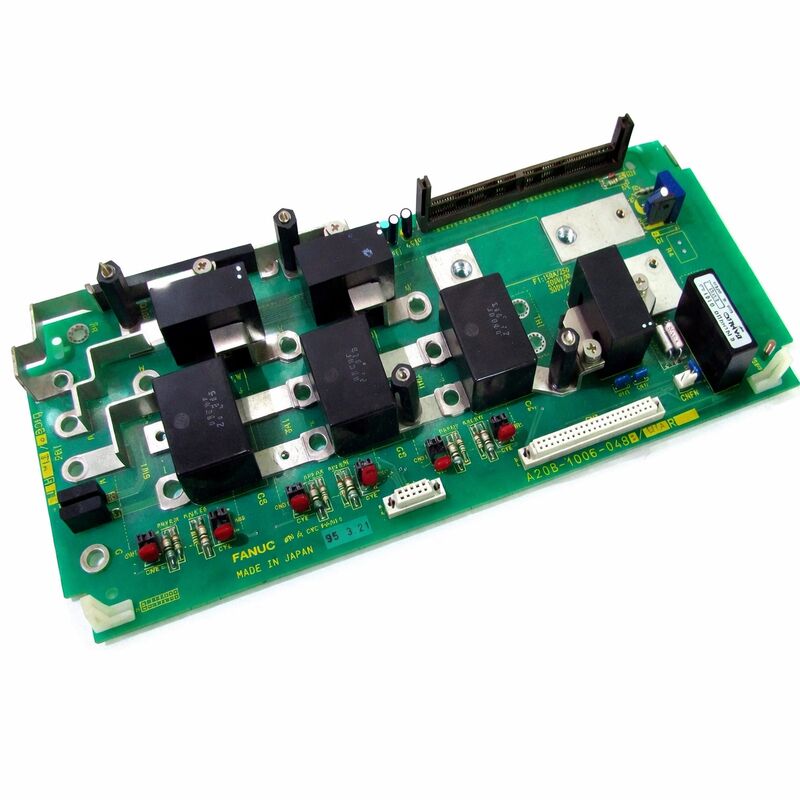

L'A20B-1006-0481 è la sezione di potenza del PCB — la scheda di cablaggio base — all'interno del modulo amplificatore mandrino Alpha FANUC A06B-6088-H222, l'SPM-22.

Nell'architettura del drive mandrino Alpha serie 6088, ogni modulo contiene un assemblaggio stratificato di schede che svolgono funzioni distinte: la scheda di controllo (A16B-2202-0432) gestisce l'intelligenza a livello di segnale, la scheda di accensione (A20B-2902-0390) fornisce i segnali di gate drive e l'A20B-1006-0481 è la scheda dello stadio di potenza che gestisce la commutazione dei transistor ad alta corrente che effettivamente azionano il motore mandrino.

L'SPM-22 è un amplificatore mandrino di classe 22kW — il livello intermedio della serie 6088, posizionato tra i modelli SPM-15 e SPM-26. Aziona i motori mandrino FANUC Alpha 22, Alpha 15, Alpha P22 e Alpha P30, utilizzando il feedback M-sensor o del codificatore di posizione per il controllo di velocità e orientamento.

Il modulo è largo 150 mm, ospita ventole di raffreddamento interne ed esterne con un dissipatore di calore esterno, e presenta il caratteristico display LED a doppio sette segmenti che mostra lo stato operativo e i codici di allarme del drive.

L'A20B-1006-0481 ospita i transistor di potenza IGBT e i relativi circuiti di rilevamento corrente che gestiscono la corrente motore completa — uscita nominale 95A — alla tensione del bus DC (283–325V).

A questi livelli di corrente e tensione, i componenti su questa scheda sono sottoposti a notevoli stress elettrici e termici durante il normale funzionamento.

L'invecchiamento dei componenti, in particolare dei moduli IGBT stessi e dei condensatori elettrolitici nella sezione di alimentazione del gate drive, determina la vita utile pratica della scheda.

Specifiche Chiave

SPM-22 nel Sistema di Drive Mandrino Alpha

L'A06B-6088-H222 appartiene al sistema di drive serie Alpha di FANUC — l'architettura che abbina un PSM (Power Supply Module) condiviso con moduli amplificatori servo (SVM) e moduli amplificatori mandrino (SPM) separati su un bus DC comune.

Il PSM genera il bus DC dall'alimentazione AC trifase in ingresso. L'SPM-22 attinge da questo bus e lo converte nell'uscita trifase a frequenza variabile che aziona il motore mandrino.

All'interno dell'SPM-22, l'A20B-1006-0481 è dove avviene questa conversione di potenza.

I transistor IGBT su questa scheda commutano la tensione del bus DC per generare l'uscita sinusoidale trifase. Ogni IGBT deve commutare da completamente spento a completamente acceso e viceversa migliaia di volte al secondo, con la temporizzazione precisa e il duty cycle controllati dai segnali di gate dalla scheda di accensione superiore.

L'uscita commutata risultante, dopo la filtrazione nell'induttanza del motore, produce la corrente sinusoidale fluida che crea il campo magnetico rotante nel motore mandrino.

La classificazione di uscita di 95A significa che ogni fase dell'uscita dell'SPM-22 può erogare 95 ampere in continuo.

Ciò rappresenta una quantità significativa di potenza elettrica — alla tensione del bus DC, corrisponde alla piena potenza nominale del mandrino di 22kW.

I transistor e la loro gestione termica devono gestire questa corrente continuamente durante le operazioni di taglio pesanti.

Scheda di Potenza vs Scheda di Controllo — Comprensione della Distinzione dei Guasti a Doppia Scheda

La conoscenza più importante dal punto di vista pratico per la manutenzione dei drive mandrino serie 6088 è la distinzione tra guasti della scheda di controllo e guasti della scheda di potenza. Questa distinzione determina quale scheda sostituire.

I guasti della scheda di controllo (A16B-2202-0432) producono allarmi relativi alla comunicazione, alla gestione dei parametri, all'elaborazione del feedback e alle funzioni a livello software del drive. Il drive può produrre codici di allarme che indicano errori di comunicazione con il CNC, disallineamenti dei parametri o anomalie del segnale di feedback.

Lo stadio di potenza potrebbe essere elettricamente integro.

I guasti della scheda di potenza (A20B-1006-0481) producono allarmi relativi a sovracorrente, guasti IGBT, guasti dei transistor e errori di rilevamento corrente.

Il motore potrebbe ricevere corrente di uscita errata o assente. In casi gravi — cortocircuito del transistor, ad esempio — il drive potrebbe attivare la protezione di ingresso e fermarsi completamente.

Identificare quale scheda è guasta prima di ordinare una sostituzione evita il costo e il ritardo della sostituzione di una scheda non danneggiata.

La lettura del codice di allarme specifico dal display LED del drive e la sua mappatura alla categoria di guasto appropriata sono il punto di partenza per questa diagnosi.

Disponibilità e Approccio di Servizio

La politica di FANUC e la pratica della maggior parte dei fornitori di servizi specializzati non è quella di vendere l'A20B-1006-0481 come scheda autonoma.

La scheda è disponibile come parte di una sostituzione completa del modulo drive SPM-22 o come componente nel servizio di riparazione a livello di drive.

Questo approccio ha senso funzionale: verificare che la scheda sia correttamente funzionante richiede di testarla sotto carico motore reale in un'unità drive completa, non su un banco senza un motore collegato.

Quando un guasto del mandrino viene identificato come originato nella scheda di potenza, le opzioni di servizio pratiche sono: sostituzione completa dell'SPM-22 (la più veloce), riparazione a livello di drive in cui viene identificato e sostituito il componente specifico guasto sulla scheda di potenza, o sostituzione del modulo IGBT in cui il guasto è specificamente nel dispositivo IGBT.

Tutte queste opzioni richiedono la disponibilità dell'unità drive completa.

FAQ

D1: L'SPM-22 mostra un codice di allarme IGBT e il mandrino non può funzionare. La scheda di controllo è stata testata ed è confermata funzionante. L'A20B-1006-0481 è la posizione del guasto?

Un allarme IGBT con una scheda di controllo confermata funzionante punta alla scheda di potenza. Gli allarmi IGBT possono indicare un transistor guasto (circuito aperto o chiuso), un circuito di gate drive IGBT guasto che impedisce una corretta commutazione, o un guasto di rilevamento corrente.

Tutti questi si trovano sull'A20B-1006-0481. Nei casi in cui l'IGBT stesso si sia guastato in corto, potrebbero esserci anche danni al fusibile del bus DC o alla protezione del circuito a monte.

Controllare i fusibili di protezione del drive prima di procedere con lavori a livello di scheda.

D2: Dopo che l'SPM-22 scatta per un allarme di sovracorrente, si resetta e funziona correttamente per un po' prima di scattare di nuovo. Il modello si ripete. Cosa indica questo riguardo alla scheda di potenza?

Allarmi di sovracorrente intermittenti che si resettano e si ripresentano suggeriscono un guasto termico o elettrico marginale piuttosto che un guasto completo del componente.

La causa più comune è un IGBT che funziona in modo marginale — supera i controlli di accensione del drive e funziona correttamente a carichi inferiori, ma fallisce sotto lo stress termico del funzionamento a pieno carico.

Il drive scatta, il componente si raffredda e funziona di nuovo finché lo stress termico non si ripresenta. Un IGBT che si comporta in questo modo alla fine si guasterà permanentemente.

Organizzare la sostituzione o la riparazione dell'SPM-22 completo prima che la produzione venga interrotta da un guasto grave.

D3: La ventola di raffreddamento esterna dell'SPM-22 si è fermata. Quanto è urgente la sostituzione e la scheda di potenza potrebbe essere danneggiata funzionando senza di essa?

La ventola esterna è fondamentale per la gestione termica della scheda di potenza. I moduli mandrino FANUC serie 6088 generano un calore considerevole nei transistor IGBT durante il funzionamento. Senza un flusso d'aria adeguato sul dissipatore di calore esterno, le temperature di giunzione dei transistor supereranno i limiti di sicurezza.

Funzionare senza la ventola esterna durante il taglio pesante causerà il guasto termico degli IGBT entro minuti o ore a seconda del carico. Sostituire immediatamente la ventola.

Non continuare la produzione finché la ventola non viene sostituita — i moduli IGBT sono molto più costosi della ventola.

D4: L'A20B-1006-0481 e l'A20B-1006-0487 sono entrambi elencati per l'A06B-6088-H222. Sono intercambiabili?

Sia il -0481 che il -0487 sono schede di potenza che sono state utilizzate nel modulo SPM-22 A06B-6088-H222.

Sono varianti all'interno della stessa applicazione, potenzialmente rappresentando revisioni hardware o modifiche di produzione all'interno dello stesso modello di drive.

Se siano intercambiabili in un'unità drive specifica dipende da quale scheda è stata originariamente installata e se la differenza di revisione influisce sull'interfaccia termica o elettrica del drive.

Confermare con lo specialista di assistenza che fornisce il modulo drive piuttosto che presumere l'intercambiabilità.

D5: Il drive SPM-22 viene dismesso da una macchina. L'A20B-1006-0481 scheda di potenza può essere recuperata e utilizzata come ricambio per un altro SPM-22?

Il recupero della scheda di potenza da un drive dismesso è possibile, ma le sue condizioni devono essere valutate prima di affidarla a un'altra macchina di produzione.

Ispezionare i moduli IGBT per eventuali segni di danneggiamento — scolorimento, crepe o prove fisiche di sovraccarico. Misurare la caduta di tensione diretta e la dispersione degli IGBT per verificarne la conformità alle specifiche. Valutare le condizioni dei condensatori elettrolitici.

Una scheda proveniente da una macchina dismessa potrebbe avere un numero significativo di ore operative e un invecchiamento dei componenti che la rendono inadatta al servizio continuo senza ricondizionamento.
