FANUC A20B-1006-0482 | Serie 6088 Scheda Cablaggio Base Azionamento Mandrino Alpha — SPM-26 / SPM-30, Origine Giappone

Codice Articolo: A20B-1006-0482

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Scheda Cablaggio Base Azionamento Mandrino (PCB Sezione di Potenza)

Serie Scheda: A20B-1006

Famiglia Azionamento: Moduli Amplificatore Mandrino Alpha Serie A06B-6088

Azionamenti Compatibili: A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30)

PCB di Controllo Associato: A16B-2202-0432 (scheda di controllo)

ROM Associato: A20B-2902-0390

Tensione di Ingresso: Bus DC 283–325V

Stato: Discontinuato dal Produttore

Panoramica

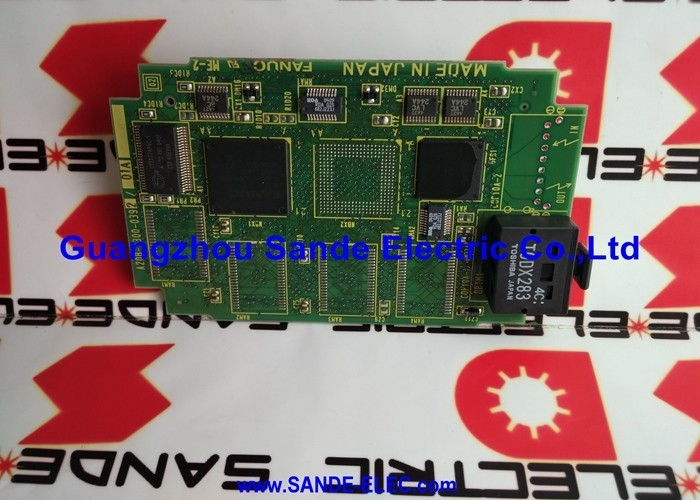

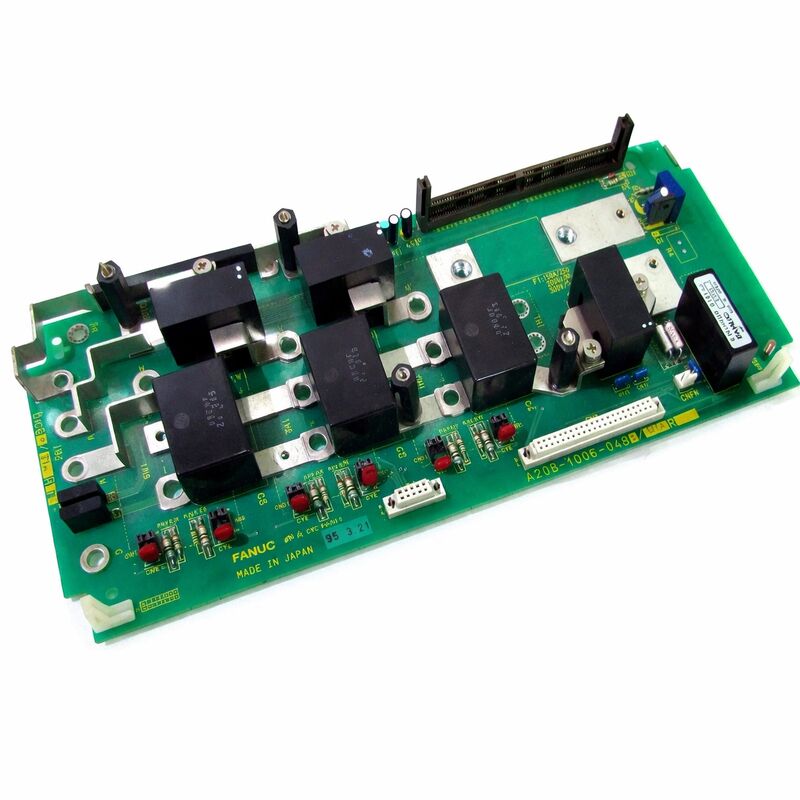

L'A20B-1006-0482 è la scheda di cablaggio base — il PCB della sezione di potenza — per i moduli amplificatori mandrino Alpha serie 6088 di FANUC.

Nell'architettura dell'azionamento mandrino Alpha, ogni modulo contiene due circuiti stampati funzionalmente distinti: la scheda di controllo, che gestisce l'intelligenza a livello di segnale dell'azionamento, e la scheda di cablaggio (chiamata anche scheda di potenza o scheda base), che ospita i componenti dello stadio di potenza — i transistor ad alta corrente, i circuiti di rilevamento corrente, i driver di gate e i collegamenti pesanti del bus di potenza al motore e al bus DC.

L'A20B-1006-0482 è la scheda di cablaggio montata nei moduli mandrino Alpha A06B-6088-H226 (SPM-26, classe 26kW) e A06B-6088-H230 (SPM-30, classe 30kW).

Questi sono i moduli più grandi della serie 6088, che azionano i motori mandrino ad alta coppia utilizzati in applicazioni di lavorazione impegnative — centri di lavorazione per impieghi gravosi con potenti motori mandrino, centri di rettifica e grandi centri di tornitura dove il mandrino deve mantenere velocità e coppia costanti sotto carichi di taglio sostanziali.

La designazione "scheda di cablaggio base" riflette la posizione fisica di questa scheda nella parte inferiore dello stack di schede del modulo di azionamento.

La scheda di controllo (A16B-2202-0432) è montata sopra di essa, comunicando tramite connettori che trasmettono i segnali di controllo allo stadio di potenza.

La scheda di cablaggio riceve i segnali di pilotaggio del gate dalla scheda di controllo e li utilizza per commutare i transistor di potenza, generando l'uscita a frequenza variabile e tensione variabile che aziona il motore mandrino.

Specifiche Chiave

Architettura Azionamento Mandrino Alpha

I moduli della serie 6088 operano all'interno dell'architettura di azionamento a bus condiviso Alpha di FANUC. Un PSM (Power Supply Module) converte la corrente alternata trifase in ingresso in un bus DC regolato. Il modulo amplificatore mandrino attinge da questo bus e genera l'uscita AC trifase al motore mandrino. All'interno del modulo SPM, la conversione di potenza avviene sulla scheda di cablaggio.

Lo stadio di potenza della scheda di cablaggio utilizza dispositivi IGBT (Insulated Gate Bipolar Transistor). Gli IGBT combinano l'elevata capacità di corrente e la bassa tensione di saturazione dei transistor bipolari con il controllo del gate pilotato in tensione dei MOSFET.

Per le applicazioni di azionamento mandrino — dove i transistor devono commutare correnti di centinaia di ampere a centinaia di volt, migliaia di volte al secondo — gli IGBT sono la tecnologia appropriata.

I circuiti di pilotaggio del gate sull'A20B-1006-0482 generano i precisi segnali di pilotaggio richiesti da questi IGBT.

Il rilevamento della corrente è un'altra funzione chiave della scheda di cablaggio.

La corrente effettiva del motore su ciascuna fase viene misurata e riportata alla scheda di controllo. Il loop di corrente della scheda di controllo confronta la corrente comandata (dal loop di velocità) con la corrente misurata e regola il duty cycle PWM per chiudere l'errore.

Senza un rilevamento accurato della corrente, il controllo di corrente ad anello chiuso non può funzionare e il motore non produrrà la coppia corretta.

SPM-26 e SPM-30 — Applicazioni Mandrino ad Alta Potenza

Le designazioni SPM-26 e SPM-30 indicano la classe di potenza del modulo mandrino.

Questi moduli servono le applicazioni mandrino più esigenti della serie Alpha — grandi centri di lavorazione dove elevate velocità di rimozione del materiale richiedono un funzionamento del mandrino ad alta potenza sostenuta, e applicazioni di rettifica di precisione dove la velocità costante del mandrino sotto carico variabile è critica per la qualità del pezzo.

I motori mandrino azionati da questi moduli — Alpha 26, Alpha 30, Alpha P40 e motori ad alto telaio simili — richiedono la capacità di corrente e potenza che solo le varianti più grandi della serie 6088 possono fornire.

La selezione dei componenti e la gestione termica della scheda di cablaggio sono adattate a questi livelli di corrente.

L'utilizzo di una scheda di cablaggio con potenza inferiore in un'applicazione di azionamento ad alta potenza comporterebbe un sovraccarico termico dei componenti.

Struttura a Doppia Scheda e Isolamento Guasti

La separazione dell'elettronica di controllo dall'elettronica di potenza nella serie 6088 ha un beneficio pratico di manutenzione. Quando l'azionamento mandrino si guasta, l'identificazione della scheda che è la fonte del guasto determina il componente di ricambio.

Ciò consente di risparmiare sui costi rispetto alla sostituzione dell'intero modulo di azionamento.

Un guasto nella scheda di controllo (A16B-2202-0432) produce tipicamente allarmi relativi al controllo — errori di comunicazione, guasti di parametri, errori di elaborazione del feedback — senza necessariamente sovraccaricare o danneggiare lo stadio di potenza.

Un guasto nella scheda di cablaggio (A20B-1006-0482) produce tipicamente allarmi relativi alla potenza — sovracorrente, sovratensione, guasti IGBT, guasti del driver di gate — o si traduce in un'uscita motore errata o assente senza sintomi sul lato controllo.

Distinguere quale scheda è guasta guida la decisione di sostituzione.

La sostituzione della sola scheda guasta evita di spendere per una scheda funzionante che condivide semplicemente il modulo di azionamento con quella guasta.

FAQ

D1: L'azionamento mandrino mostra un allarme IGBT (spesso visualizzato come un codice di allarme a carattere singolo). La scheda di controllo è stata testata e confermata funzionante. L'A20B-1006-0482 è la probabile sede del guasto?

Gli allarmi IGBT che persistono con una scheda di controllo confermata funzionante puntano al modulo IGBT o al circuito di pilotaggio del gate della scheda di cablaggio.

L'allarme IGBT può derivare da un IGBT guasto (circuito aperto o corto circuito), da un circuito di pilotaggio del gate che non fornisce più segnali di commutazione corretti, o da un guasto nel rilevamento della corrente che fa sì che l'azionamento legga erroneamente la corrente del motore come superiore alla soglia di sovracorrente.

Tutti questi guasti si trovano sulla scheda di cablaggio. La sostituzione della scheda o del modulo IGBT è la risposta appropriata.

D2: Il motore mandrino produce un rumore insolito a determinate velocità ma non viene generato alcun allarme. Il motore e il cavo del motore sono confermati integri. Potrebbe trattarsi della scheda di cablaggio?

Rumore udibile insolito a velocità specifiche senza allarme suggerisce irregolarità di corrente nell'uscita del motore.

Se una fase dello stadio di potenza della scheda di cablaggio produce corrente asimmetrica — a causa di un IGBT degradato o di un problema al driver di gate — il motore riceverà corrente sbilanciata e produrrà un ripple di coppia che si manifesta come rumore o vibrazione.

Questo rumore dipende dalla velocità perché è correlato alle armoniche della frequenza di commutazione.

Misurare con oscilloscopio le correnti di uscita del motore su tutte e tre le fasi mentre si riproduce la condizione di rumore; correnti di fase asimmetriche confermano un guasto della scheda di cablaggio.

D3: È stata ottenuta una sostituzione A20B-1006-0482. Ci sono differenze tra il -0482 e il -0483 che influirebbero sull'intercambiabilità?

L'A20B-1006-0482 e l'A20B-1006-0483 sono varianti vicine all'interno della stessa famiglia di schede di cablaggio per la serie 6088. Sono associati a diversi modelli di azionamento e correnti nominali all'interno della gamma SPM.

Il -0482 è documentato per l'uso negli azionamenti SPM-26 e SPM-30.

Il -0483 è associato ad altre potenze nominali SPM della serie.

Questi non sono necessariamente intercambiabili — la capacità di gestione della corrente e il design termico potrebbero differire.

Abbinare sempre la scheda al modello di azionamento specifico per cui è stata progettata.

D4: L'azionamento è in servizio da oltre dieci anni. Quali componenti sull'A20B-1006-0482 sono più probabili a mostrare degrado legato all'età?

I condensatori elettrolitici nella sezione di alimentazione del driver di gate della scheda di cablaggio sono la principale preoccupazione legata all'invecchiamento. Questi condensatori mantengono le tensioni DC stabili di cui i circuiti di pilotaggio del gate hanno bisogno per commutare correttamente gli IGBT.

Con l'invecchiamento, la loro capacità diminuisce e l'ESR aumenta, degradando la regolazione dell'alimentazione del driver di gate.

Ciò può produrre errori di commutazione IGBT intermittenti che appaiono come allarmi occasionali e difficili da riprodurre.

Anche i moduli IGBT stessi hanno una vita utile limitata — il loro ciclo termico nel corso di un decennio di utilizzo stressa gradualmente i fili di collegamento e le connessioni di saldatura all'interno del modulo.

D5: Questa scheda è specifica solo per la serie A06B-6088, o può essere utilizzata in altre famiglie di azionamenti mandrino FANUC?

L'A20B-1006-0482 è specificamente progettato per la serie di moduli mandrino Alpha A06B-6088.

Il layout dei connettori, il posizionamento dei componenti, l'interfaccia termica e le specifiche elettriche sono adattati all'architettura meccanica ed elettrica del modulo 6088.

Non è intercambiabile con schede di cablaggio di altre famiglie di azionamenti mandrino FANUC (come gli azionamenti delle serie 6064, 6078 o successive 6096), che utilizzano specifiche di schede di cablaggio diverse adattate alle rispettive architetture di azionamento.
