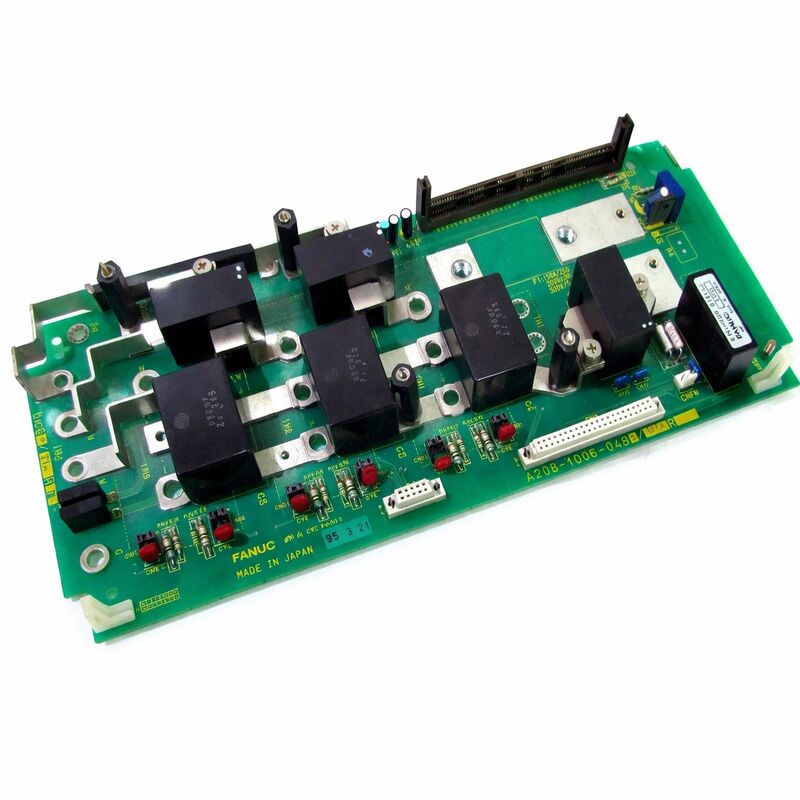

FANUC A20B-1006-0487 | Scheda PCB di cablaggio modulo mandrino Alpha — Serie SPM, Origine Giappone

Codice articolo: A20B-1006-0487

Produttore: FANUC Corporation (Giappone)

Tipo di prodotto: Scheda PCB di cablaggio modulo amplificatore mandrino

Serie scheda: A20B-1006

Applicazione: Serie FANUC Alpha SPM (modulo amplificatore mandrino)

Famiglia di azionamenti: Azionamenti serie FANUC Alpha

Panoramica

L'A20B-1006-0487 è la PCB di cablaggio per la serie Alpha SPM di FANUC — Modulo amplificatore mandrino. Nell'architettura degli azionamenti FANUC Alpha, il modulo amplificatore mandrino è l'unità che alimenta il motore mandrino della macchina utensile CNC, convertendo la tensione del bus DC dal PSM in corrente alternata a frequenza variabile che aziona il mandrino alla velocità e alla coppia comandate.

L'A20B-1006-0487 è la scheda di cablaggio interna di questo modulo: la scheda che instrada, collega e interfacccia i vari segnali e percorsi di alimentazione tra gli altri componenti interni del modulo.

Una PCB di cablaggio — chiamata anche scheda di cablaggio o scheda di interconnessione — è distinta sia dalla PCB di controllo che dalla PCB di potenza nell'unità di azionamento. La PCB di controllo contiene l'elettronica di elaborazione e l'esecuzione degli algoritmi servo.

La PCB di potenza si interfaccia direttamente con i transistor di uscita. La PCB di cablaggio fornisce l'infrastruttura di routing fisica che collega queste schede ai connettori esterni del modulo, ai sensori interni, alle connessioni del bus di alimentazione e ai dispositivi di protezione.

Senza la scheda di cablaggio, i componenti interni del modulo non possono comunicare tra loro o con il sistema di azionamento esterno.

La serie A20B-1006 copre le PCB di cablaggio per i moduli di azionamento FANUC Alpha in una gamma di correnti nominali e configurazioni. La variante -0487 è abbinata a specifici modelli SPM all'interno di questa serie.

È prodotta in Giappone secondo gli standard di produzione FANUC ed è progettata per l'ambiente termico ed elettrico all'interno di un azionamento mandrino Alpha in funzione.

Specifiche chiave

L'SPM Alpha — Azionamento mandrino nell'architettura FANUC

L'SPM Alpha di FANUC è il modulo di azionamento mandrino nel sistema di azionamento a bus DC condiviso di FANUC. Opera insieme al PSM (Power Supply Module) e agli SVM (Servo Amplifier Modules) in un armadio comune. Il PSM fornisce il bus DC.

Le unità SVM alimentano i motori degli assi servo. L'SPM alimenta il motore mandrino.

I requisiti di controllo del motore mandrino sono diversi da quelli dei motori degli assi servo.

Un motore mandrino deve funzionare a velocità comandate da quasi zero alla massima del motore, mantenere una coppia costante su un ampio intervallo di velocità, supportare il controllo della coppia per le operazioni di filettatura e orientarsi precisamente in una posizione angolare definita per i cambi utensile. L'SPM gestisce tutti questi requisiti.

All'interno dell'SPM, diverse schede lavorano insieme: la PCB di controllo esegue gli algoritmi di regolazione della velocità e della coppia, la sezione di uscita aziona i transistor di potenza e la PCB di cablaggio — l'A20B-1006-0487 — collega tutti i componenti interni.

Ogni percorso del segnale dalla scheda di controllo allo stadio di uscita di potenza, ogni connessione del sensore, ogni interfaccia del connettore esterno, passa attraverso la PCB di cablaggio.

Funzione della PCB di cablaggio

Il termine "PCB di cablaggio" è specifico e significativo nel contesto della progettazione dei moduli di azionamento FANUC. Queste schede fungono da centri di distribuzione all'interno del modulo. Ospitano i connettori che si accoppiano con il cablaggio del modulo dal CNC.

Forniscono le posizioni dei connettori interni che si accoppiano con la scheda di controllo e la sezione dei transistor di uscita.

Instradano i segnali di misurazione della corrente dai trasduttori di corrente dello stadio di uscita agli ingressi di misurazione della scheda di controllo.

Alcune PCB di cablaggio ospitano anche componenti che fanno parte funzionale del circuito che supportano — condensatori snubber, resistori di gate, circuiti di condizionamento del trasduttore di corrente e dispositivi di protezione.

In questi casi, la scheda di cablaggio non è semplicemente un routing passivo; partecipa alla funzione del circuito. La specifica popolazione di componenti sull'A20B-1006-0487 è determinata dalla configurazione SPM che supporta.

Quando la PCB di cablaggio si guasta — a causa di danni ai componenti, usura dei connettori, danni alle tracce o contaminazione — il guasto appare spesso come un guasto multi-segnale complesso piuttosto che un guasto singolo e pulito.

Possono apparire più allarmi contemporaneamente perché la scheda fornisce i percorsi del segnale per molti circuiti monitorati diversi.

Questo schema multi-allarme può inizialmente apparire confuso finché non viene identificato l'elemento comune — la PCB di cablaggio.

Sostituzione nel contesto della manutenzione SPM

Le unità SPM Alpha vengono generalmente sottoposte a manutenzione come assemblaggi modulari. Quando un modulo di azionamento mandrino si guasta, la diagnosi determina se il guasto è nella sezione di controllo (scheda di controllo), nella sezione di potenza (transistor di uscita) o nello strato di routing del segnale (PCB di cablaggio). Sostituire solo la scheda guasta anziché il modulo completo è l'approccio di manutenzione economico e pratico.

La PCB di cablaggio è uno dei tre strati di schede sostituibili nell'SPM Alpha. La sua sostituzione richiede lo smontaggio parziale dell'alloggiamento del modulo per accedere alla posizione di montaggio della scheda e ai connettori interni.

Dopo la sostituzione, la funzionalità completa del modulo deve essere testata — accelerazione del mandrino, velocità costante sotto carico e orientamento — prima che la macchina venga restituita alla produzione.

Assicurarsi che il codice articolo della scheda di ricambio corrisponda esattamente. Le PCB di cablaggio all'interno della serie A20B-1006 sono configurate per specifiche correnti nominali dell'azionamento.

Una scheda con una corrente nominale diversa può apparire simile ma avrà valori di componenti o layout delle tracce diversi che non corrispondono ai parametri del circuito richiesti.

FAQ

D1: L'azionamento mandrino Alpha va in allarme di sovracorrente immediatamente all'abilitazione del mandrino, prima che venga emesso alcun comando di velocità. Potrebbe essere guasta la PCB di cablaggio A20B-1006-0487?

Un allarme di sovracorrente prima di qualsiasi comando di velocità è coerente con un guasto della PCB di cablaggio o un guasto della scheda di controllo. La sovracorrente viene rilevata prima che i transistor di uscita vengano commutati — ciò indica un guasto del circuito di misurazione piuttosto che un'eccessiva corrente effettiva.

Controllare il percorso del segnale del circuito di misurazione della corrente sulla PCB di cablaggio: se i trasduttori di corrente sono collegati alla scheda di cablaggio e il loro condizionamento del segnale si trova sulla scheda di cablaggio, un guasto lì produce una lettura di sovracorrente falsa che attiva immediatamente l'allarme.

D2: Il mandrino funziona alla velocità ma l'orientamento fallisce ogni volta. Il motore e l'encoder appaiono integri. Potrebbe essere coinvolta la PCB di cablaggio?

Il fallimento dell'orientamento del mandrino con funzionamento a velocità normale indica il percorso del segnale Z (impulso di posizione una volta per rivoluzione). Su alcune PCB di cablaggio SPM, il routing del segnale di feedback dell'encoder passa attraverso la PCB di cablaggio prima di raggiungere la scheda di controllo.

Un guasto della PCB di cablaggio nel percorso del segnale dell'encoder potrebbe interrompere o degradare il segnale Z lasciando intatto il feedback di velocità (segnale C).

Controllare il segnale Z all'uscita del connettore dell'encoder sulla PCB di cablaggio utilizzando un oscilloscopio.

D3: Il modulo SPM è stato aperto per l'ispezione e la PCB di cablaggio mostra corrosione visibile attorno a un'area del connettore. La scheda dovrebbe essere sostituita?

La corrosione visibile attorno a un connettore indica che umidità o contaminante corrosivo è entrato nell'alloggiamento del modulo e ha raggiunto la scheda.

La corrosione sui contatti del connettore aumenta la resistenza di contatto e può produrre guasti di segnale intermittenti o permanenti.

Una scheda con corrosione visibile attiva dovrebbe essere sostituita piuttosto che pulita — la corrosione si estende tipicamente nei contatti del connettore oltre quanto visibile in superficie, e la pulizia raramente ripristina completamente i contatti interessati a una funzionalità affidabile.

D4: La PCB di cablaggio può essere testata al di fuori del modulo di azionamento?

Un test funzionale significativo di una PCB di cablaggio richiede che sia collegata ai circuiti circostanti che instrada — la scheda di controllo, lo stadio di uscita e le connessioni esterne. Il test isolato di una PCB di cablaggio passiva è limitato a misurazioni di continuità e ispezione visiva delle tracce e delle connessioni.

Per confermare che la scheda funzioni correttamente, deve essere testata all'interno dell'assemblaggio completo del modulo in condizioni operative.

D5: Dopo aver sostituito la PCB di cablaggio, è necessario reinserire alcuni parametri del mandrino?

I parametri del mandrino sono memorizzati nella memoria del controller CNC (FROM/SRAM), non nella PCB di cablaggio del modulo SPM. La sostituzione della scheda di cablaggio non influisce sulla memorizzazione dei parametri.

Tuttavia, dopo qualsiasi intervento di manutenzione sull'SPM, confermare che la sequenza di inizializzazione del mandrino si completi correttamente e che i parametri di calibrazione della velocità del mandrino e di orientamento producano il comportamento atteso della macchina prima di restituire la macchina alla produzione.
