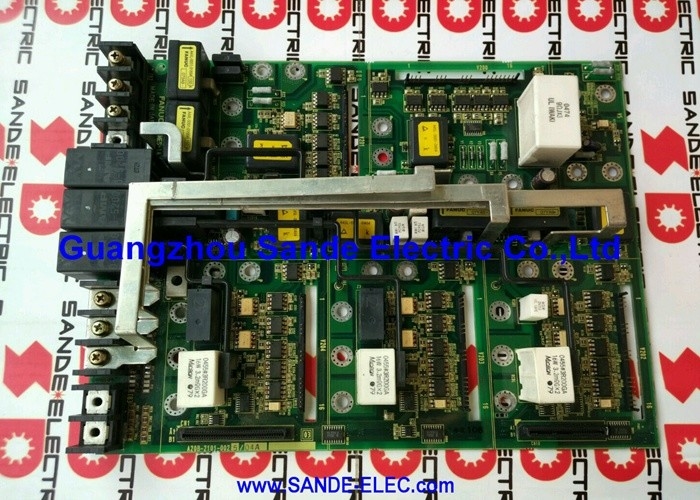

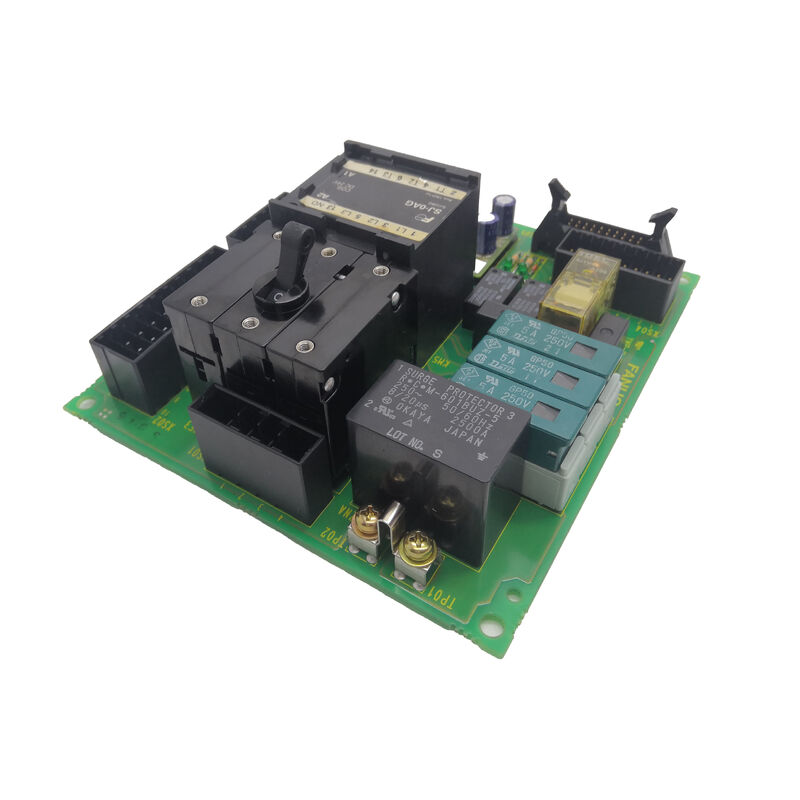

FANUC BOARD UNIT A20B10060489 A2OB-1OO6-O489 A20B-1006-0489

A20B-1006-0489∙ FANUC Alpha SPM-30 Amplificatore di potenza a fusione PCB A06B-6088-H230 / Giappone / Con A20B-2902-0390 e A16B-2202-043x

SPM Il modulo di azionamento a fusione nel sistema Alpha

In una cabina motrice della serie FANUC Alpha, lo SPM (Spindle Power Module) azionerà il motore principale della macchina utensile.L'SPM riceve la tensione del bus CC dal PSM (Power Supply Module) e la converte in uscita AC a frequenza variabile per il motore a mandrino.

L'SPM-30 gestisce un mandrino di 30 kW – un livello di potenza tipico per i centri di lavorazione con dimensioni del motore di mandrino nell'intervallo di 22-30 kW, che copre una vasta gamma di operazioni di lavorazione di uso generale.

All'interno del modulo SPM-30, tre distinti PCB lavorano insieme:

La scheda di alimentazione (A20B-1006-0489):Il cavo primario e il circuito integrato di routing dell'alimentazione, che trasporta le connessioni ad alta corrente ‡ ingresso del bus CC, uscita AC a tre fasi al motore a mandrino e le interfacce del dispositivo di alimentazione.

La piattaforma di fuoco (A20B-2902-0390):Genera gli impulsi di azionamento del gate per i dispositivi di commutazione IGBT.La scheda di accensione traduce i comandi della scheda di controllo in segnali di cancello di precisione di microsecondi necessari per un controllo accurato della velocità del mandrino e della coppia.

La scheda di controllo (A16B-2202-043x o A16B-2203-033x):Riceve i comandi di velocità del mandrino dal CNC, esegue i cicli di controllo della velocità e della corrente, elabora il feedback dell'encoder e comanda la tavola di fuoco.

Informazioni chiave sul prodotto

30kW di uscita del mandrino cosa copre questo livello di potenza

Il modulo SPM-30 è destinato a una potenza di spindle continua di 30 kW.

• Centri di lavorazione ad alta velocità con coppia di fusione moderata a velocità elevate
• Centri di lavorazione verticali di uso generale con intervalli di mandri da 15 000 a 20 000 giri al minuto
• Centri di lavorazione orizzontali in cui è richiesta una potenza sostenuta a coppia moderata

La potenza di uscita continua totale è di 30 kW. La potenza di picco a breve termine durante i transitori di accelerazione in genere supera questo valore.

Scenari di applicazione

Errore della scheda di alimentazione SPM-30:Un azionamento a mandrino del centro di lavorazione genera un allarme persistente di sovraccarico che non è correlato al motore o al carico meccanico.Il pannello di alimentazione A20B-1006-0489 è identificato come il difettoLa sostituzione della tavola ripristina il normale funzionamento dello spinello.

Servizio del modulo SPM-30:Durante una revisione del modulo di azionamento a fusione programmata, la scheda di alimentazione A20B-1006-0489 viene sostituita insieme alla scheda di accensione come parte di un rinnovamento completo del PCB per un sistema di azionamento a fusione in ore di punta.

Ripristino dopo guasto:Un modulo a fusione subisce un guasto interno a seguito di un evento di sovratensione del bus CC. La scheda di alimentazione mostra danni visibili ai componenti.combinato con la verifica della tavola di tiro e della scheda di controllo, ripristina il modulo a fusione alle specifiche operative complete.

Domande frequenti

D1: L'A20B-1006-0489 è venduto e installato separatamente o solo come parte di un modulo completo?

Alcune organizzazioni di servizi forniscono l'A20B-1006-0489 come scheda individuale per la sostituzione a livello di riparazione.Fornire solo il modulo completo A06B-6088-H230 come assemblaggio, non il singolo PCB da soloLa scelta tra fornitura di schede individuali o di moduli completi dipende dalla diagnosi del guasto: un singolo guasto confermato della scheda supporta la sostituzione di singoli PCB;danni diffusi al modulo (piattaforme multiple), dispositivi di alimentazione) è meglio risolta sostituendo completamente il modulo.

D2: Qual è la funzione della piattaforma A20B-2902-0390 e come interagisce con la piattaforma A20B-1006-0489?

La scheda di accensione genera i segnali di azionamento del gate (impulsi PWM) per i transistor IGBT nella fase di uscita dello SPM-30.I segnali di azionamento del gate passano attraverso la scheda di alimentazione (A20B-1006-0489) per raggiungere i terminali del gate IGBTSe la scheda di accensione genera una sincronizzazione errata del cancello, la scheda di alimentazione trasmette questi segnali errati ai dispositivi di alimentazione ¥ con conseguente squilibrio di corrente, riscaldamento eccessivo o guasto dei componenti.La diagnosi di errore deve confermare che entrambe le tavole funzionano correttamente prima di sostituire una sola.

D3: In che modo lo SPM-30 (A06B-6088-H230) è diverso dalla nuova variante A06B-6102-H230?

Entrambi utilizzano la scheda di alimentazione A20B-1006-0489 ma con diverse revisioni delle schede di controllo e versioni software.l'A06B-6102-H230 utilizza schede di controllo della serie A16B-2203-033x con firmware aggiornato (versione ROM 9D20 o successiva)La scheda di alimentazione è comune tra queste varianti perché l'hardware dell'azionamento del motore è identico. La differenza è nella capacità del software di controllo.

D4: Quali caratteristiche di protezione fornisce il modulo SPM-30?

Il SPM-30 protegge da sovraccarico (corrente di uscita che supera i limiti), sovratensione del bus CC (da PSM o rigenerazione), cortocircuiti fase-fase e fase-terra,eccesso di temperatura (controllo della temperatura del dissipatore)Queste protezioni sono implementate su tre schede: la scheda di controllo monitora la maggior parte delle condizioni e comanda alla scheda di accensione di disattivare gli impulsi del cancello in caso di guasto.;la scheda di alimentazione contribuisce al monitoraggio termico attraverso connessioni termistor.

D5: Quali sono i codici di allarme alfa SPM che indicano un guasto della scheda elettrica?

Gli allarmi FANUC Alpha SPM rilevanti per i problemi della scheda di alimentazione includono:indicando un guasto dell'unità di porta IGBT o del dispositivo di alimentazione che attraversa la scheda di alimentazione); allarme SPM 01 (sovracorrente del motore) e allarme SPM 12 (sovr riscaldamento del dissipatore termico); gli allarmi di sovracorrente singoli possono derivare da picchi di carico transitori,ma allarmi persistenti o immediatamente ricorrenti in particolare allarmi IPM senza errore motore o esterno identificato indicano la scheda di alimentazione come candidato per la sostituzione.
