| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-1009-0300 |
Codice articolo: A20B-1009-0300
Produttore: FANUC Corporation (Giappone)
Tipo di prodotto: Scheda di connessione
Serie scheda: A20B-1009
Applicazione: Interfaccia interna controller CNC e robot FANUC

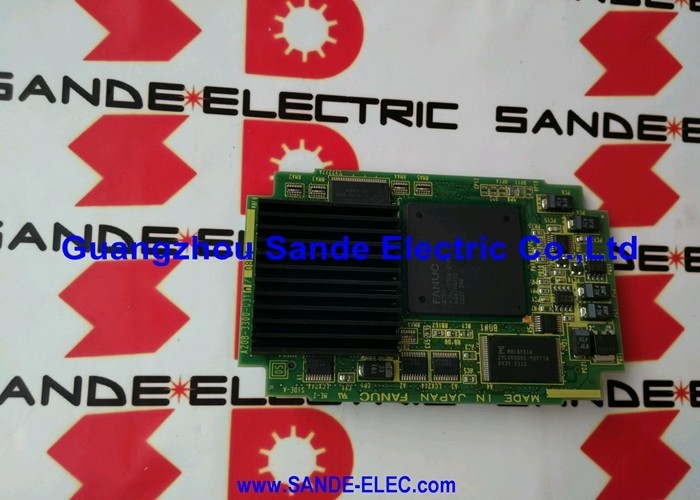

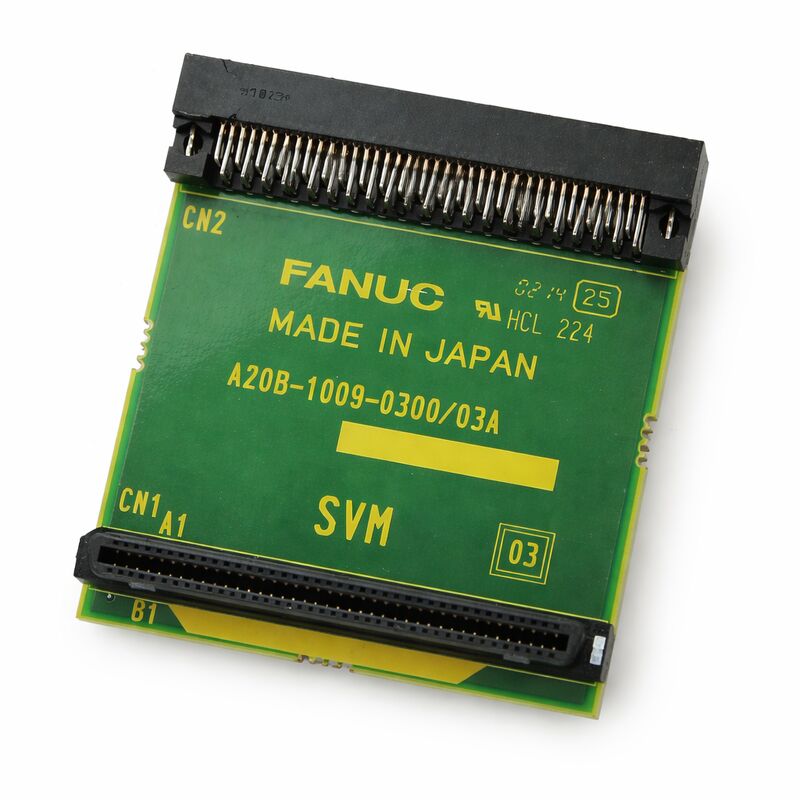

L'A20B-1009-0300 è una scheda a circuito stampato di connessione della serie A20B-1009 di FANUC. Le schede di connessione nei sistemi FANUC svolgono la funzione di interfaccia fisica ed elettrica tra diverse sezioni di un controller o tra il controller e il cablaggio sul campo.
Instradano i segnali, abbinano i tipi di connettori, convertono i livelli di segnale o forniscono i punti di montaggio fisici e la terminazione per i cavi provenienti dall'esterno del cabinet del controller.
La serie A20B-1009 è un gruppo di schede PCB di interfaccia e connessione FANUC utilizzate nelle applicazioni di controller CNC e robot.
Queste schede in genere non eseguono l'elaborazione attiva dei segnali — non sono CPU o schede di memoria.
Servono invece al ruolo essenziale di tradurre la disposizione dei connettori interni dell'unità di controllo nei connettori fisici e nei percorsi del segnale richiesti dal cablaggio esterno della macchina o del robot.
La qualità di questa interfaccia — l'integrità di ogni connettore e traccia — influisce direttamente sull'affidabilità della comunicazione del sistema con l'hardware circostante della macchina.
FANUC produce schede di connessione in Giappone secondo gli stessi standard di qualità delle sue schede di elaborazione.
Sebbene queste schede siano spesso trascurate rispetto alle schede CPU e di memoria, una scheda di connessione guasta produce lo stesso effetto di un cavo rotto: i segnali non raggiungono la destinazione, il CNC o il robot perdono gli input dei sensori o non riescono a pilotare le proprie uscite, e compaiono guasti.
| Parametro | Valore |
|---|---|
| Codice articolo | A20B-1009-0300 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Scheda di connessione |
| Serie scheda | A20B-1009 |
| Applicazione | Interfaccia controller CNC e robot FANUC |
| Origine | Giappone |
| Temperatura operativa | 0 – 55°C |
| Temperatura di stoccaggio | −20 – 60°C |
| Umidità | 75% RH max (senza condensa) |
| Condizione disponibile | Nuovo (in eccesso) / Ricondizionato / Riparato |
I controller CNC e robot non sono dispositivi monolitici. Contengono più schede, ognuna specializzata in una specifica funzione di controllo, tutte comunicanti attraverso un insieme definito di bus e connettori interni.
I segnali che viaggiano tra queste schede devono raggiungere infine il mondo esterno — gli azionamenti servo, i dispositivi di campo I/O, i pannelli operatore e le reti di comunicazione.
Le schede di connessione gestiscono questa transizione.
Una scheda interna può utilizzare un connettore ad alta densità che si adatta in modo efficiente al rack del controller ma è impraticabile per il cablaggio sul campo.
La scheda di connessione fornisce un adattatore — convertendo dalla disposizione dei connettori interni ai tipi di cavo e connettore appropriati per l'installazione nel cabinet della macchina.
Nei controller robot FANUC, la serie A20B-1009 include schede utilizzate per connessioni di unità di freno e compensazione gravità, conversione connettori I/O e altre funzioni di interfaccia interna.
Ogni variante della serie — identificata dalle cifre finali del codice articolo — serve uno scopo di connessione specifico definito dalla sua posizione all'interno dell'architettura del controller.
Le schede di connessione si guastano per meno motivi rispetto alle schede di elaborazione attive. Non contengono processori che si guastano, condensatori che invecchiano, firmware che si corrompe.
Le loro modalità di guasto sono principalmente fisiche: danni meccanici al PCB o ai suoi connettori dovuti a cicli di accoppiamento ripetuti, corrosione dovuta a contaminazione ambientale, danni dovuti a forza di inserimento eccessiva o flessione della scheda dovuta a cicli termici che rompono le giunzioni saldate nel tempo.
Quando una scheda di connessione si guasta, i sintomi rispecchiano quelli di un guasto del cavo. I segnali che il controller si aspetta di ricevere sono assenti.
Le uscite che il controller pilota non raggiungono la macchina. Compaiono allarmi che sembrano guasti dei dispositivi sul campo ma sono in realtà guasti della scheda di connessione.
I controlli di cavi e connettori che non trovano nulla di sbagliato dovrebbero reindirizzare l'attenzione sulla scheda di connessione stessa.
Gli ambienti ad alta vibrazione accelerano il degrado delle schede di connessione.
I micro-movimenti ripetuti delle vibrazioni allentano gradualmente le giunzioni saldate e i contatti dei connettori.
L'ispezione regolare delle schede di connessione nelle macchine con elevate velocità del mandrino o vibrazioni di taglio significative è una pratica di manutenzione preventiva valida.
La sostituzione di una scheda di connessione è generalmente semplice. Spegnere il sistema, documentare i collegamenti dei cavi prima della rimozione, scollegare tutti i cavi e il montaggio della scheda, installare la scheda sostitutiva e ricollegare i cavi nell'ordine documentato.
Il passaggio di documentazione è fondamentale.
Le schede di connessione possono avere più connettori dall'aspetto simile, e scambiare due cavi produce un instradamento errato dei segnali che può causare guasti imprevisti e difficili da diagnosticare. Fotografare o diagrammare la disposizione dei cavi prima di iniziare la rimozione.
Dopo la sostituzione, confermare che tutti i segnali previsti siano presenti sulle uscite della scheda di connessione prima di avviare la macchina.
Utilizzare le schermate I/O diagnostiche del controller per verificare che gli input sul campo vengano letti correttamente e che i comandi di output raggiungano i dispositivi sul campo.
D1: Diversi segnali I/O hanno smesso di funzionare contemporaneamente. I cavi appaiono intatti. Potrebbe essere difettosa la A20B-1009-0300?
Guasti multipli di I/O con cavi intatti sono un classico schema per un guasto della scheda di connessione.
Un guasto del bus interno della scheda di connessione — una traccia rotta o una giunzione saldata guasta — può eliminare un gruppo di segnali contemporaneamente piuttosto che uno alla volta.
Controllare i connettori della scheda di connessione per eventuali segni di danni o corrosione prima di concludere che la scheda è guasta.
Pulire i contatti dei connettori, reinserire tutti i connettori e ritestare prima di ordinare una sostituzione.
D2: La scheda di connessione presenta segni di bruciatura visibili vicino a un connettore. Può essere riparata?
I segni di bruciatura indicano un precedente evento di sovraccarico — corrente eccessiva attraverso il connettore o un circuito vicino.
Anche se la causa del sovraccarico è stata risolta, le tracce del PCB della scheda e i componenti vicini potrebbero essere degradati in modi non visibili dalla superficie.
Una scheda con danni da bruciatura non è affidabile. Sostituirla piuttosto che tentare di riparare danni cosmetici su tracce di rame potenzialmente compromesse.
D3: Questa scheda è interessata dai requisiti di backup della batteria SRAM?
No. Le schede di connessione sono passive — non contengono memoria, processori o archiviazione con backup della batteria.
Non ci sono dati da perdere quando la scheda viene sostituita. A differenza della sostituzione di una scheda CPU o di memoria, la sostituzione di una scheda di connessione non richiede il ripristino dei dati dal backup.
I dati di controllo della macchina rimangono nelle schede di memoria del controller, non influenzati dalla sostituzione della scheda di connessione.
D4: Come posso confermare che questa è la scheda di connessione corretta per la mia applicazione?
Leggere il codice articolo dall'etichetta della scheda installata. Corrisponderlo esattamente — incluso il suffisso A20B-1009-0300.
All'interno della serie A20B-1009, diverse varianti servono diverse disposizioni di connettori fisici e assegnazioni di segnale.
Una variante errata si installa meccanicamente ma instrada i segnali in modo errato. L'etichetta della scheda installata è l'identificatore definitivo.
D5: I pin del connettore sulla scheda installata sono piegati. La scheda deve essere sostituita o i pin raddrizzati?
I pin piegati su un connettore PCB devono essere raddrizzati con cura se non esiste deformazione permanente alla base del pin. Utilizzare piccoli strumenti appropriati e lavorare con attenzione.
Se un pin è rotto alla base o se il pad del PCB a cui è saldato è sollevato, è necessaria la sostituzione — un pin rotto non può essere riparato in modo affidabile allo standard di qualità richiesto per l'uso di schede di controllo industriale. Ispezionare sotto ingrandimento prima di decidere.
