| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-1009-0340 |
Numero della parte:A20B-1009-0340
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:Tavola di connessione (PCB)
Serie di schede:A20B-1009

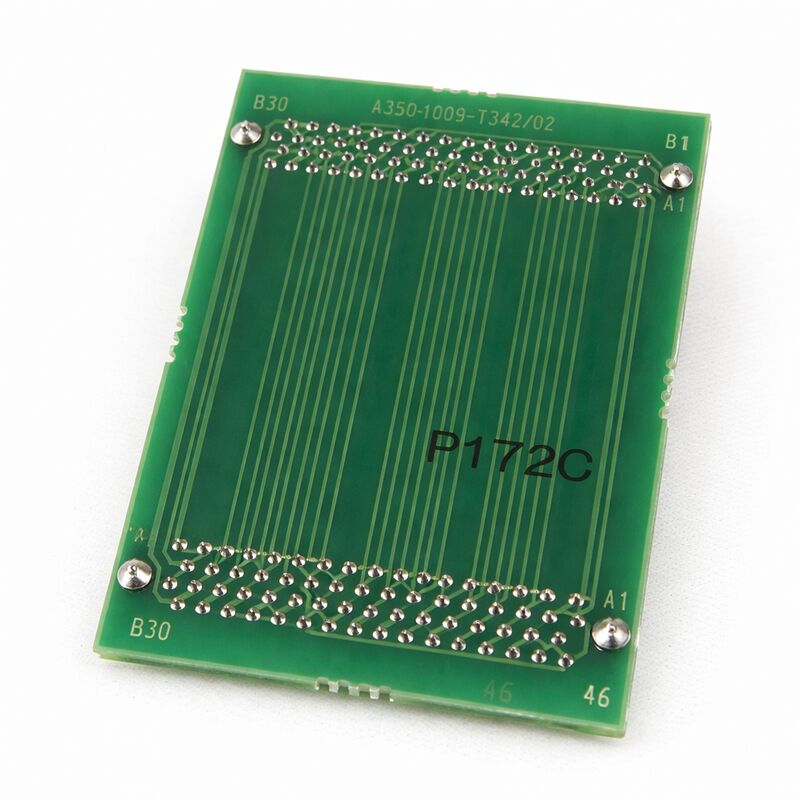

L'A20B-1009-0340 è una scheda di connessione prodotta dalla FANUC Corporation in Giappone.Appartiene alla serie A20B-1009 della famiglia di schede di interfaccia e di connessione FANUC utilizzate nei sistemi di controllo CNC.
Le schede di connessione di questa serie gestiscono il routing del segnale, l'interfaccia elettrica e la disposizione dei connettori fisici tra i principali componenti del sistema.
Sono l'hardware intermedio che consente alle diverse parti dell'architettura di controllo di comunicare e interoperare.
FANUC costruisce i suoi sistemi CNC attorno ad architetture modulari.
La scheda di connessione è uno strato della struttura dell'interfaccia.
Fornisce il ponte fisico ed elettrico in un punto specifico del sistema, garantendo che i segnali passino correttamente tra i componenti su entrambi i lati.
La serie A20B-1009 copre una gamma di varianti di schede di connessione e interfaccia, ognuna adattata a una posizione e funzione specifiche nel sistema CNC.Il suffisso -0340 identifica questa variante specifica all'interno della serie.
| Parametro | Valore |
|---|---|
| Numero della parte | A20B-1009-0340 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Tavola di connessione (PCB) |
| Serie di schede | A20B-1009 |
| Applicazione | Interfaccia del sistema di controllo CNC FANUC |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Temperatura di conservazione | -20 60°C |
| Umidità | 75% RH max (non condensante) |
| Condizione disponibile | Nuovo / rinnovato / riparato |
In un sistema CNC FANUC, la scheda principale della CPU, i moduli di memoria, le schede di interfaccia servo, le schede I/O e i moduli di interfaccia di visualizzazione devono tutti scambiare segnali.Alcune di queste connessioni sono dirette. Una scheda si inserisce in una presa su un'altra..
Altri richiedono una scheda di connessione dedicata per gestire il routing, lo spostamento di livello o la traduzione del formato del connettore che rende la connessione fisicamente ed elettricamente praticabile.
Le schede di connessione svolgono questo ruolo strutturale.
Non sono componenti di elaborazione, non eseguono software o non prendono decisioni di controllo.
Quando una scheda di connessione fallisce, i segnali che trasporta vengono interrotti.
Questo può manifestarsi come completo guasto del sistema, perdita funzionale selettiva o errori di comunicazione, a seconda dei percorsi del segnale che la scheda gestisce.
L'A20B-1009-0340 gestisce un insieme definito di percorsi di segnale nella sua posizione nell'architettura del sistema.
Il suo numero di parte è l'identificatore per tale insieme specifico di percorsi e la sua configurazione di interfaccia fisica.
Due schede A20B-1009 fianco a fianco possono apparire quasi identiche, con lo stesso fattore di forma, tipi di connettore simili, layout visivamente vicini.Il numero del suffisso è l'identificatore distintivoIl -0340 è una tavola specifica per una posizione e una funzione specifici.
L'installazione di una variante non corretta in una posizione della scheda di connessione produce un routing del segnale non corretto o assente.
Il sistema può fallire del tutto, può fallire solo nelle funzioni che dipendono dai segnali erroneamente indirizzati,o può funzionare in uno stato degradato difficile da diagnosticare senza sapere che è stata effettuata una sostituzioneL'ordine per numero esatto di parti è l'unico approccio affidabile per l'approvvigionamento di schede di connessione.
Le schede di collegamento FANUC contengono componenti sensibili alle scariche elettrostatiche.evitare il contatto con tracce di circuiti e componenti.
Conservare in un imballaggio antistatico, lontano da umidità e temperature estreme, una scheda conservata correttamente mantiene il suo valore di riserva per anni.
Le schede di connessione in genere non contengono memoria alimentata da batteria o componenti critici nel tempo.
La loro durata di conservazione, in condizioni corrette, è sostanzialmente indefinita.
I contatti dei connettori devono essere controllati per verificare l'ossidazione prima dell'installazione, se la scheda è stata conservata per un periodo prolungato.
D1: Come posso confermare che l'A20B-1009-0340 sia la scheda di collegamento corretta per la mia macchina?
Controllare l'etichetta sulla scheda attualmente installata nella macchina.Corrispondere il numero completo della parte inclusa la sufissa con la parte di ricambio.
Per una seconda conferma, fare un riferimento incrociato alla documentazione elettrica della macchina o al manuale dell'hardware FANUC.
D2: La macchina mostra errori di comunicazione intermittenti su un'interfaccia specifica.
Gli errori di comunicazione intermittenti possono derivare da una scheda di connessione in difetto in particolare da contatti di connettore ossidati o danneggiati che producono interruzioni intermittenti del segnale.Prima di sostituire la scheda, controllare tutte le imbracature di connessione ad esso collegate per il pieno inserimento e segni di corrosione da contatto.
Se il guasto persiste con le connessioni confermate, la scheda stessa diventa il sospetto.
D3: L'A20B-1009-0340 può essere riparato a livello di componente?
La riparazione a livello di componente è praticabile per alcuni difetti componenti passivi danneggiati, dispositivi di protezione non funzionanti o pin di connettore corrosi.
I guasti che riguardano i circuiti integrati di interfaccia FANUC proprietari e che non possono essere ottenuti da fonti indipendenti non sono generalmente riparabili.
Un centro di riparazione FANUC qualificato può valutare il guasto specifico e consigliare se la riparazione o la sostituzione è la via appropriata.
D4: La macchina è stata accesa con una scheda di connessione parzialmente installata.
L'alimentazione di un sistema con una scheda di connessione parzialmente posizionata può causare tensioni elettriche sui circuiti di interfaccia della scheda,possono danneggiare i circuiti integrati di protezione o di interfaccia.
In caso di danni visibili, sostituire la scheda piuttosto che rischiare un secondo guasto.
D5: C'è un sostituto compatibile da una variante A20B-1009 diversa?
I diversi numeri di suffisso della serie A20B-1009 sono schede diverse con diverse configurazioni di routing del segnale.
Solo il suffisso -0340 è confermato per la posizione che era stato progettato per occupare.
La sostituzione di un'altra variante senza confermare la compatibilità comporta il rischio di segnali erroneamente indirizzati e di un comportamento imprevedibile del sistema.
