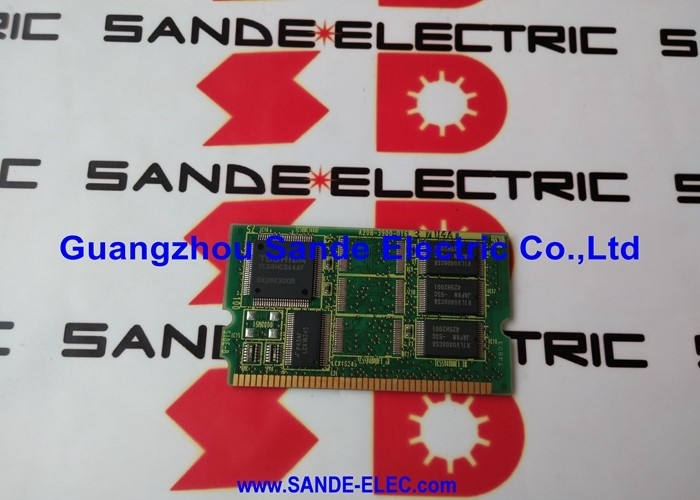

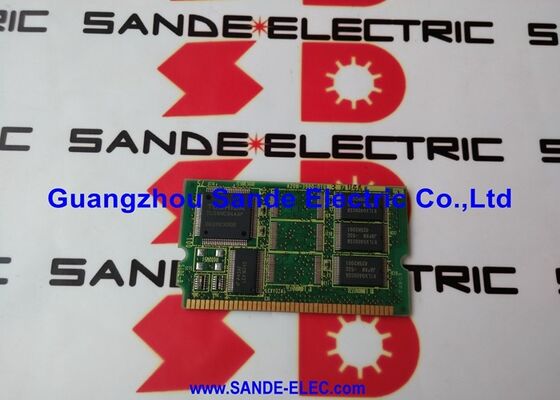

Fanuc A20B-1009-0360 A20B10090360 A2OB-1OO9-O36O

A20B-1009-0360 | Scheda a circuito stampato serie FANUC A20B-1009 - PCB interfaccia CNC/robot/pezzo di ricambio sostitutivo

Serie A20B-1009: interfaccia ed elettronica di controllo

La sottoserie A20B-1009 all'interno della gamma di circuiti stampati A20B di FANUC copre una gamma di PCB di interfaccia e controllo utilizzati nei robot FANUC e negli armadietti dei controller CNC. Le schede di questa serie gestiscono funzioni di interfaccia specifiche all'interno del controller, gestendo i segnali tra la logica principale del sistema di controllo e le periferiche della macchina, i circuiti di sicurezza o i sistemi I/O collegati.

La A20B-1009-0360 è la scheda specifica nella posizione 0360 all'interno di questa serie. Fornisce la funzione di interfaccia richiesta dal sistema FANUC in cui è installata e la scheda sostitutiva ripristina la piena funzionalità quando l'unità originale presenta un guasto.

Informazioni chiave sul prodotto

Schede di interfaccia nei sistemi FANUC: il loro ruolo operativo

All'interno di un armadio controller FANUC, le schede di interfaccia collegano la logica di controllo e le connessioni lato campo della macchina. A seconda della scheda specifica, ciò può includere:

• Interfacciamento del circuito di sicurezza:Monitoraggio dei circuiti di arresto di emergenza, interblocco e relè di sicurezza e comunicazione del loro stato alla logica principale del controller
• Conversione del segnale I/O:Adattamento dei tipi di segnale e delle tensioni a livello di campo ai formati previsti dal bus del controller del CNC o del robot
• Connettività periferica:Fornitura di punti di connessione per pannelli operatore esterni, accessori per macchine utensili o effettori finali di robot

L'A20B-1009-0360 esegue la funzione di interfaccia specifica assegnata al suo slot nell'architettura del sistema. Il suo fallimento rimuove quella capacità di interfaccia: il sistema potrebbe attivare un allarme, perdere funzioni periferiche specifiche o spegnersi a seconda della criticità di quel percorso di interfaccia.

Scenari applicativi

Guasto all'interfaccia del controller del robot:Un controller robot FANUC perde la comunicazione con un'interfaccia macchina specifica a seguito di un evento di alimentazione. La diagnosi identifica la A20B-1009-0360 come la scheda interessata. La sostituzione ripristina l'interfaccia e l'interazione del robot con l'attrezzatura della macchina collegata.

Manutenzione del controller CNC:La manutenzione ordinaria o l'ispezione post-guasto identifica l'A20B-1009-0360 che necessita di sostituzione durante un servizio di assistenza al controller. L'installazione della scheda sostitutiva durante la finestra di manutenzione pianificata previene un'interruzione non pianificata.

Inventario di riserva fredda:Un impianto di produzione che utilizza robot FANUC o sistemi CNC mantiene un A20B-1009-0360 come ricambio locale, consentendo lo scambio della scheda nello stesso giorno senza attendere la spedizione dei componenti.

Domande frequenti

D1: Come si distingue A20B-1009-0360 dai codici adiacenti della serie A20B-1009?

I codici articolo adiacenti nella serie A20B-1009 (come -0350, -0380, -0390) rappresentano diverse schede funzionali per diverse posizioni nel sistema di controllo. Condividono le stesse caratteristiche di generazione e formato fisico ma portano configurazioni di circuito diverse per ruoli di interfaccia diversi. Verificare sempre il codice articolo esatto sulla scheda installata prima di ordinarne una sostitutiva.

D2: La A20B-1009-0360 può essere utilizzata in modo intercambiabile con altre schede della serie A20B-1009?

No. Ciascun codice della serie A20B-1009 è una scheda distinta con circuiti specifici per una funzione e uno slot specifici. I codici articolo della stessa serie non sono intercambiabili. L'installazione della scheda sbagliata in uno slot può causare il mancato avvio del sistema, la generazione di allarmi persistenti o il danneggiamento dei componenti.

D3: Quali generazioni di sistemi FANUC utilizzano A20B-1009-0360?

La serie A20B-1009 è presente in diverse generazioni di controlli robot e CNC FANUC. I modelli di controller specifici che utilizzano A20B-1009-0360 sono identificati nell'elenco delle parti di ricambio per ciascun sistema. Confermare la compatibilità controllando la documentazione dei pezzi di ricambio per il sistema di destinazione prima di ordinare.

D4: A20B-1009-0360 è specifico per i sistemi CNC o viene utilizzato anche nei robot FANUC?

Le schede della serie A20B-1009 vengono utilizzate sia nei controller CNC FANUC che negli armadi di controllo robot FANUC, poiché l'architettura meccanica e bus delle unità di controllo FANUC è condivisa tra le linee di prodotto. L'implementazione specifica dell'A20B-1009-0360 dipende dal sistema in cui è stato originariamente installato.

Q5: Quali test devono essere eseguiti dopo aver installato un A20B-1009-0360 sostitutivo?

Dopo aver montato la scheda sostitutiva e alimentato il sistema, verificare che:

1. Il sistema completa il test automatico all'accensione senza allarmi relativi al funzionamento della scheda sostituita
2. Tutte le funzioni della macchina o del robot precedentemente attribuite a questa scheda funzionano correttamente
3. Eventuali dispositivi periferici collegati (pannelli operatore, dispositivi I/O) comunicano normalmente

Documentare l'avvenuta sostituzione nel registro di manutenzione della macchina riportando la data, la revisione della scheda montata ed eventuali osservazioni durante la rimessa in servizio.
