| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2000-0170 |
Codice Articolo: A20B-2000-0170
Produttore: FANUC Corporation (Giappone)
Tipo di Prodotto: Scheda Madre di Controllo (Motherboard)
Architettura: 32-bit, architettura divisa
Sistemi Compatibili:FANUC Serie 0MC, 0TC, 0MD, 0TD (Zero-C)
Configurazioni Supportate: 0-T, 0-M, 0-W, 0-P, 0-G
Stato Produzione: Discontinuato; successore A20B-2000-0175
Peso: 5,36 libbre (circa 2,43 kg)

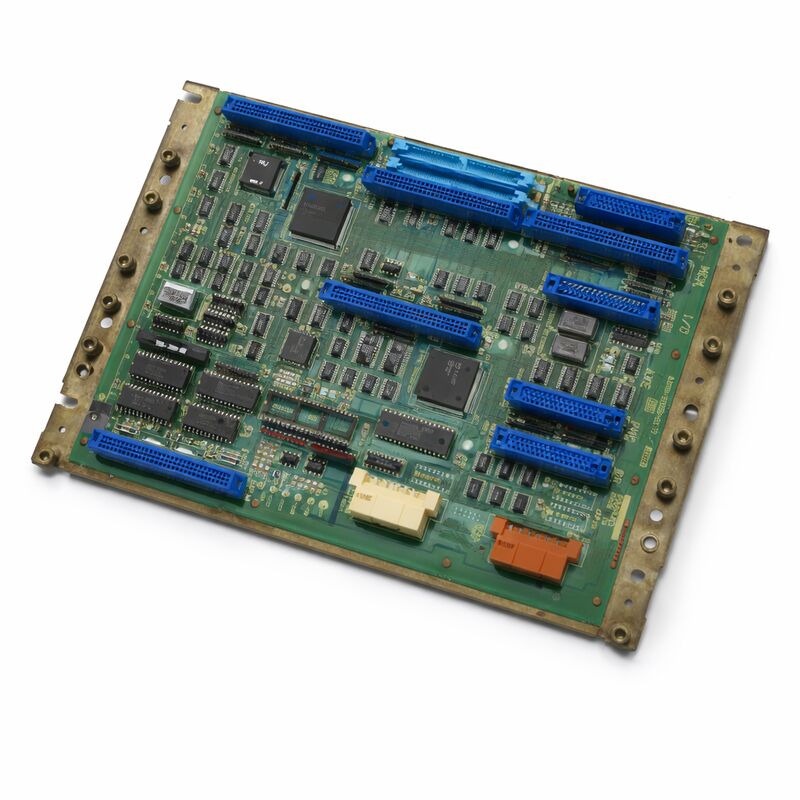

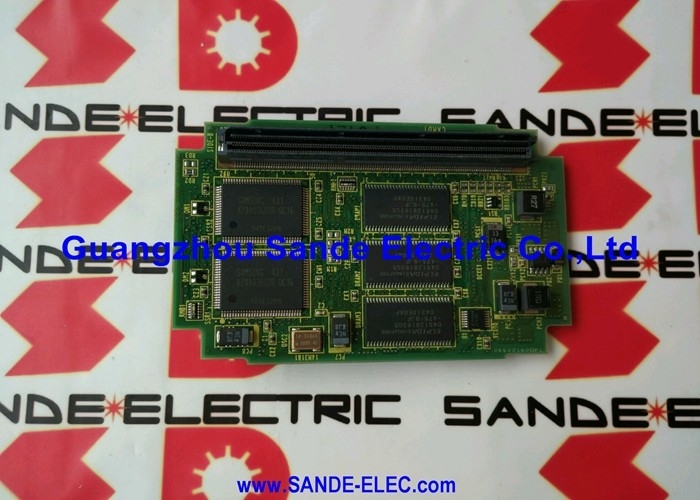

La A20B-2000-0170 è la scheda madre di controllo — la motherboard — per il controller CNC FANUC Serie Zero-C. È la scheda centrale attorno alla quale è costruito l'intero controller Zero-C. Nella terminologia di FANUC, questa è la principale scheda a 32 bit che definisce la generazione e la capacità della piattaforma Zero-C.
Lo Zero-C è stata una delle generazioni di controller CNC di maggior successo e più ampiamente distribuite di FANUC.
Ha trovato impiego in centri di tornitura (0TC, 0TD), centri di lavoro (0MC, 0MD) e una serie di altri tipi di macchine nell'industria globale delle macchine utensili durante il suo periodo di produzione.
Il risultato è un'enorme base installata di macchine Zero-C che continuano a operare in impianti di produzione in tutto il mondo. Quando la scheda madre di uno di questi controller si guasta, la A20B-2000-0170 è la sostituzione che la ripristina.
La scheda è di dimensioni ridotte — più piccola delle schede madri della precedente generazione 0-B.
Agisce come un backplane per le schede periferiche plug-in dello Zero-C. La configurazione minima richiede tre schede periferiche: una scheda di memoria, una scheda asse e una scheda I/O. Configurazioni più grandi aggiungono un processore grafico, una scheda PMC-M, schede asse aggiuntive per il 5° e 6° asse e una cassetta PC per la comunicazione DNC.
Questa estensibilità — adattare la stessa scheda madre a molte configurazioni di macchine diverse — ha reso lo Zero-C una piattaforma altamente configurabile per i costruttori di macchine.
Questa scheda è stata dismessa da FANUC. Il successore è la A20B-2000-0175.
Durante l'approvvigionamento, confermare la compatibilità con le schede periferiche installate e il software di sistema prima di ordinare.
| Parametro | Valore |
|---|---|
| Codice Articolo | A20B-2000-0170 |
| Produttore | FANUC Corporation |
| Tipo di Prodotto | Scheda Madre di Controllo (Motherboard) |
| Serie Controller | FANUC Serie Zero-C (0C) |
| Sistemi Compatibili | 0MC, 0TC, 0MD, 0TD |
| Configurazioni | 0-T, 0-M, 0-W, 0-P, 0-G |
| Architettura | 32-bit, elaborazione divisa (distribuita) |
| Dimensioni Scheda | Mezza dimensione (più piccola della scheda 0-B precedente) |
| Articolo Successore | A20B-2000-0175 |
| Peso | 5,36 libbre (circa 2,43 kg) |
| Stato Produzione | Discontinuato dal Produttore |
| Origine | Giappone |
| Temperatura Operativa | 0 – 55°C |
| Condizione Disponibile | Nuovo (in eccesso) / Ricondizionato / Riparato |
La caratteristica di progettazione distintiva della A20B-2000-0170 è la sua architettura divisa. A differenza delle precedenti schede madri CNC FANUC che concentravano la maggior parte dell'elaborazione su un'unica grande scheda, la scheda madre Zero-C distribuisce l'elaborazione sulle sue schede periferiche tramite un backplane condiviso.
La scheda madre gestisce le funzioni CNC principali — l'interprete del programma NC, i calcoli di interpolazione e la gestione delle coordinate. La scheda asse gestisce la generazione dei comandi servo e l'elaborazione del feedback per gli assi assegnati.
La scheda di memoria gestisce l'archiviazione e il recupero dei programmi. La scheda PMC-M (se installata) gestisce la logica ladder della macchina in modo indipendente.
Questa distribuzione dell'elaborazione ha prodotto diversi vantaggi pratici. Ogni scheda poteva essere ottimizzata per la sua funzione specifica.
Una scheda asse guasta non bloccava la funzione NC completa. E l'architettura modulare consentiva alla stessa scheda madre di servire configurazioni da semplici torni a 2 assi a complessi centri di lavoro a 5 assi — semplicemente cambiando la combinazione di schede periferiche collegate al backplane.
La configurabilità dello Zero-C era notevole per la sua epoca. La stessa scheda madre A20B-2000-0170 poteva servire un semplice tornio a utensili multipli con 2 assi e un mandrino seriale, o un complesso centro di tornitura-fresatura con 5 assi, un asse C, utensili motorizzati e controllo del contropunta.
La selezione delle schede periferiche, la configurazione dei parametri e la versione del software di sistema determinavano la capacità di una data installazione.
Questa configurabilità significava che lo Zero-C appariva su macchine di centinaia di diversi costruttori di macchine in ogni disciplina di lavorazione.
La configurazione 0-T serviva i torni. La configurazione 0-M serviva i centri di lavoro.
La configurazione 0-W serviva le macchine per elettroerosione a filo. La configurazione 0-P serviva le presse per punzonatura. La configurazione 0-G serviva le rettificatrici.
Tutte funzionavano dalla stessa piattaforma di schede madri.
La conseguenza pratica per la manutenzione è che le schede A20B-2000-0170 di ricambio sono trasferibili tra macchine della stessa generazione di controllo, a condizione che le schede periferiche e il software di sistema siano correttamente abbinati.
Una scheda da una 0MC dismessa può essere una sostituzione valida in una 0TC funzionante, a condizione che la compatibilità hardware e software sia confermata.
La scheda madre non contiene dati specifici della macchina da sola — è una scheda processore. I dati specifici della macchina (parametri, programmi, ladder PMC, offset utensile) sono memorizzati nella SRAM e FROM della scheda di memoria.
Quando si sostituisce la A20B-2000-0170, questi dati vengono conservati nella scheda di memoria, che di solito rimane installata.
Tuttavia, un backup completo dei dati pre-manutenzione su una scheda di memoria o un dispositivo esterno è sempre la pratica corretta.
Se la batteria della SRAM è stata marginale e si scarica durante la sostituzione della scheda, il contenuto della SRAM può andare perso anche se la scheda di memoria rimane installata.
Un backup noto e funzionante rende tale perdita un evento recuperabile piuttosto che una crisi.
Dopo la sostituzione, il controller dovrebbe completare la normale sequenza di avvio e caricare i programmi e i parametri precedentemente memorizzati dalla scheda di memoria senza problemi — a condizione che la scheda di sostituzione sia compatibile con le schede periferiche installate e la versione del software di sistema.
D1: Il controller Zero-C mostra un allarme di parità RAM all'avvio. Le altre schede appaiono normali. La scheda madre è il guasto?
Gli allarmi di parità RAM nel sistema Zero-C indicano un guasto di memoria, ma la memoria potrebbe trovarsi sulla scheda di memoria piuttosto che sulla scheda madre.
Controllare a quale indirizzo di memoria fa riferimento l'allarme — l'output diagnostico del controller indicherà se il guasto è nella RAM comune, nella RAM NC o nella RAM PMC.
Se il guasto fa riferimento alla RAM della scheda madre, la scheda madre è sospetta.
Se fa riferimento alla RAM della scheda di memoria, la scheda di memoria dovrebbe essere indagata per prima.
D2: La macchina ha una configurazione 0TC. La A20B-2000-0170 di una macchina 0MC può sostituirla?
Sì, l'hardware della scheda madre è comune alle configurazioni 0TC e 0MC.
Le differenze tra le configurazioni di tornitura e centri di lavoro sono determinate dalla scheda asse, dal software di sistema e dai parametri — non dalla scheda madre stessa.
Una scheda madre da una 0MC può servire un'installazione 0TC, a condizione che le schede periferiche siano confermate compatibili e il software di sistema sia caricato correttamente.
Eseguire sempre il backup del sistema installato prima di tentare la sostituzione.
D3: La A20B-2000-0170 è accesa ma il display mostra uno schermo bianco senza testo di avvio del controller. Cosa sta succedendo?
Uno schermo bianco all'avvio indica tipicamente che il sottosistema grafico ha ricevuto un segnale ma il processore NC non si è ancora avviato o si è arrestato presto nella sequenza di avvio. Controllare eventuali pattern di allarme LED visibili sulla scheda madre — questi forniscono informazioni diagnostiche iniziali.
Le cause comuni includono guasto della scheda di memoria, contenuto FROM corrotto o un guasto nei circuiti del processore della scheda madre stessa.
Ispezionare le connessioni delle schede periferiche e confermare che la scheda di memoria sia correttamente inserita.
D4: La scheda successore A20B-2000-0175 può sostituire direttamente la A20B-2000-0170?
La -0175 è il successore designato della -0170, ma l'intercambiabilità diretta dovrebbe essere confermata per la specifica installazione.
Le schede successore nella serie Zero-C di FANUC solitamente affrontano revisioni hardware mantenendo la compatibilità funzionale, ma la versione del software di sistema e la configurazione delle schede periferiche dovrebbero essere verificate rispetto all'intervallo di compatibilità della -0175 prima dell'installazione.
Contattare il costruttore della macchina utensile o un'organizzazione di assistenza FANUC qualificata per una conferma specifica per la propria configurazione.
D5: La macchina Zero-C visualizza un allarme servo dopo che la scheda madre è stata sostituita con un ricambio testato. Le schede asse non sono state cambiate. Cosa potrebbe causarlo?
Un allarme servo che appare solo dopo la sostituzione della scheda madre indica un problema di comunicazione tra la nuova scheda madre e le schede asse esistenti.
Verificare che la scheda madre sia completamente inserita nel backplane e che tutti i connettori tra le schede siano innestati.
Verificare inoltre che i parametri di sistema — in particolare i parametri dell'interfaccia servo — siano intatti nella scheda di memoria.
Se i parametri sono andati persi durante la sostituzione, il ripristino dal backup e la reinserimento dei parametri servo dovrebbero risolvere l'allarme.
