| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2001-0120 |
Numero della parte:A20B-2001-0120
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:PCB principale (motherboard / backplane)
Serie di schede:A20B-2001
Generazione:Serie 0 Modello D (generazione media, di medie dimensioni)
Sistemi compatibili:Controllatori CNC serie 0-D 0-MD, 0-TD
Architettura:Disponibilità
Dischi periferici:Memoria, asse, I/O, PMC (cassetta o scheda)

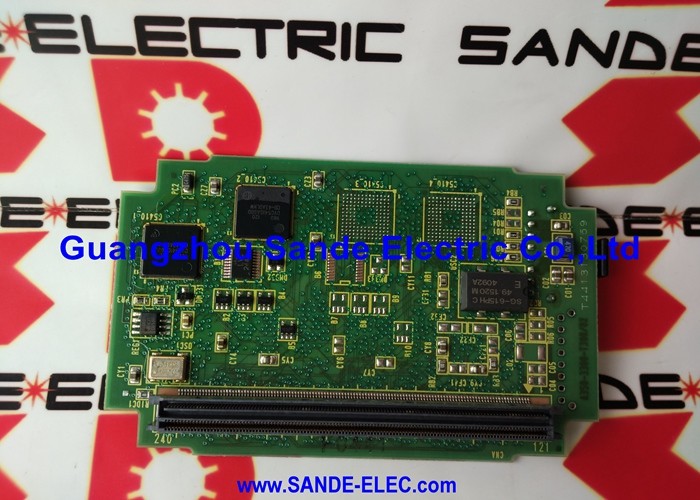

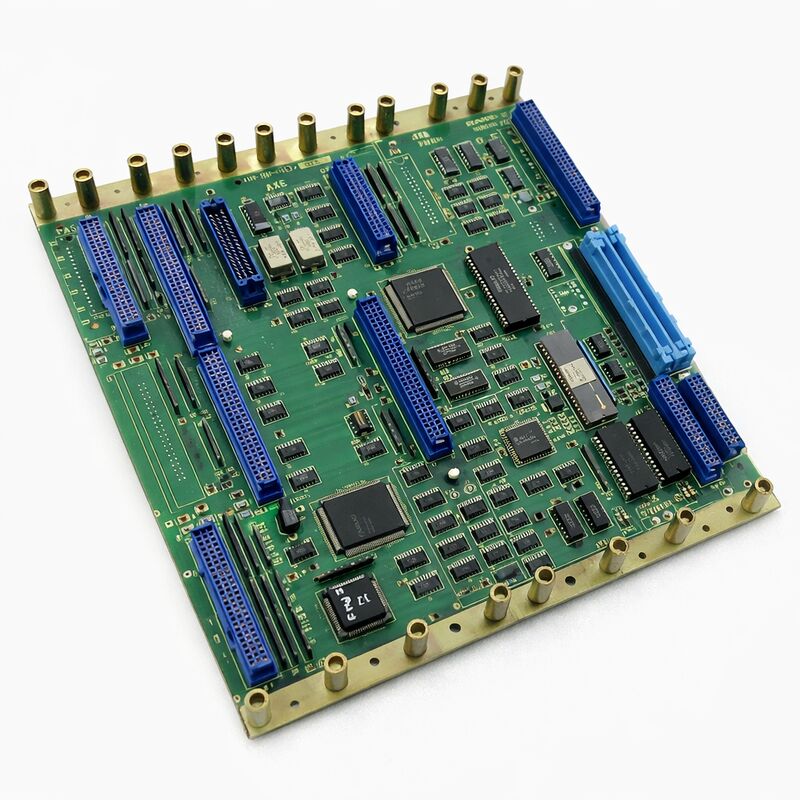

L'A20B-2001-0120 è il PCB principale per i controller CNC Serie 0 Modello D di FANUC, la scheda madre di formato medio che si trova al centro dell'architettura del controller 0-D.Esso occupa una posizione specifica nella cronologia della serie FANUC 0: una scheda di metà generazione che si trova tra le precedenti varianti 0-C a grandezza naturale e i modelli più recenti a mezza dimensione che lo seguirono.
La generazione 0-D ha perfezionato l'architettura 0-C con aggiornamenti alla velocità di elaborazione, supporto per l'interfaccia del driver seriale,e capacità di sistema mantenendo la stessa architettura fondamentale della scheda distribuita che ha reso la serie 0 così adattabile.
Il ruolo della scheda madre è architettonico, non solo computazionale.Dispositivi per l'inserimento e l'uscita, e le schede PMC si collegano tutte all'A20B-2001-0120 e comunicano attraverso di essa.
La scheda principale coordina il bus che queste schede periferiche condividono.Esso porta anche il processore principale che esegue il software operativo CNC e interpreta i programmi G-code e M-code che guidano la macchina.
Il 0-D di FANUC ha trovato spazio in un numero enorme di macchine utensili centri di tornitura in configurazione 0-TD, centri di lavorazione in configurazione 0-MD e vari 0-WD,Varianti 0-PD per applicazioni di elettrodiffussione e stampaggio a foraturaMolte di queste macchine sono ancora oggi in uso produttivo.
L'A20B-2001-0120 e' il componente che li tiene in funzione.
| Parametro | Valore |
|---|---|
| Numero della parte | A20B-2001-0120 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | PCB master (backplane/motherboard) |
| Serie di schede | A20B-2001 |
| Serie | FANUC Serie 0 Modello D |
| Formato | Mezza taglia |
| Configurazione | 0-MD (centro di lavorazione), 0-TD (centro di tornitura) |
| Architettura | Distribuito (le schede periferiche si collegano) |
| Scatene per schede periferiche | Memoria, asse, I/O, PMC |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Temperatura di conservazione | -20 60°C |
| Condizione disponibile | Nuovo (surplus) / rinnovato / riparato / sostituito |
Comprendere l'A20B-2001-0120 significa comprendere l'architettura distribuita della serie 0.
La scheda madre non è autosufficiente, non contiene i circuiti di controllo dell'asse, l'interfaccia I/O o la memoria da sola.
Queste funzioni sono gestite da schede periferiche dedicate che si collegano ai connettori della scheda principale.
La scheda principale incanala i segnali del bus tra di loro e fornisce le risorse di clock e processore condivise di cui hanno bisogno.
Nella configurazione 0-D più semplice, il master è accompagnato da tre schede periferiche: una scheda di memoria che contiene i parametri e i programmi del sistema; una scheda di asse che controlla i servo drive;e una scheda di I/O con interfaccia con il cablaggio di campo della macchina.
Il programma di scala PMC la logica di automazione della macchina si esegue da una cassetta PMC o da una scheda PMC dedicata. Configurazioni più complesse aggiungono un processore grafico per funzionalità di visualizzazione migliorate,pannelli di controllo degli assi aggiuntivi per il controllo dell'asse 5 e 6, e schede di sotto-CPU per il controllo sincronizzato o multi-via.
Questa configurabilità era la caratteristica che definisce la serie 0.
La stessa scheda madre potrebbe servire un semplice tornio a 2 assi o un complesso centro di lavorazione a 6 assi semplicemente cambiando le schede periferiche montate.I costruttori di macchine e gli utilizzatori finali potrebbero espandere le capacità man mano che i requisiti crescono.
La designazione "metà dimensione" descrive le dimensioni fisiche dell'A20B-2001-0120 rispetto alle precedenti schede master serie 0.Le prime schede master a grandezza naturale occupavano un'impronta più grande nel telaio del controller.
The half-size design reduced the board area while maintaining full functional capability — an engineering evolution that allowed for smaller controller enclosures without sacrificing any of the system's configuration options.
Il formato a metà dimensione ha anche ridotto il numero di slot per i connettori sulla scheda madre, che a sua volta definisce il numero massimo di schede periferiche che possono essere collegate direttamente.
Per le configurazioni che richiedono più schede rispetto alla capacità diretta della scheda madre, le sotto-schede o i backplanes di espansione estendono il sistema.
La documentazione della FANUC relativa alla configurazione specifica della macchina indica esattamente quali schede sono necessarie e come sono disposte.
Il guasto dell'A20B-2001-0120 si manifesta in genere come un completo guasto del controller il sistema non si avvia, o si ferma all'inizio della sua sequenza di avvio con un allarme di sistema.Prima di concludere il master board ha fallito, le schede periferiche devono essere smontate e ricostituite, i contatti dei connettori ispezionati e le tensioni di alimentazione verificate.Un certo numero di apparenti guasti della scheda madre si rivelano essere guasti a livello del connettore o problemi di alimentazione.
Quando la scheda madre è confermata come fonte di guasto, lo stato di backup dei parametri diventa critico.
La SRAM del controller 0-D, che contiene i parametri CNC, i parametri PMC e i programmi delle parti memorizzati, è in genere supportata da batteria e si trova sulla scheda di memoria, non sulla scheda madre stessa.Nella maggior parte delle configurazioni 0-D, i dati della scheda di memoria sopravvivono a una sostituzione della scheda madre senza perdite, a condizione che la scheda di memoria sia gestita correttamente durante lo scambio.
La procedura specifica di backup e ripristino dipende dalla configurazione della macchina.
D1: Il controller della serie 0-D mostra tutti i LED illuminati all'accensione, ma nulla appare sul CRT/display. Il CRT stesso è stato confermato funzionale.
Tutti i LED accesi a accensione senza inizializzazione del display sono compatibili con il mancato completamento della sequenza di avvio della scheda madre.
Tuttavia, questo sintomo può anche derivare da una scheda di memoria non funzionante se la scheda madre non è in grado di leggere il software di sistema dalla scheda di memoria, si arresta in questa fase.
Se la scheda di memoria è posizionata correttamente e il sintomo persiste, la scheda madre è il principale sospettato.
D2: è stata ottenuta una sostituzione A20B-2001-0120.
L'A20B-2001-0120 può avere interruttori DIP o impostazioni di jumper che configurano le opzioni hardware del controller (conteggio degli assi, tipo di interfaccia e impostazioni simili a livello di sistema).Prima di rimuovere la tavola originale, documentare o fotografare tutte le posizioni degli interruttori e dei pulsanti.
La scheda di ricambio deve essere impostata in modo identico, poiché impostazioni errate possono causare allarmi o comportamenti di asse errati anche con una scheda funzionalmente buona.
D3: La macchina è stata conservata per due anni. Quando viene accesa, tutti i parametri vengono persi e il controller mostra un errore di memoria.
La perdita di parametri dopo una memorizzazione prolungata indica quasi sempre una batteria di riserva SRAM esaurita, non un guasto della scheda madre.
Nell'architettura 0-D, la batteria è tipicamente situata sulla scheda di memoria.
Restaurare i parametri dal backup Solo se il problema persiste dopo la sostituzione della batteria, la scheda madre deve essere esaminata.
D4: L'A20B-2001-0120 è compatibile con i controller della serie 0-C o 0-F?
La serie 0 utilizzava concetti architettonici simili nelle generazioni C, D e F, ma le schede master non sono intercambiabili tra le generazioni.
L'organizzazione dei connettori, la tempistica del bus e la compatibilità del processore differiscono.
L'A20B-2001-0120 è progettato per la generazione 0-D in particolare.
Corrispondere sempre la scheda madre alla generazione specifica del controller.
D5: La macchina 0-D è ancora in produzione ma l'elettronica di controllo sta invecchiando.
Ristrutturazione a livello di scheda sostituzione di condensatori elettrolitici, batterie,e eventuali componenti passivi degradati .
La sostituzione completa della scheda madre è appropriata quando la scheda presenta un guasto di componente confermato che non è economicamente riparabile,o quando è disponibile una scheda di ricambio rinnovata e testata e il rischio di produzione di una scheda originale invecchiata è inaccettabile.
Mantenere in loco una macchina di ricambio A20B-2001-0120 testata è la misura più pratica per ridurre i rischi per una macchina 0-D critica per la produzione.
