Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2001-0820 |
Codice articolo: A20B-2001-0820
Produttore: FANUC Corporation (Giappone)
Tipo di prodotto: Scheda di controllo amplificatore servo (generazione iniziale)
Serie scheda: A20B-2001
Famiglia di azionamenti: FANUC Alpha Series SVM1 (Modulo amplificatore servo monoasse)
Generazione: Serie Alpha iniziale — predecessore delle serie successive A20B-2001-093x

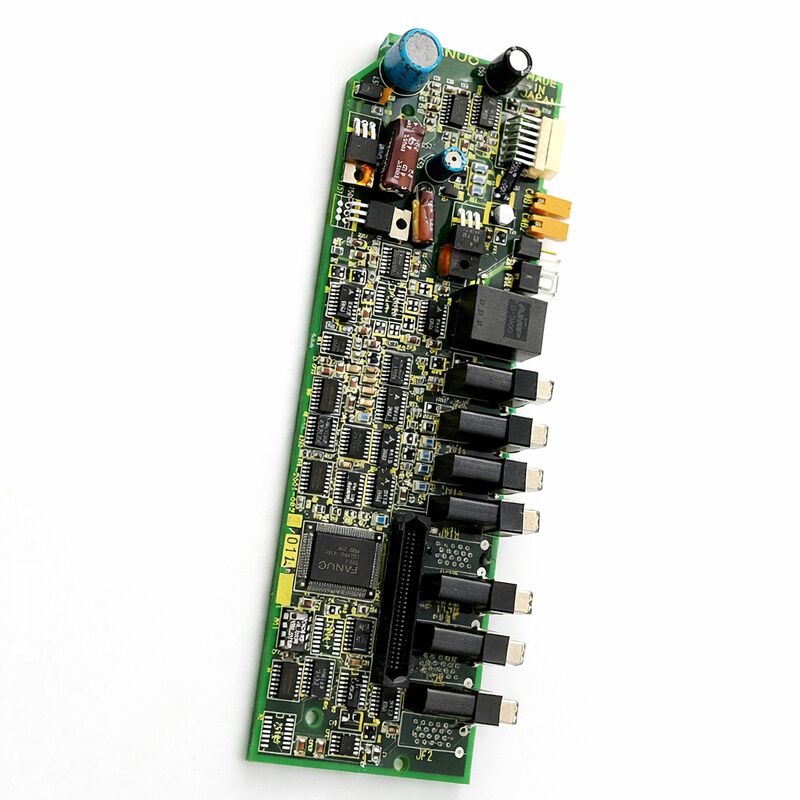

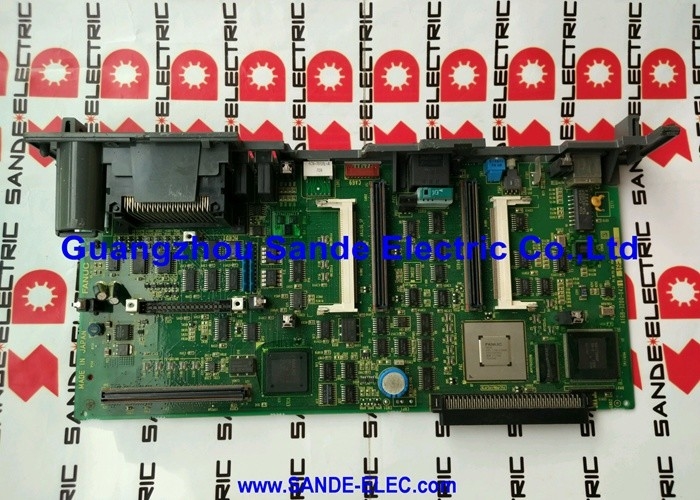

L'A20B-2001-0820 è una scheda di controllo di generazione iniziale per l'SVM1 (modulo amplificatore servo monoasse) della serie Alpha di FANUC.
Si trova sulla faccia anteriore dell'unità di azionamento SVM1 — la scheda che contiene l'elettronica di controllo, l'elaborazione servo DSP, l'interfaccia di comunicazione CNC e gli indicatori di stato dell'azionamento per un amplificatore servo monoasse.
Questa specifica scheda precede le varianti A20B-2001-093x più comunemente citate, che sono diventate lo standard per la gamma Alpha SVM1 successiva.
Il sistema di amplificatori servo Alpha di FANUC è stato introdotto come un importante passo avanti rispetto alla precedente gamma SVU (Servo Unit).
L'architettura Alpha utilizzava una topologia a bus DC condiviso — un PSM (Power Supply Module) forniva la linea DC e i moduli SVM attingevano da essa per pilotare singoli motori servo.
L'SVM1 pilotava un singolo asse servo. Ogni unità SVM1 conteneva una scheda di controllo e una scheda di cablaggio/alimentazione.
La scheda di controllo era la metà intelligente: eseguiva l'algoritmo servo, comunicava con il controller CNC tramite fibra ottica e forniva i segnali di gate drive ai transistor di potenza nella sezione di potenza dell'azionamento.
L'A20B-2001-0820 era la scheda di controllo per le prime configurazioni SVM1 della serie Alpha.
Ha preceduto le revisioni che hanno affrontato l'intervallo di corrente ampliato coperto dalle schede -093x successive.
Le macchine e i controller che sono stati installati con il sistema di azionamento Alpha originale — prima che le revisioni successive raggiungessero il mercato — contengono questa generazione di schede precedente.
Queste macchine sono ancora in servizio e, quando la scheda di controllo di uno di questi moduli SVM1 iniziali si guasta, l'A20B-2001-0820 è la sostituzione corretta.
| Parametro | Valore |
|---|---|
| Codice articolo | A20B-2001-0820 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Scheda di controllo amplificatore servo (generazione iniziale) |
| Serie scheda | A20B-2001 |
| Famiglia di azionamenti | FANUC Alpha SVM1 |
| Generazione | Serie Alpha iniziale |
| Interfaccia | Fibra ottica (comunicazione seriale servo CNC) |
| Display di stato | Indicatore di stato LED |
| Origine | Giappone |
| Temperatura operativa | 0 – 55°C (installato nell'azionamento) |
| Temperatura di stoccaggio | −20 – 55°C |
| Umidità | 75% RH max (senza condensa) |
| Condizione disponibile | Nuovo (in surplus) / Ricondizionato / Riparato |
L'introduzione da parte di FANUC della serie Alpha ha rappresentato una transizione dall'architettura SVU al sistema SVM/PSM a bus condiviso che è diventato standard.
Le prime unità Alpha SVM1 hanno stabilito l'architettura fondamentale che è rimasta in uso per tutta la vita commerciale della serie Alpha.
Il layout della scheda di controllo, l'interfaccia di comunicazione in fibra ottica, il LED di stato montato frontalmente e il posizionamento dei fusibili sono stati tutti stabiliti con questa generazione iniziale.
Le schede di generazione iniziale come l'A20B-2001-0820 utilizzavano gli stessi principi operativi dei loro successori: il DSP eseguiva contemporaneamente i loop di posizione, velocità e corrente; il collegamento in fibra ottica era collegato al controller CNC; la scheda di potenza riceveva i segnali di gate drive dalla scheda di controllo.
Questi principi sono stati portati avanti in tutte le versioni successive di Alpha SVM.
Ciò che è cambiato tra le generazioni è stata l'implementazione hardware specifica — le generazioni di IC, la copertura della corrente nominale, i piccoli perfezionamenti dell'interfaccia.
Questa continuità significa che l'approccio diagnostico e di manutenzione sviluppato per le schede Alpha SVM successive si applica ugualmente alle macchine che utilizzano l'A20B-2001-0820.
I codici di stato LED seguono le stesse convenzioni.
Le categorie di allarme — errori di comunicazione, guasti del gate drive, guasti dell'alimentazione — sono strutturate in modo identico.
Un tecnico familiarizzato con le schede Alpha SVM successive troverà le schede di generazione iniziale immediatamente familiari.
Il display LED montato frontalmente sull'A20B-2001-0820 è il riferimento diagnostico primario quando l'azionamento produce un allarme.
Il display mostra un codice numerico o alfabetico che identifica la specifica condizione di guasto.
Questi codici corrispondono alle categorie di guasto descritte nella documentazione di manutenzione dell'amplificatore servo Alpha.
Un display vuoto — nessuna indicazione — significa che l'alimentazione della scheda di controllo non funziona.
Questo potrebbe essere un fusibile bruciato sulla scheda, un guasto del circuito di alimentazione interno o l'assenza della tensione del bus DC esterna che alimenta i circuiti di alimentazione della scheda.
Il fusibile Daito sulla faccia anteriore della scheda è il primo componente da controllare.
Un display di "–" (trattino) indica che l'azionamento è alimentato e in attesa che il CNC emetta il suo segnale di pronto. Questo è normale durante la fase di pre-avvio.
Un display "0" indica la piena prontezza dell'azionamento con il motore energizzato. Qualsiasi altro codice di visualizzazione è un allarme che richiede un'indagine.
L'A20B-2001-0820 occupa una posizione interessante nella catena di approvvigionamento del mercato secondario.
È abbastanza vecchio che le scorte originali FANUC siano esaurite, ma le macchine che serviva non sono abbastanza vecchie da essere state uniformemente sostituite.
Molte sono ancora in funzione. Quando la scheda di controllo dell'azionamento si guasta su una di queste macchine, l'approvvigionamento di una sostituzione testata richiede di navigare nel mercato delle schede in surplus e ricondizionate piuttosto che nei canali di distribuzione standard.
Le unità in surplus testate da macchine dismesse sono la fonte più comune.
Una scheda professionalmente ricondizionata — dove i condensatori e altri componenti invecchiati sono stati sostituiti e la scheda è stata testata funzionalmente in un'unità di azionamento Alpha SVM1 — è l'opzione di massima fiducia. Una scheda in surplus non testata comporta un rischio maggiore.
Il test chiave per qualsiasi scheda di ricambio è il test funzionale in un'unità di azionamento SVM1 con un carico di motore servo reale. Il test su banco con alimentazione applicata ma senza motore collegato conferma che la scheda si accende e il display di stato si inizializza, ma non conferma che i loop di controllo di corrente o l'elaborazione del feedback funzionino correttamente.
Il test funzionale completo richiede un azionamento con un motore.
D1: L'azionamento Alpha SVM1 mostra un allarme di errore di comunicazione immediatamente all'accensione. Il cavo in fibra ottica è confermato integro. Il controller CNC stesso funziona correttamente. Si tratta dell'A20B-2001-0820?
Un errore di comunicazione all'accensione con un cavo in fibra integro e un CNC funzionante indica il circuito ricevitore ottico della scheda di controllo.
La scheda riceve la comunicazione seriale del CNC tramite la fibra ottica; se il circuito ricevitore si è degradato o guastato, la scheda non può stabilire la comunicazione con il CNC.
Pulire la porta del connettore ottico sulla scheda, quindi riprovare.
Se l'allarme persiste, il circuito ricevitore della scheda è guasto e la scheda richiede la sostituzione.
D2: Questa è descritta come una scheda di "generazione iniziale". È compatibile con tutte le varianti dell'unità di azionamento Alpha SVM1?
L'A20B-2001-0820 è stata montata in specifiche varianti dell'unità di azionamento SVM1 nella serie Alpha iniziale. Se sia compatibile con una specifica unità di azionamento SVM1 dipende dal numero di modello dell'unità di azionamento e dalla sua specifica scheda corrispondente.
La documentazione dell'unità di azionamento o il documento di descrizione degli amplificatori GE FANUC Alpha elencano quale specifica scheda di controllo utilizza ciascun modello SVM1.
Confermare il numero di modello completo dell'unità di azionamento SVM1 e verificare la scheda di controllo corretta prima dell'installazione.
D3: Dopo che una macchina è rimasta inattiva per 18 mesi, l'Alpha SVM1 iniziale mostra un comportamento erratico — a volte si inizializza correttamente e a volte produce codici di allarme diversi su cicli di accensione consecutivi. La scheda si sta guastando?
Codici di allarme erratici e incoerenti su una scheda di generazione iniziale dopo un lungo periodo di inattività sono coerenti con l'invecchiamento dei componenti — in particolare i condensatori sulla scheda di controllo che si sono asciugati durante il periodo di stoccaggio.
I condensatori elettrolitici invecchiati nella sezione di alimentazione della scheda di controllo producono tensioni di alimentazione instabili che causano un funzionamento erratico.
Un ricondizionamento della scheda che sostituisce i condensatori elettrolitici e testa funzionalmente la scheda è la risposta appropriata prima di condannare completamente la scheda.
D4: L'A20B-2001-0820 può essere sostituita con la scheda successiva A20B-2001-0930?
Queste sono diverse generazioni di schede all'interno della stessa famiglia A20B-2001. Se la successiva -0930 è un sostituto fisico ed elettrico diretto per la precedente -0820 in una specifica unità di azionamento SVM1 dipende dal design dell'unità di azionamento.
Alcune configurazioni di unità di azionamento possono accettare una revisione della scheda successiva; altre hanno differenze hardware che rendono la sostituzione inappropriata.
Verificare con la documentazione specifica dell'unità di azionamento o con uno specialista qualificato del servizio di azionamenti FANUC prima di tentare una sostituzione tra revisioni.
D5: Il fusibile Daito dell'azionamento è saltato. Dopo averlo sostituito, la scheda è funzionale ma lo stesso fusibile è saltato di nuovo tre settimane dopo. Cosa sta succedendo?
Un guasto ricorrente del fusibile indica una causa principale persistente piuttosto che un singolo evento.
Le cause comuni includono un condensatore elettrolitico guasto sull'alimentazione della scheda che crea periodicamente un picco di corrente di breve durata, un guasto di dispersione nella connessione del bus DC esterna che crea un sovratensione quando il bus si carica, o un componente di gate driver indebolito che assorbe corrente eccessiva in specifiche condizioni operative.
Indagare su ciascuno di questi prima di sostituire un altro fusibile — senza affrontare la causa principale, il fusibile di ricambio si guasterà di nuovo.
