| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2001-0931 |

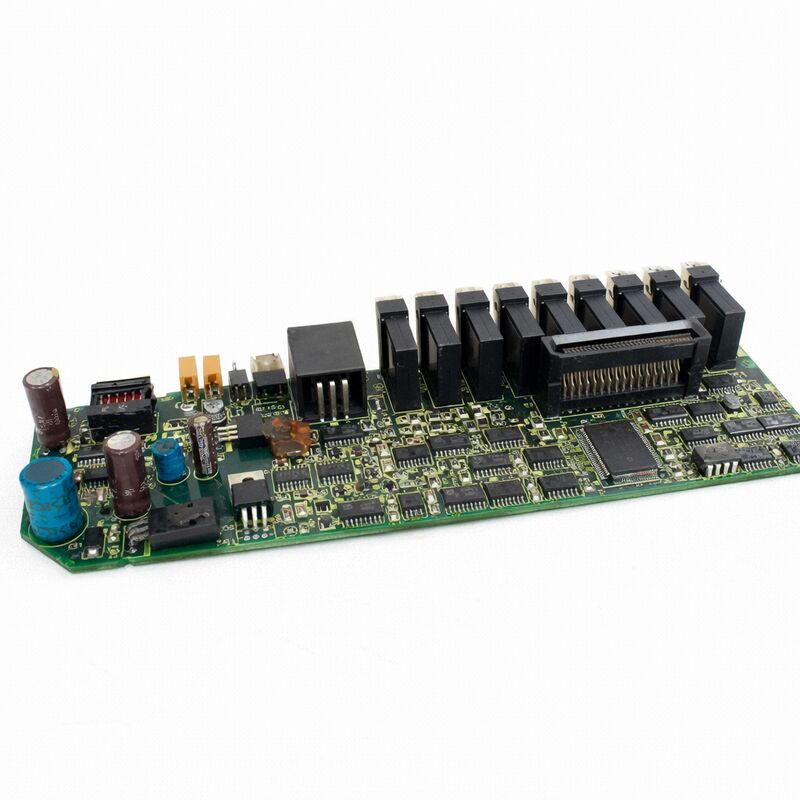

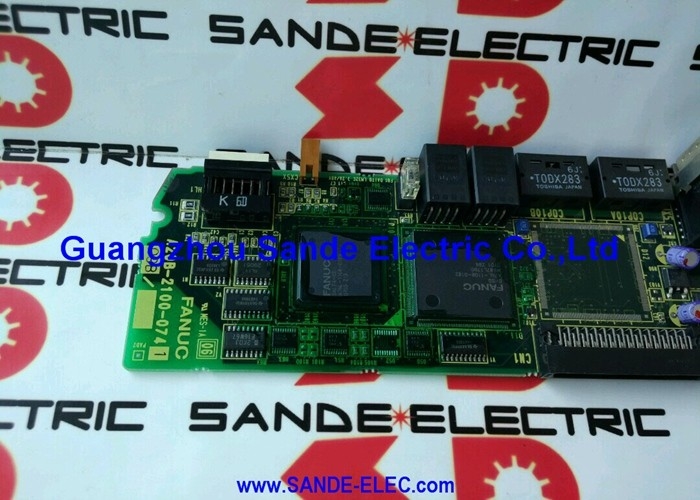

La FANUC A20B-2001-0931 è la scheda di controllo — comunemente chiamata "scheda superiore" — per la famiglia di amplificatori servo a doppio asse SVM2 della serie Alpha di FANUC.
L'SVM2 (Servo Valve Module, 2 assi) era il modulo di azionamento a doppio asse standard di FANUC degli anni '90, ampiamente installato su centri di lavoro e centri di tornitura in coppie o terne per controllare gli assi X, Y e Z.
Ogni modulo A06B-6079 controlla due assi del servomotore in modo indipendente utilizzando uno stadio di conversione di potenza comune, con la scheda superiore A20B-2001-0931 che gestisce contemporaneamente gli algoritmi di controllo di entrambi gli assi su una singola PCB.
L'interfaccia di tipo A supportata dall'A20B-2001-0931 è il protocollo di comando servo analogico di FANUC — il predecessore del bus digitale in fibra ottica FSSB.
In un sistema di tipo A, l'unità di sistema CNC invia a ciascun modulo di azionamento un segnale di comando di velocità analogico di ±10V per ciascun asse, più segnali digitali di abilitazione e reset, tramite un cavo multiconducitore convenzionale.
La scheda di controllo converte questi ingressi analogici in riferimenti di anello di corrente, esegue il calcolo del controllo PWM e emette segnali di pilotaggio del gate agli IGBT di potenza.
Il feedback dell'encoder dai servomotori ritorna alla scheda di controllo tramite un cavo di feedback separato, completando i loop di controllo di posizione e velocità.
Questa generazione di interfaccia di tipo A si trova su macchine prodotte dalla fine degli anni '80 fino alla metà/fine degli anni '90 — ancora in numero considerevole in molti ambienti di produzione. Quando un modulo di azionamento A06B-6079 sviluppa un guasto a livello di controllo, la scheda superiore A20B-2001-0931 è il ricambio mirato per ripristinare la funzionalità.
| Parametro | Valore |
|---|---|
| Funzione | Scheda di controllo servo drive a doppio asse |
| Moduli compatibili | A06B-6079-H2xx (serie SVM2) |
| Interfaccia | PWM analogico di tipo A |
| Assi controllati | 2 (simultanei) |
| Coppia scheda di potenza | A16B-2202-0772 / A16B-2203-0592 |
| Stato | Ricambio dismesso |
| Origine | Giappone |
Ogni modulo SVM2 A06B-6079 è un azionamento a due assi autonomo in un unico chassis alto circa 300 mm e largo 80 mm. Internamente, il modulo è diviso in due schede collegate tramite un connettore backplane:
La scheda base (A16B-2202-0772 o A16B-2203-0592) è la scheda di elaborazione della potenza — contiene il raddrizzatore trifase che converte l'alimentazione CA nel bus CC, i condensatori del bus CC, i moduli di potenza IGBT per entrambi gli assi, i circuiti di rilevamento della corrente e i circuiti di pilotaggio del gate.
La scheda base gestisce tutti gli elementi ad alta potenza ed è tipicamente più resistente ai guasti di natura elettrica (sebbene suscettibile a stress termici dovuti a raffreddamento inadeguato o a eventi di sovracorrente del motore).
La scheda superiore (A20B-2001-0931) è il livello di controllo e intelligenza — processori di segnale digitale che eseguono la legge di controllo della coppia, circuiti operazionali che leggono il feedback di corrente dai sensori della scheda base, ricevitori di dati encoder che decodificano il feedback del motore, circuiti di ingresso analogico che ricevono il comando di ±10V dal CNC e tutti i circuiti di comunicazione e stato.
La scheda superiore è più esposta agli effetti secondari dei guasti del motore (tramite i segnali di feedback di corrente) e ai guasti dovuti all'invecchiamento (condensatori elettrolitici sulle sue linee di alimentazione).
In un'installazione di servo drive di tipo A, il cablaggio tra l'unità di sistema CNC e il modulo A06B-6079 passa attraverso un cavo multiconducitore standard D-sub a 50 pin o equivalente che trasporta:
Segnali di comando: Riferimenti di velocità analogici (±10V, uno per asse), segnali di direzione, segnali di abilitazione e segnali di uscita dell'encoder di posizione (se il CNC utilizza il modulo di azionamento come contatore di posizione).
Segnali di feedback: Dati seriali dell'encoder del motore (protocollo seriale FANUC, seriale a cavo singolo), segnali di controllo del freno del motore, segnali di uscita di allarme del drive.
La dipendenza dell'architettura di tipo A dai segnali di comando analogici la rende sensibile all'integrità del cavo: corrosione dei pin del connettore, interruzioni della continuità dello schermo e accoppiamento EMI da cavi di alimentazione adiacenti si manifestano come errori di posizionamento, oscillazioni di velocità o allarmi servo intermittenti.
Prima di dichiarare guasta una scheda A20B-2001-0931, è necessario verificare la continuità dello schermo del cavo di comando, la pulizia del connettore e l'ampiezza del segnale al connettore del drive.
Quando un modulo A06B-6079 presenta codici di allarme, è necessario identificare la scheda responsabile prima di ordinare un ricambio.
La scheda superiore (A20B-2001-0931) è il colpevole più probabile per:
Allarmi di tipo comunicazione — il ricevitore seriale dell'encoder della scheda, il ricevitore del cavo di comando e i circuiti di interfaccia CNC sono tutti all'interno dell'elettronica della scheda superiore.
Allarmi di controllo corrente (allarme servo 8, 9, A, 4, 5, 6) — dove il loop di controllo stesso non riesce a regolare correttamente la corrente, causato da op-amp, ADC o componenti DSP guasti sulla scheda superiore.
"Entrambi gli assi guasti simultaneamente" — poiché entrambi gli assi condividono la singola scheda superiore, un guasto della scheda superiore disabilita simultaneamente entrambi gli assi del modulo.
Un guasto della scheda base tipicamente interessa un asse (un set di IGBT) lasciando l'altro funzionante.
La scheda base è più probabilmente responsabile di: scatti di sovracorrente correlati a specifiche condizioni di carico, guasti di tensione del bus CC e guasti a singolo asse in cui sono guasti un fase o gli IGBT di un asse.
D1: Il modulo A06B-6079-H206 mostra l'allarme "SV-8" su entrambi gli assi L e M contemporaneamente. Ciò indica un guasto della scheda superiore?
Un allarme simultaneo su entrambi gli assi di un singolo modulo SVM2 suggerisce fortemente la scheda superiore (A20B-2001-0931), poiché entrambi gli assi condividono i circuiti di ricezione encoder e di controllo della singola scheda superiore.
Se lo stesso allarme appare su drive collegati a una coppia diversa di cavi encoder — confermando che i cavi e gli encoder sono funzionanti — la scheda superiore è il principale sospettato.
L'installazione di una scheda superiore A20B-2001-0931 funzionante sul modulo sospetto (con alimentazione spenta e bus scaricato) risolve definitivamente la diagnosi.
D2: L'A20B-2001-0931 di un modulo SVM2-20/20 può essere utilizzato in un modulo SVM2-40/40?
L'A20B-2001-0931 è la scheda superiore comune a diverse varianti SVM2 A06B-6079 — appare sia in H203 (SVM2-20/20) che in H206 (SVM2-40/40) e altre varianti.
Le funzioni di controllo e comunicazione della scheda superiore sono identiche in questi modelli; la corrente nominale dell'asse è determinata dai moduli IGBT sulla scheda base, non dalla scheda superiore.
Un A20B-2001-0931 da un modulo 20/20 funzionante può quindi essere utilizzato per testare o sostituire la scheda superiore in un modulo 40/40.
Confermare controllando il manuale di manutenzione FANUC specifico per la serie A06B-6079 per verificare che il numero di parte della scheda superiore corrisponda tra le varianti previste.
D3: Dopo aver installato una scheda A20B-2001-0931 sostitutiva, il servo genera ancora un allarme all'avvio. Quali sono le cause probabili?
Dopo la sostituzione della scheda superiore, controllare:
(1) tutti i connettori tra la scheda superiore e la scheda base sono completamente e correttamente inseriti — pin del connettore disallineati causano falsi allarmi;
(2) i collegamenti del cavo di feedback dell'encoder della scheda sostitutiva sono nelle prese corrette — i connettori encoder degli assi L e M devono corrispondere all'etichettatura del cavo;
(3) i parametri dell'asse sul CNC potrebbero richiedere verifica — se la scheda sostitutiva ha una revisione firmware diversa, i parametri potrebbero richiedere conferma o ricaricamento dal backup;
(4) le linee di alimentazione della scheda base dovrebbero essere misurate al connettore della scheda superiore — se le linee +5V o ±15V dalla scheda base sono fuori specifica, i circuiti della scheda superiore non possono funzionare correttamente anche se la scheda stessa è buona.
D4: Come deve essere imballato l'A20B-2001-0931 per la restituzione a un centro di riparazione e quali informazioni devono accompagnarlo?
La scheda deve essere inserita in una busta antistatica ESD (non plastica ordinaria), quindi imbottita contro gli urti fisici all'interno di una scatola rigida.
Le seguenti informazioni aiutano i centri di riparazione a testare e calibrare correttamente la scheda: il numero d'ordine completo del modulo di azionamento (A06B-6079-Hxxx), il tipo di macchina e la serie del controllo CNC, i codici di allarme specifici che sono apparsi prima della rimozione della scheda e se il guasto era costante o intermittente.
Alcuni centri di riparazione richiedono anche le informazioni della scheda base, poiché il firmware e le impostazioni di calibrazione della scheda superiore dipendono talvolta dalla revisione della scheda base.
D5: Qual è la vita utile prevista di un A20B-2001-0931 ricondizionato e cosa si guasta tipicamente per primo?
I componenti principali che limitano la durata sono i condensatori elettrolitici nella sezione di alimentazione interna della scheda — questi si degradano a causa dell'evaporazione dell'elettrolita e dei cicli di calore, mostrando tipicamente una riduzione misurabile della capacità dopo 10-15 anni di servizio industriale continuo a temperature ambiente elevate.
Una scheda ricondizionata con sostituzione completa dei condensatori da un centro di riparazione FANUC affidabile dovrebbe fornire 5-10+ anni di servizio aggiuntivo in un armadio di azionamento ben mantenuto a temperature operative normali.
I punti di guasto secondari includono gli optoisolatori del ricevitore dati encoder (che possono degradarsi se il cavo encoder ha una schermatura scadente e ha trasportato interferenze ad alta frequenza) e gli op-amp analogici nel percorso di feedback di corrente (suscettibili a danni ESD durante la manutenzione).
