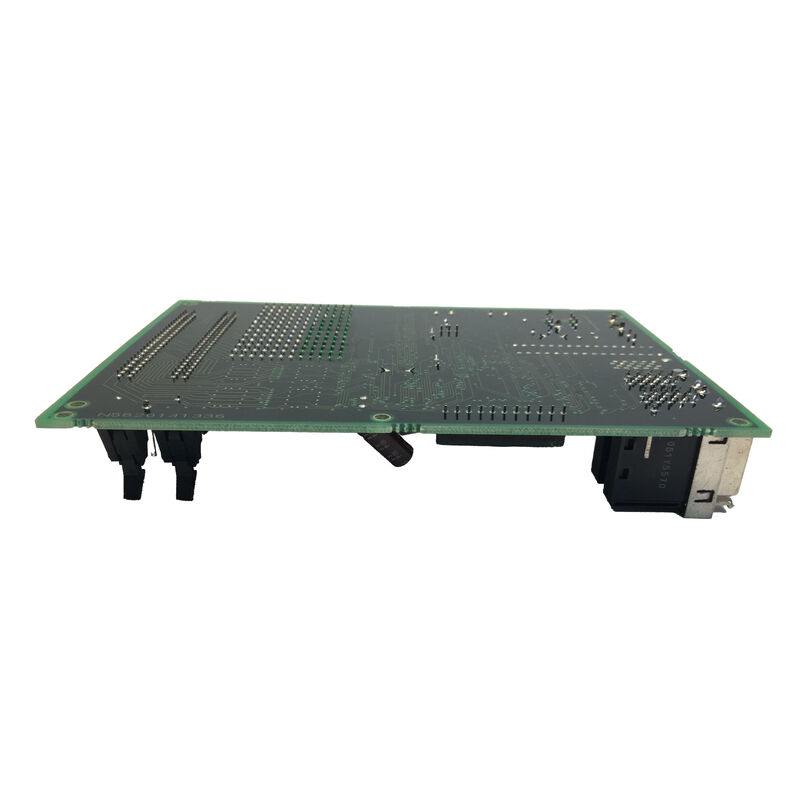

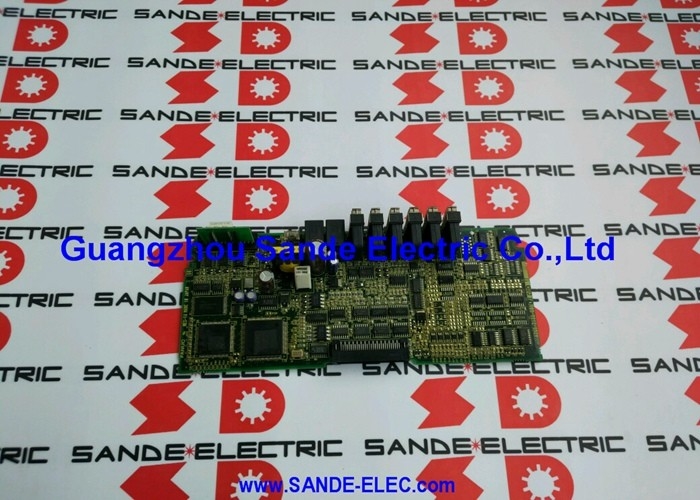

IlFANUC A20B-2002-0031è il circuito integrato di controllo del servoamplificatore per la serie FANUC Alpha SVU1-40 e le relative configurazioni di azionamento.

all'interno della famiglia di servo control board A20B-2002, the -0031 variant steps up from the -0030 (which serves the smaller SVU1-12 and SVU1-20 models) to cover the higher-current SVU1-40 and SVU1-80 configurations — drives designed for larger Alpha series servo motors such as the α12/2000 and α22/2000.

Questa scheda si trova all'incrocio tra controllo digitale ed elettronica ad alta potenza.riceve i comandi servo digitali dal sistema CNC e elabora il feedback dell'encoder dal servomotore.

Dall'altro lato, emette segnali di azionamento del gate che controllano i transistor IPM (Intelligent Power Module) o IGBT che alla fine cambiano la corrente del motore.Tutto ciò che accade tra la posizione comandata del CNC e la coppia effettiva di uscita del motore passa attraverso i circuiti logici su questo PCB.

L'architettura della SVU supportata dall'A20B-2002-0031 è il formato di azionamento autonomo di FANUC ogni unità SVU contiene un proprio raddrizzatore di potenza, un banco di condensatori del bus CC e un circuito di scarica rigenerativa,rendendolo completamente autonomo.

Ciò consente di montare le unità SVU da remoto all'interno della struttura della macchina, vicino ai rispettivi servomotori, anziché richiedere un cabinet di azionamento centralizzato.

Il circuito integrato di controllo A20B-2002-0031 consente questa operazione autonoma fornendo tutte le informazioni di controllo necessarie all'unità per operare in modo indipendente una volta alimentata e comandata dal CNC.

Specificità principali

Quando il -0031 si inserisce nella sequenza della scheda di controllo A20B-2002

La serie di PCB di controllo A20B-2002-003x di FANUC copre l'intera gamma di amplificatori monoasse Alpha SVU1 attraverso una progressione logica corrispondente alla potenza attuale dell'unità:

• A20B-2002-0030: SVU1-12 (3A), SVU1-20
• A20B-2002-0031: SVU1-40, SVU1-80 (corrente più elevata)
• A20B-2002-0050: SVU1-130 (unità monoasse più grande)

Ogni revisione della scheda (-0030, -0031, -0050) ha specifiche di componenti leggermente diverse su misura per i livelli attuali dell'unità che controlla, in particolare la scalazione dell'amplificatore sensoriale corrente,la capacità di corrente di azionamento del cancello per i moduli IPM più grandi in azionamenti a corrente superiore;, e le impostazioni di soglia di sovraccarico memorizzate nel firmware.

Il -0031 non può essere semplicemente sostituito con il -0030 in un'unità a bassa potenza senza il rischio di una scalazione errata della corrente.

Interfaccia di tipo B  Come l'A20B-2002-0031 riceve i comandi

The Type-B interface distinguishes this generation of FANUC servo amplifier from both the earlier Type-A analogue drives (which received ±10V velocity commands) and the later FSSB-based digital drives (which receive digital fibre-optic serial commands).

Nel funzionamento di tipo B, la scheda di controllo dell'asse del CNC emette un segnale PWM di un'onda quadrata a una frequenza portante fissa con un ciclo di lavoro proporzionale alla velocità comandata.Il controllo PCB sul SVU demodula questo segnale PWM per estrarre il comando velocità, quindi azionare il circuito di controllo corrente del motore in base a questo riferimento.

L'interfaccia di tipo B è presente nei sistemi CNC FANUC serie 0C, 15A/B, 16A/B, 18A e 21TA – una generazione che si estende per la maggior parte degli anni '90 nella produzione di macchine utensili.Le macchine equipaggiate con queste generazioni CNC e con gli azionamenti Alpha SVU continuano a funzionare in ambienti di produzione in tutto il mondo, rendendo l'A20B-2002-0031 un componente di manutenzione rilevante nonostante il suo status di interruzione.

Corrispondenza tra il firmware e i parametri del motore

Il PCB di controllo A20B-2002-0031 contiene un firmware che implementa l'algoritmo di controllo del servomotore.e il modello elettrico del motore (resistenzaQuesti parametri devono corrispondere al servomotore specifico collegato all'azionamento.

FANUC carica questi parametri nell'unità durante la configurazione di fabbrica dell'unità di azionamento A06B-6089.

Quando viene installato un A20B-2002-0031 di sostituzione, i parametri del motore memorizzati nel firmware della scheda originale devono essere ripristinati.

L'interfaccia di inserimento dei parametri del pannello anteriore dell'SVU (accessabile tramite i quattro pulsanti: MODE, UP, DOWN, DATA SET) consente l'inserimento manuale dei parametri facendo riferimento al manuale di manutenzione dell'SVU (B-65195EN).

In alternativa, se il PCB originale è fisicamente danneggiato ma il chip NV-RAM è intatto, il chip può essere trasferito sulla scheda di ricambio per preservare il set di parametri originale.

Domande frequenti

D1: Come si identifica l'SVU1-40 (A06B-6089-H104) utilizzando l'A20B-2002-0031 anziché l' -0030?

La scheda di specifiche dell'unità e il manuale di manutenzione della serie FANUC Alpha (B-65195EN) elencano esplicitamente le specifiche del PCB per ogni modello di SVU.L'H101 (SVU1-12) e l'H102 (SVU1-20) utilizzano la scheda -0030.

L'H104 (SVU1-40) utilizza il -0031 in combinazione con la scheda di cablaggio -0040.

La targa dell'unità conferma la specifica dell'ordine (A06B-6089-HXXX), che identifica in modo univoco il contenuto dei PCB.Non sostituire mai un -0030 con un -0031 o viceversa senza confermare la compatibilità di corrente e parametro.

D2: L'SVU1-40 mostra un allarme DCSW (fallimento del circuito di scarica rigenerativa).

L'allarme DCSW monitora il circuito di scarica rigenerativa dell'SVU.che utilizza un'unità di scarica rigenerativa esterna separata (A06B-6089-H500 o simile) anziché una resistenza integrata, l'allarme può indicare: un termostato a circuito aperto nell'insieme della resistenza esterna, un collegamento difettoso nel circuito di monitoraggio del termostato sul circuito di controllo,o una resistenza rigenerativa veramente sovraccaricata.

Il PCB di controllo è l'elemento di segnalazione, ma raramente la causa principale del DCSW. Controlla l'unità di scarica esterna e il suo collegamento all'unità prima di sospettare la scheda di controllo.

D3: L'A20B-2002-0031 di una SVU1-80 funzionante può essere utilizzato per riparare una SVU1-40 non funzionante?

Il -0031 è il PCB specificato sia per la SVU1-40 (H104) che per la SVU1-80 (H105). Tuttavia, la scheda di cablaggio è diversa: H104 utilizza A20B-2002-0040 e H105 utilizza A20B-2002-0041.

Se il solo PCB di controllo è il componente difettoso e le schede di cablaggio sono diverse tra i due modelli di azionamento,una sostituzione della scheda di controllo cross-model richiede la verifica che il set di parametri del firmware memorizzato nella NV-RAM del PCB sia appropriato per la configurazione del motore e dell'unità di destinazione.

Se la NV-RAM contiene i parametri corretti per il motore del nuovo azionamento, la sostituzione è fattibile.

D4: Quali sono le modalità di guasto tipiche dell'A20B-2002-0031 nelle unità SVU a lungo termine?

The most common age-related failure is electrolytic capacitor degradation on the PCB's internal power supply rails — capacitors in the 10–100µF range on the control board's ±15V and +5V supply lose capacitance and increase ESR after 10–15 years of continuous operation.

Questo si manifesta come un comportamento servo instabile o oscillatorio prima di progredire fino a un completo guasto.

La seconda modalità comune è la corruzione dei dati NV-RAM il chip NV-RAM che memorizza i parametri del motore può fallire, causando l'avvio dell'unità con parametri errati o zero, producendo allarmi servo immediati.Il danno ESD al circuito del ricevitore del segnale di comando è la modalità di guasto più comune causata da eventi.

D5: Quali informazioni sono necessarie prima di inviare un A20B-2002-0031 difettoso a un centro di riparazione?

Fornire: la specifica completa dell'ordine di azionamento SVU (A06B-6089-HXXX), il tipo di servomotore collegato all'azionamento (A06B-XXXX-BXXX dalla targhetta del motore), la serie e il modello CNC (serie 0C, 16B,18A, ecc.), il codice di allarme (s) visualizzato sull'indicatore LED della SVU al momento del guasto e se il guasto è stato improvviso (evento-driven,come dopo una collisione o un'ondata di corrente) o graduale (aumento della frequenza degli allarmi nel corso di settimane o mesi).

Queste informazioni consentono al centro di riparazione di replicare la condizione di guasto e di confermare che la riparazione è pienamente efficace prima della restituzione.
