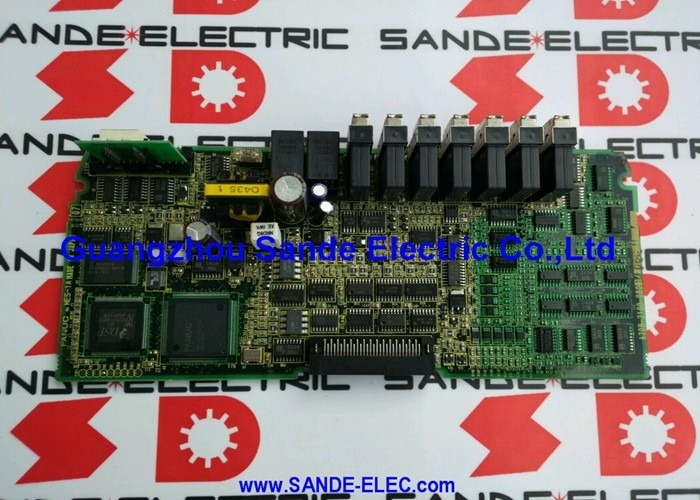

FANUC A20B-2002-0210 | Scheda interfaccia Power C / HSSB — Scheda di comunicazione CNC-PC seriale ad alta velocità, serie A20B-2002, origine Giappone

Panoramica

La FANUC A20B-2002-0210 è la scheda interfaccia HSSB (High-Speed Serial Bus) — l'hardware che rende possibili le architetture "Power C" e Open CNC di FANUC. Per capire perché questa scheda è importante, è utile capire cosa è stato progettato per fare l'HSSB.

Tra la metà e la fine degli anni '90, FANUC riconobbe che i costruttori di macchine utensili e gli utenti finali desideravano sempre più integrare la capacità di calcolo standard dei PC accanto al controllo in tempo reale del CNC — per interfacce operatore personalizzate, streaming di programmi DNC dai server di produzione, raccolta dati di produzione, gestione della vita utensile e integrazione di processo.

La sfida era che i bus di espansione PC standard (ISA, PCI) non potevano soddisfare i requisiti di latenza in tempo reale dello scambio dati CNC, e le porte seriali standard (RS-232) erano troppo lente per i trasferimenti di programmi di grandi dimensioni. La risposta di FANUC fu l'HSSB — un bus seriale proprietario specificamente progettato per comunicazioni deterministiche ad alta larghezza di banda tra un CNC FANUC e un PC co-localizzato.

L'A20B-2002-0210 è l'hardware lato CNC di questa connessione HSSB. Si installa nel backplane del sistema CNC (o in uno slot dedicato su un set di schede interfaccia FANUC) e gestisce il protocollo del bus seriale sul lato CNC del collegamento.

Il lato PC è servito da una scheda interfaccia HSSB complementare (tipicamente una scheda ISA o PCI installata nel PC) — insieme, le due schede creano un canale di comunicazione dedicato tra l'ambiente di elaborazione in tempo reale del CNC e il sistema operativo general-purpose del PC.

Specifiche chiave

HSSB — Cos'è e perché era necessario

L'High-Speed Serial Bus è stata la soluzione di FANUC al divario di integrazione tra l'elaborazione CNC in tempo reale e le applicazioni operatore basate su PC.

A differenza dei metodi di comunicazione CNC standard (RS-232 a 9.6–38.4kbps, o scheda di memoria PCMCIA per il trasferimento programmi), l'HSSB forniva:

Latenza deterministica: Il protocollo HSSB garantisce che i dati di stato del CNC (posizione macchina, velocità mandrino, allarmi, contatore programmi) vengano trasmessi al PC entro un tempo limitato — fondamentale per le applicazioni di interfaccia operatore personalizzate che devono visualizzare lo stato della macchina in tempo reale senza ritardi percepibili.

Alta larghezza di banda: L'HSSB opera a velocità ordini di grandezza superiori rispetto all'RS-232, consentendo il trasferimento di grandi programmi CNC da un server DNC alla memoria programmi del CNC in secondi anziché minuti.

Dati bidirezionali in tempo reale: Non solo trasferimento programmi — l'HSSB consente all'applicazione PC di leggere e scrivere parametri CNC, segnali PMC e stato macchina quasi in tempo reale, abilitando sofisticate applicazioni di monitoraggio di processo, controllo adattivo e raccolta dati macchina.

Software integrato: FANUC ha fornito una libreria software (l'API HSSB FANUC) per il lato PC, consentendo ai costruttori di macchine utensili e agli integratori di sistema di scrivere applicazioni personalizzate in C o C++ che comunicavano direttamente con il CNC tramite la connessione HSSB.

Architettura Power C — Contesto di integrazione

La designazione "Power C" nella descrizione dell'A20B-2002-0210 identifica un concetto specifico di integrazione di sistema FANUC in cui l'hardware CNC (con l'A20B-2002-0210 installato) opera accanto a un PC dedicato (tipicamente un computer industriale montato nello stesso armadio o nelle immediate vicinanze) che esegue il software Open CNC di FANUC. In questa configurazione:

Il CNC FANUC gestisce tutte le funzioni in tempo reale — interpolazione, controllo servo tramite FSSB, esecuzione ladder PMC e gestione I/O macchina — a livello hardware, con le garanzie di prestazioni in tempo reale che ciò richiede.

Il PC connesso gestisce funzioni non in tempo reale ma computazionalmente intensive — l'interfaccia operatore grafica con visualizzazione del percorso utensile, il server programmi DNC (streaming di grandi programmi da una rete di fabbrica al CNC), il sistema di registrazione dati macchina e qualsiasi applicazione personalizzata del costruttore macchina che richieda un sistema operativo completo (Windows, tipicamente) anziché l'ambiente limitato disponibile nell'interfaccia operatore del CNC stesso.

L'A20B-2002-0210 è l'hardware fisico che rende possibile questa architettura parallela — è il collegamento di comunicazione sempre attivo che garantisce la sincronia tra i due ambienti di elaborazione.

Modalità di guasto e sintomi

Quando l'A20B-2002-0210 si guasta, i sintomi sono specifici del collegamento di comunicazione HSSB:

Il software PC perde la connessione al CNC: L'applicazione Open CNC o Power C sul PC visualizza un messaggio "Connessione CNC persa" o "Errore HSSB", anche se il CNC stesso continua a funzionare normalmente tramite il proprio pannello operatore.

Il trasferimento programmi DNC fallisce: I programmi che in precedenza venivano trasferiti dal PC al CNC tramite HSSB non possono più essere inviati — il CNC non mostra alcuna attività DNC o genera un errore di comunicazione.

La visualizzazione dei dati in tempo reale si blocca: La visualizzazione della posizione assi, l'indicatore della velocità mandrino e la visualizzazione allarmi dell'interfaccia operatore PC smettono di aggiornarsi — il flusso dati HSSB dal CNC al PC è stato interrotto.

Connessione intermittente: Più comunemente di un guasto totale, l'A20B-2002-0210 si manifesta con interruzioni intermittenti della connessione, in particolare dopo che l'armadio è in funzione da diverse ore (suggerendo un guasto di un componente legato alla temperatura che si verifica solo quando la scheda raggiunge la temperatura operativa).

FAQ

D1: L'HSSB FANUC (A20B-2002-0210) può essere utilizzato con PC moderni che eseguono Windows 10 o versioni successive?

L'interfaccia HSSB richiede la scheda HSSB lato PC complementare (una scheda ISA o PCI separata) e la libreria software HSSB di FANUC. I PC moderni tipicamente non dispongono di slot ISA, e le schede HSSB PCI potrebbero non avere driver compatibili con Windows 10/11. La maggior parte dei sistemi FANUC basati su HSSB incontrati oggi eseguono PC industriali più vecchi con sistemi operativi Windows XP o precedenti — la sostituzione del PC in un sistema HSSB è un progetto di ingegneria significativo che potrebbe richiedere il supporto FANUC per identificare un'opzione di interfaccia PC compatibile di generazione attuale (esistono alternative basate su Ethernet all'HSSB nelle generazioni CNC FANUC più recenti).

D2: L'A20B-2002-0210 è uguale alle schede HSSB standard (A20B-8001-0290, A20B-8001-0581)?

No. Le schede HSSB serie A20B-8001-0XXX e l'A20B-2002-0210 possono svolgere funzioni simili (comunicazione seriale CNC-PC) ma sono diverse generazioni hardware e configurazioni all'interno della gamma di prodotti FANUC.

La serie A20B-8001 tende ad essere la scheda lato PC su bus ISA, mentre l'A20B-2002-0210 è identificata come una scheda interfaccia Power C / HSSB sul lato CNC. Confermare il numero di parte specifico richiesto dalla documentazione di sistema o dall'etichetta della scheda installata prima di ordinare una sostituzione.

D3: Il CNC può continuare a funzionare per la lavorazione se l'A20B-2002-0210 si guasta?

Sì, nella maggior parte delle configurazioni. Il collegamento HSSB serve le funzioni di integrazione del PC (interfaccia operatore, DNC, raccolta dati) — le funzioni principali in tempo reale del CNC (controllo servo, ladder PMC, I/O macchina) sono gestite dalla scheda CPU principale e dall'hardware di controllo servo, che operano indipendentemente dall'HSSB.

Se l'A20B-2002-0210 si guasta, il PC perde la connessione al CNC, ma la macchina può tipicamente continuare a eseguire programmi già caricati nella memoria del CNC utilizzando il pannello MDI/operatore del CNC stesso.

Lo streaming DNC di nuovi programmi dal PC al CNC non sarebbe disponibile fino alla sostituzione della scheda HSSB.

D4: Quali sono le cause più comuni di guasto dell'A20B-2002-0210 nei sistemi installati?

Il degrado dei condensatori elettrolitici nella sezione di alimentazione della scheda è la modalità di guasto più comune legata all'età — i circuiti integrati dell'interfaccia seriale ad alta velocità richiedono tensioni di alimentazione DC pulite e stabili, e anche un modesto aumento dell'ESR dei condensatori può causare problemi di integrità del segnale nel collegamento HSSB.

I componenti trasmettitore/ricevitore ottico HSSB (se la scheda utilizza fibra ottica per il collegamento HSSB) possono degradarsi nel tempo, riducendo la potenza ottica in uscita e causando infine errori di comunicazione in condizioni marginali.

Danni ESD durante la manutenzione del PC (se il PC e l'armadio CNC sono collegati e uno viene aperto con noncuranza) sono una causa comune legata a eventi.

D5: È necessario un backup dei dati CNC prima di sostituire l'A20B-2002-0210?

L'A20B-2002-0210 è una scheda interfaccia — non memorizza dati utente CNC (parametri, programmi, offset). La sua sostituzione non influisce sui dati memorizzati nei moduli SRAM o FROM del CNC.

Tuttavia, se la configurazione del software PC include impostazioni specifiche HSSB (numero canale CNC, indirizzo di comunicazione o simili), queste impostazioni nell'applicazione PC potrebbero dover essere verificate o riconfigurate dopo la sostituzione hardware.

Il lato CNC non richiede alcun ripristino dei dati dopo la sostituzione di una scheda HSSB.
