| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2002-0260 |

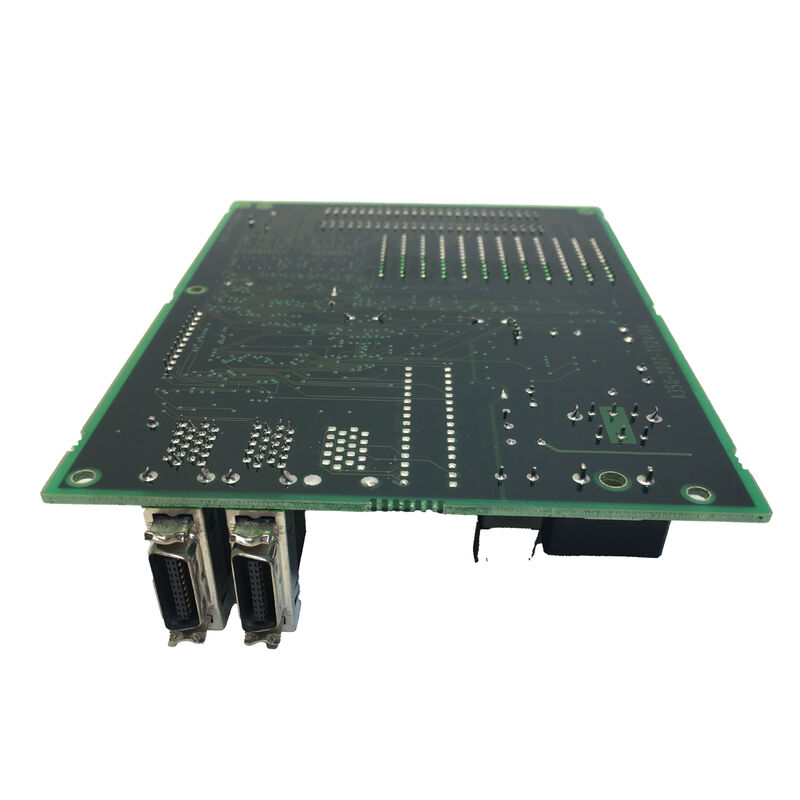

La FANUC A20B-2002-0260 appartiene alla famiglia di schede a circuito stampato A20B-2002 — una delle serie di PCB FANUC più diffuse in tutte le loro linee di prodotti per controller CNC, amplificatori servo e interfacce operatore.
La serie A20B-2002 ha storicamente coperto un'ampia gamma di schede funzionali all'interno dell'architettura di sistema FANUC: da interconnessioni backplane e schede I/O del pannello operatore a schede di controllo dell'amplificatore servo e schede di interfaccia di comunicazione ad alta velocità.
Ogni suffisso nella numerazione A20B-2002-XXXX corrisponde a una funzione specifica e alla generazione di sistema di destinazione.
La famiglia A20B-2002 è stata progettata durante un periodo in cui l'architettura CNC di FANUC si stava evolvendo rapidamente — la transizione dal controllo servo analogico a quello digitale, l'introduzione dei bus servo FSSB in fibra ottica e la crescente integrazione di interfacce operatore basate su PC hanno guidato un portafoglio in espansione di PCB varianti A20B-2002.
Questa famiglia rappresenta quindi una delle gamme più tecnicamente diverse di schede FANUC, svolgendo ruoli critici in sistemi che rimangono operativi negli impianti di produzione in tutto il mondo.
Essendo una scheda originale FANUC prodotta in Giappone, la A20B-2002-0260 è stata progettata e prodotta secondo gli standard di qualità di livello industriale di FANUC — substrati PCB robusti, saldatura di componenti SMT ad alta affidabilità e finiture conformi dove applicabile per resistere all'umidità e alla contaminazione atmosferica presenti nei tipici ambienti delle macchine utensili.
Il fattore di forma compatto della scheda è coerente con la filosofia di progettazione plug-in della serie A20B-2002, consentendo l'installazione e la rimozione senza disturbare le schede adiacenti nel rack del controllo CNC.
La famiglia di schede A20B-2002 si inserisce nella più ampia architettura di numerazione A20B di FANUC, che copre l'intero portafoglio di prodotti FANUC dall'hardware CNC dei primi anni '80 ai sistemi robotici e CNC degli anni 2000.
All'interno della sottoserie A20B-2002, varianti vicine svolgono funzioni ben documentate nell'intera gamma di prodotti FANUC: schede di interfaccia I/O del pannello operatore che gestiscono lo scambio di segnali tra pulsanti macchina e PMC CNC, PCB di controllo dell'amplificatore servo che generano segnali gate PWM per stadi di pilotaggio IGBT e schede di interfaccia di comunicazione ad alta velocità che abilitano il trasferimento dati seriale CNC-PC.
Il suffisso -0260 posiziona questa scheda all'interno di una generazione di varianti A20B-2002 che hanno affrontato i crescenti requisiti di connettività e I/O dei sistemi CNC dell'era produttiva degli anni '90.
L'approccio ingegneristico di FANUC durante questo periodo ha costantemente privilegiato la retrocompatibilità all'interno delle generazioni di prodotti, estendendo al contempo le capacità funzionali — una filosofia riflessa nel design modulare e plug-in della serie A20B-2002.
| Parametro | Valore |
|---|---|
| Serie | A20B-2002 |
| Categoria | Scheda a circuito stampato (PCB) |
| Origine | Giappone |
| Design | PCB industriale plug-in |
| Condizione disponibile | Nuovo, surplus, ricondizionato |
| Stato | Ricambio legacy |
Gli standard di produzione FANUC per la famiglia di schede A20B-2002 riflettono i requisiti dell'operatività CNC industriale 24/7. Le macchine utensili che utilizzano controlli FANUC operano comunemente su due o tre turni senza spegnimento, imponendo richieste termiche ed elettriche sostenute sui componenti PCB del cabinet CNC.
La A20B-2002-0260, essendo una scheda prodotta da FANUC, è stata costruita per resistere a queste condizioni: intervalli di temperatura operativa appropriati per cabinet CNC sigillati (tipicamente da 0°C a 55°C), tolleranza all'umidità per ambienti industriali non condensanti e immunità EMI appropriata per la vicinanza al rumore di commutazione degli azionamenti servo e ai cavi motore ad alta corrente.
La selezione dei componenti sulle schede della serie A20B-2002 segue lo standard FANUC di favorire IC di grado industriale con ampi intervalli di temperatura operativa e condensatori elettrolitici classificati per le condizioni termiche all'interno dei cabinet CNC.
Il substrato PCB è multistrato, con piani di alimentazione interni per una distribuzione stabile della tensione e strati di segnale a impedenza controllata per segnali digitali ad alta velocità.
Quando si acquista una scheda A20B-2002-XXXX per la sostituzione, è essenziale confermare il numero di parte esatto — inclusi il suffisso completo di quattro cifre e qualsiasi marcatura di revisione del firmware sull'etichetta della scheda.
Due schede A20B-2002 con numeri di suffisso diversi possono apparire fisicamente simili (stesso fattore di forma, layout connettori simile) ma svolgere funzioni completamente diverse in sistemi CNC diversi.
Il manuale di manutenzione del sistema host identifica la scheda specifica e la sua posizione nello slot in modo inequivocabile; questo dovrebbe sempre essere il riferimento primario durante l'acquisto di un ricambio.
D1: Come si identifica la scheda di ricambio corretta A20B-2002-0260 quando la scheda originale è troppo danneggiata per leggere la sua etichetta?
Il manuale di manutenzione del sistema CNC o robotico host contiene un elenco delle parti che identifica ogni scheda per la sua posizione nello slot o vano modulo — questo è il riferimento definitivo. Anche la documentazione del costruttore della macchina utensile e lo schermo di configurazione del sistema CNC possono identificare le schede opzionali installate.
Se il manuale non è disponibile, un tecnico di assistenza FANUC o un centro di riparazione specializzato può identificare la scheda dai connettori del cablaggio del sistema e dalla configurazione nota del controller CNC o robotico.
D2: La A20B-2002-0260 è riparabile o deve essere sostituita integralmente?
La riparazione a livello di componente è possibile tramite centri di riparazione specializzati FANUC dotati di banchi di prova adeguati. La fattibilità dipende dalla modalità di guasto: degrado dei condensatori elettrolitici legato all'età, guasti isolati di IC dovuti a eventi ESD e pin connettori danneggiati sono tutti riparabili a livello di componente.
Danni fisici al PCB dovuti a incendi elettrici, cortocircuiti diretti o infiltrazioni di umidità possono rendere la scheda non economicamente riparabile.
Una valutazione specialistica al ricevimento della scheda determinerà il percorso appropriato: riparazione, scambio o sostituzione.
D3: La A20B-2002-0260 memorizza dati specifici della macchina che devono essere salvati prima della rimozione?
Ciò dipende dal ruolo funzionale specifico della scheda nel sistema host. La maggior parte delle schede di interfaccia e I/O della serie A20B-2002 sono stateless — non contengono dati utente, parametri o archiviazione programmi e possono essere sostituite senza backup dei dati.
Se la scheda svolge una funzione che coinvolge dati di configurazione memorizzati (come l'indirizzamento del nodo fieldbus o i parametri di comunicazione), questi dati devono essere registrati prima della rimozione. La conferma della funzione della scheda nel manuale di manutenzione del sistema host chiarirà se è necessario il backup dei dati.
D4: Quali precauzioni per la gestione ESD sono richieste per la A20B-2002-0260?
Tutti i PCB FANUC della serie A20B-2002 contengono IC logici CMOS e bipolari che sono suscettibili alle scariche elettrostatiche. Maneggiare solo con un braccialetto antistatico collegato a terra all'edificio, su un tappetino antistatico, in un ambiente controllato ESD.
Trasportare e conservare in imballaggi antistatici. Non posizionare mai la scheda su superfici ordinarie, cartone o imballaggi di plastica. I danni ESD possono essere latenti — una scheda che appare funzionale dopo un evento ESD potrebbe guastarsi prematuramente durante il funzionamento.
D5: Una scheda A20B-2002-0260 ricondizionata o di surplus può essere considerata affidabile per la manutenzione di macchine utensili critiche per la produzione?
Una scheda ricondizionata o di surplus da uno specialista FANUC affidabile è un'opzione valida e ampiamente utilizzata per la manutenzione di sistemi legacy.
Indicatori di qualità chiave: la metodologia di test del fornitore (la scheda deve essere testata su un sistema FANUC compatibile o banco di prova, non solo ispezionata visivamente), i termini di garanzia (12 mesi sono standard del settore per le schede FANUC ricondizionate) e qualsiasi prova di sostituzione sistematica dei componenti (la sostituzione dei condensatori è l'elemento di servizio più importante legato all'età).
Le schede provenienti da macchine dismesse con una storia operativa documentata, testate e garantite da uno specialista, comportano un rischio accettabile per l'impiego produttivo.
