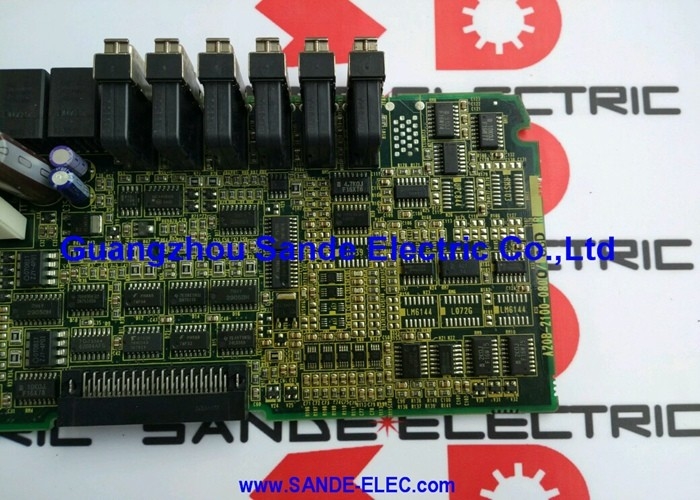

A20B-2002-0521 | Pannello operatore FANUC I/O PCB — 48DI / 32DO / Senza interfaccia MPG / Unità di connessione pannello CNC

48/32 Senza MPG — Il pannello compatto I/O

La serie FANUC A20B-2002 fornisce schede I/O per la connessione del pannello operatore a più livelli di capacità. In questa serie, A20B-2002-0521 è la variante compatta: 48 ingressi e 32 uscite senza interfaccia del generatore di impulsi manuale (volantino):

Le specifiche compatte dell'A20B-2002-0521 si adattano alle macchine con pannelli operatore più semplici, pannelli che controllano meno modalità e funzioni della macchina e dove il volantino (MPG) è assente o gestito da una scheda di interfaccia dedicata separata.

Specifiche chiave

48 ingressi, 32 uscite: coprono un pannello standard

Il complemento 48/32 DI/DO dell'A20B-2002-0521 gestisce i requisiti di segnale di un pannello operatore CNC standard senza funzioni ausiliarie avanzate:

48 ingressi digitali (allocazione tipica del segnale):Contatti del selettore di modalità (AUTO/JOG/MDI/EDIT/REF ​​— ciascuna posizione un ingresso separato), passaggi di override della velocità di avanzamento, avvio del ciclo, mantenimento dell'avanzamento, arresto di emergenza, arresto opzionale, blocco singolo, funzionamento a secco, blocco macchina, chiave di protezione della memoria, passaggi di override del mandrino e tasti funzione specifici della macchina.

32 uscite digitali:Spie di modalità attiva, ciclo attivo, blocco avanzamento, allarme, pronto, indicatori di funzionamento del mandrino e uscite delle spie di funzione specifiche della macchina.

La capacità 48/32 è adatta ai pannelli in cui il selettore di modalità, gli interruttori di esclusione e i tasti di controllo del ciclo di base rappresentano l'interfaccia operatore principale, senza i tasti funzione estesi e i segnali del pannello ausiliari che richiedono la scheda 72/56 più grande.

Scenari applicativi

Sostituzione I/O del pannello CNC compatto:Una macchina CNC FANUC con un pannello operatore standard (senza volantino o interfaccia separata con volantino) sviluppa allarmi I/O del pannello. Viene identificato l'A20B-2002-0521. La sostituzione ripristina tutte le funzioni del pannello.

Pannello centrale di tornitura CNC semplice:Un tornio CNC con un pannello operatore di base (selettore della modalità, override della velocità di avanzamento, avvio/arresto del ciclo e spie di stato) utilizza l'A20B-2002-0521 per il suo set di segnali 48/32 senza richiedere l'interfaccia MPG della scheda più grande.

Domande frequenti

D1: A20B-2002-0521 può sostituire A20B-2002-0470 (72/56 con MPG) quando la scheda più grande non è disponibile?

Solo se il programma PMC della centrale utilizza 48 o meno DI e 32 o meno DO. Se il PMC indirizza i segnali nell'intervallo 49–72 DI o 33–56 DO, tali segnali sono assenti su A20B-2002-0521, causando allarmi PMC. Inoltre, se il pannello dispone di un volantino e i suoi segnali sono assegnati all'interfaccia MPG dell'A20B-2002-0470, il montaggio di A20B-2002-0521 lascerebbe il volantino inutilizzato. Non effettuare la sostituzione senza verificare l'utilizzo degli I/O del PMC e l'assegnazione degli MPG.

D2: La designazione W/O MPG è importante quando si ordina un ricambio?

SÌ. All'interno del codice articolo A20B-2002-0521 è definita la caratteristica "W/O MPG": si tratta della scheda senza interfaccia MPG. Potrebbe esserci un codice articolo corrispondente con interfaccia MPG con la stessa capacità 48/32 DI/DO. Se la scheda originale ha funzionalità MPG, verificare il numero di parte esatto riportato sull'etichetta della scheda installata prima di ordinare.

D3: La sostituzione di A20B-2002-0521 richiede modifiche al programma PMC?

No. I programmi PMC indirizzano gli I/O tramite l'indirizzo del nodo di collegamento I/O e il numero del segnale, non l'identità della scheda. Una sostituzione simile allo stesso indirizzo di nodo ripristina tutti gli I/O del pannello senza modifiche al PMC. Verificare tutte le funzioni del pannello dopo il montaggio prima di tornare in produzione.

D4: Quali sono le conseguenze del guasto di A20B-2002-0521?

Quando la scheda di connessione del pannello operatore si guasta, il PMC CNC perde il contatto con tutti i segnali del pannello attraverso questa unità. La selezione della modalità smette di funzionare, i pulsanti di avvio ciclo e di sospensione dell'alimentazione non rispondono e le spie luminose non si aggiornano più. I codici di allarme del collegamento I/O che puntano all'indirizzo dell'unità centrale confermano il guasto della scheda.

D5: Come si confronta A20B-2002-0521 con A16B-2203-0881 (modulo I/O 96/64)?

L'A16B-2203-0881 (96/64 DI/DO) è un modulo I/O della macchina che si collega ai dispositivi di campo meccanici della macchina (interruttori di finecorsa, sensori, solenoidi in tutta la struttura della macchina). L'A20B-2002-0521 (48/32 DI/DO) è specificamente un'unità di connessione del pannello operatore che si collega agli interruttori e alle spie del pannello operatore. Entrambe sono schede I/O ma servono diversi livelli della macchina: corpo macchina e interfaccia operatore.
