Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2902-0180 |

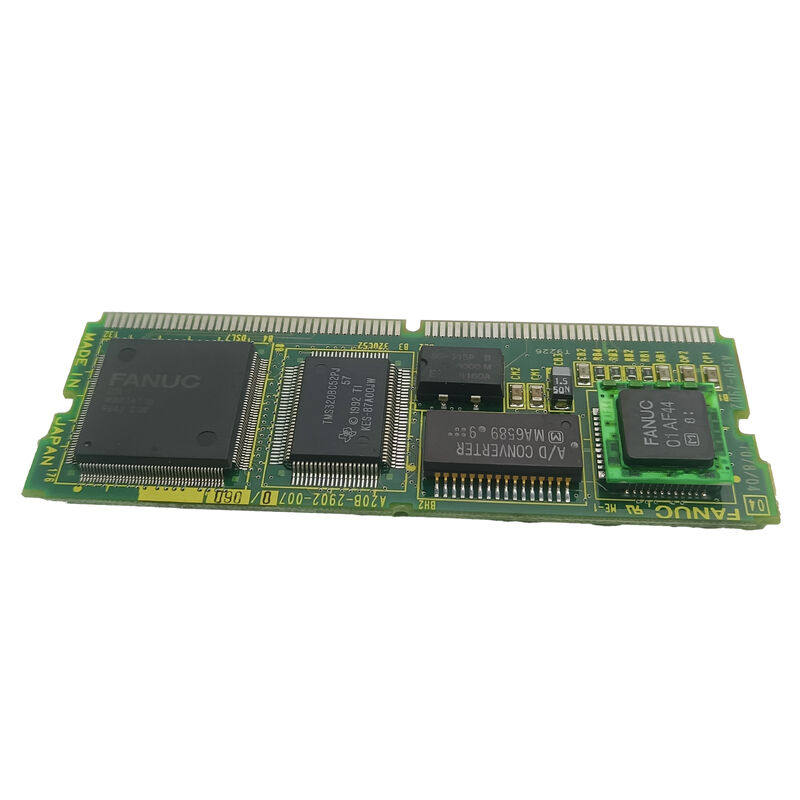

Il FANUC A20B-2902-0180 appartiene alla famiglia di prodotti A20B-2902 — una serie di moduli compatti di controllo servo plug-in che fungono da ponte tra la scheda di elaborazione centrale del sistema CNC e gli stadi di amplificazione del servo.
Nell'architettura di controllo CNC di FANUC dalla fine degli anni '80 agli anni '90, i moduli della serie A20B-2902 venivano tipicamente installati in slot dedicati sulla scheda CPU principale o su una scheda madre servo separata, fornendo il condizionamento del segnale di comando servo analogico o digitale, la ricezione del segnale di feedback e l'esecuzione del loop di controllo dell'asse per gli assi controllati dal CNC.
Il riferimento incrociato A350-2902-T186/01 identifica un gruppo o una sottospecifica correlata per questo modulo — una pratica comune di FANUC in cui la stessa scheda funzionale porta sia un numero PCB A20B che un riferimento di gruppo A350, con il numero A350 che identifica un sottogruppo assemblato che può includere hardware o elementi firmware aggiuntivi oltre al PCB nudo.
L'associazione "Soft 9070" identifica la generazione del software servo per cui questo modulo è destinato — il software di controllo servo di FANUC era sistematicamente versionato, con ogni versione ottimizzata per tipi di motori specifici, risoluzioni di encoder e parametri del loop di controllo.
La versione del software è memorizzata nel firmware sul modulo stesso, e la compatibilità tra la versione del software servo e il sistema motore/encoder collegato è un requisito critico di installazione.
Come tutte le schede della serie A20B-2902, l'A20B-2902-0180 è un modulo a tecnologia a montaggio superficiale (SMT) — compatto, denso e gestito termicamente per funzionare in modo affidabile nell'ambiente del cabinet elettrico chiuso del CNC.
Il suo fattore di forma compatto consente l'installazione senza uno spazio significativo sul pannello, fornendo al contempo l'elaborazione servo in tempo reale che la moderna movimentazione CNC richiede.
| Parametro | Valore |
|---|---|
| Serie | A20B-2902 |
| Riferimento Incrociato | A350-2902-T186/01 |
| Funzione | Modulo di controllo servo / PCB interfaccia servo |
| Software | Soft 9070 (versione software servo) |
| Tecnologia | Montaggio superficiale (SMT) |
| Stato | Ricambio dismesso |
| Origine | Giappone |
La serie A20B-2902 copre una vasta gamma di PCB relativi ai servo nell'ecosistema CNC di FANUC — da moduli di controllo servo digitali a due assi (come l'A20B-2902-0070) a moduli di interfaccia mandrino (A20B-2902-0236), moduli di memoria DRAM (A20B-2902-0630) e moduli di memoria SRAM.
Ciò che unifica la famiglia è il loro ruolo di schede figlie plug-in — PCB compatti che si inseriscono in posizioni definite sulle schede madri più grandi di FANUC per aggiungere o espandere specifiche capacità del sistema.
La posizione dell'A20B-2902-0180 all'interno di questa famiglia come modulo di controllo servo lo colloca nella porzione critica del movimento del sistema CNC.
I moduli di controllo servo di quest'epoca erano responsabili di prendere le posizioni degli assi calcolate dalla CPU del CNC (aggiornate ogni ciclo di interpolazione — tipicamente ogni 1-8 ms a seconda della generazione del controllo) ed eseguire i loop di controllo di corrente e velocità a frequenza più elevata (alla frequenza PWM, tipicamente 4-8 kHz) che traducono i comandi di posizione in coppia del motore.
Questa struttura di controllo gerarchica — interpolazione lenta nella CPU del CNC, loop servo veloci nel modulo servo dedicato — è il fondamento dell'architettura di controllo servo di FANUC.
La designazione "Soft 9070" associata all'A20B-2902-0180 è significativa. Le versioni del software servo FANUC codificano parametri motore specifici, coefficienti della legge di controllo e set di funzionalità che sono personalizzati per generazioni particolari di motori servo ed encoder.
Un modulo che esegue Soft 9070 è abbinato ai motori servo, agli encoder e alla generazione del sistema CNC per cui è stato progettato.
Installare un modulo di controllo servo con una versione software incompatibile — ad esempio, sostituire un modulo con un numero Soft diverso quando è richiesta una versione specifica — può comportare: scalatura errata della costante di coppia (causando il funzionamento dell'asse alla velocità errata per un dato errore di posizione), interpretazione errata del conteggio degli impulsi dell'encoder (causando errori di conteggio della posizione) o condizioni di allarme poiché le impostazioni di guadagno del loop servo non corrispondono alle caratteristiche meccaniche del motore.
Confermare la compatibilità della versione software prima di installare un A20B-2902-0180 sostitutivo è importante quanto confermare la corrispondenza del numero di parte fisico.
I guasti dei moduli di controllo servo nei sistemi CNC FANUC si manifestano come codici di allarme specifici dal sistema servo. Le categorie di allarme comuni che implicano il modulo di controllo servo (piuttosto che il motore, il cavo o lo stadio di potenza) includono:
Allarmi di comunicazione servo: Il modulo di controllo gestisce la comunicazione seriale con gli amplificatori servo — se i circuiti di comunicazione del modulo falliscono, il CNC non può ricevere lo stato di pronto del servo, con conseguenti allarmi di fallimento inizializzazione servo.
Allarmi di deviazione di posizione: Se il registro dell'errore di posizione del modulo servo si accumula più velocemente di quanto il loop di controllo possa rispondere — causato da uno stadio di guadagno guasto o da un set di parametri di controllo corrotto nel firmware del modulo — il CNC va in allarme per errore di inseguimento eccessivo.
Guasti simultanei su più assi: Poiché un modulo di controllo può servire più assi (a seconda della configurazione del CNC), un guasto del modulo si presenta spesso come allarmi simultanei su tutti gli assi che controlla, piuttosto che un guasto su un singolo asse che è più probabile che sia un problema del motore o del cavo.
Q1: Come si identifica la versione corretta del software servo (numero Soft) per una sostituzione dell'A20B-2902-0180?
La versione del software servo è stampata sull'etichetta del modulo installato originale, oppure può essere trovata nella schermata delle informazioni di sistema del CNC (accessibile tramite il tasto SYSTEM sul pannello MDI). La documentazione del costruttore della macchina utensile specifica anche la versione del software servo richiesta.
Quando si acquista un A20B-2902-0180 sostitutivo, il suffisso della revisione del firmware sulla scheda (ad esempio, /02A) dovrebbe essere abbinato all'originale ove possibile. La mancata corrispondenza delle versioni del software servo può causare allarmi servo o comportamenti errati dell'asse.
Q2: L'A20B-2902-0180 può essere riparato a livello di componente, o la sostituzione è l'unica opzione?
La riparazione a livello di componente è possibile per centri di riparazione FANUC esperti con accesso a banchi di prova e alle appropriate attrezzature di carico del motore servo. Gli elementi di riparazione comuni sui moduli della serie A20B-2902 includono condensatori elettrolitici SMD (legati all'età), IC a montaggio superficiale danneggiati da eventi ESD e regolatori di tensione guasti.
La costruzione compatta SMT richiede strumenti di rilavorazione SMD di precisione e tecnici qualificati. Per le macchine critiche per la produzione, una scheda di scambio testata è la via più veloce; la riparazione a livello di componente è l'opzione a lungo termine più economica per le strutture con capacità di riparazione.
Q3: L'A20B-2902-0180 deve essere abbinato alla specifica scheda madre CNC su cui verrà installato?
Sì, nel senso che la scheda madre CNC deve avere lo slot del backplane compatibile e il protocollo di interfaccia per l'A20B-2902-0180. Il modulo si inserisce in uno slot definito — le dimensioni dello slot, il numero di pin del connettore e il protocollo del segnale su quei pin devono corrispondere.
Inoltre, il software di sistema del CNC deve riconoscere e inizializzare la specifica versione hardware del modulo.
Prima di installare un sostituto, confermare il numero di parte della scheda madre del CNC di destinazione e lo slot che il modulo occupa rispetto al manuale di manutenzione del CNC.
Q4: Quali precauzioni ESD sono necessarie quando si maneggia l'A20B-2902-0180?
L'A20B-2902-0180 contiene IC CMOS e bipolari sensibili alle scariche elettrostatiche. Maneggiare sempre con un cinturino da polso ESD collegato a un punto di messa a terra, su un tappetino antistatico, lontano da tessuti sintetici, tappeti e altri materiali che generano statica.
Trasportare e conservare il modulo solo in sacchetti antistatici. Non posizionare mai il modulo su normali superfici di cartone o plastica.
Il danno ESD è spesso latente — la scheda può sembrare funzionare dopo un evento ESD ma guastarsi prematuramente entro giorni o settimane in condizioni operative.
Q5: Il modulo ha l'etichetta A350-2902-T186/01. È lo stesso pezzo dell'A20B-2902-0180?
Sì. FANUC utilizza una doppia numerazione per molti componenti: il numero A20B-XXXX-XXXX identifica il PCB nudo, mentre il numero A350-XXXX-XXXXX identifica lo stesso componente in un contesto di sottogruppo o imballaggio accessorio — può includere la scheda nuda più qualsiasi firmware montato in fabbrica, coperture protettive o accessori. Ai fini dell'approvvigionamento e della sostituzione, entrambi i numeri si riferiscono allo stesso elemento funzionale, e uno qualsiasi dei due numeri può essere utilizzato per reperire il ricambio corretto.
Confermare entrambi i numeri quando si comunica con i fornitori per evitare confusione.
