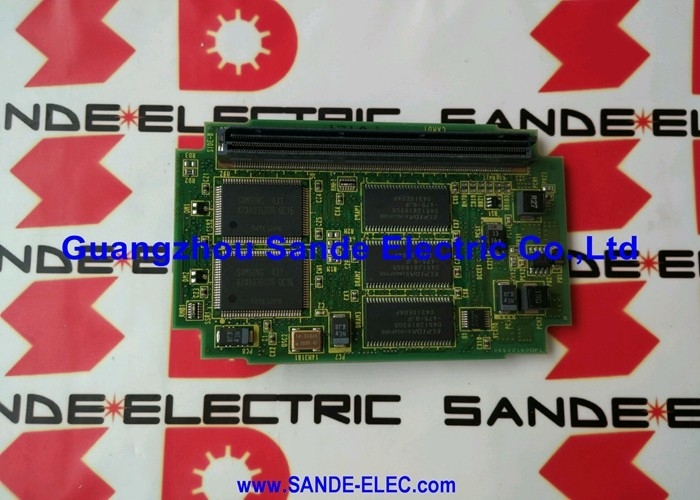

FANUC A20B-2002-0850 | Scheda PCB Backplane a 1 Slot Serie A20B-2002 e Infrastruttura Rack per Controllore CNC

Design Passivo a Slot Singolo

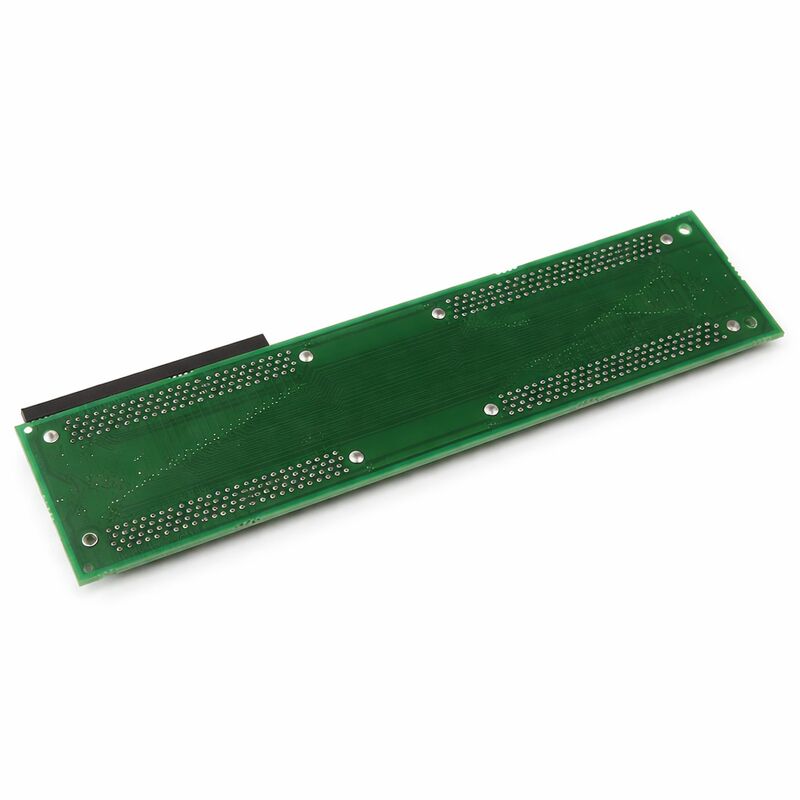

L'A20B-2002-0850 è una scheda backplane a slot singolo della serie A20B-2002 di FANUC, la famiglia di schede PCB per infrastrutture rack utilizzate nell'architettura di controllo modulare dei CNC FANUC. Il backplane stesso non contiene firmware né esegue alcuna elaborazione. È la base fisica ed elettrica per uno slot del modulo di controllo: instrada le tensioni di alimentazione al modulo, trasporta i segnali di comunicazione del bus tra il modulo e il backplane principale del rack e fornisce l'interfaccia del connettore meccanico in cui si inserisce il modulo plug-in.

L'architettura CNC modulare di FANUC utilizza schede backplane con diversi conteggi di slot (uno, due e tre slot) combinate all'interno di un rack di controllo per creare la configurazione specifica richiesta dal costruttore della macchina. L'A20B-2002-0850 gestisce esattamente uno slot. Laddove la configurazione della macchina richiede l'alloggiamento di una singola opzione o modulo di espansione (una scheda I/O aggiuntiva, un'interfaccia di comunicazione, una scheda server dati), il backplane a 1 slot fornisce quella posizione senza lasciare slot vuoti nel rack.

Come Identificare un Guasto del Backplane

I guasti del backplane vengono spesso identificati erroneamente come guasti del modulo perché i sintomi sono identici: il modulo che occupa lo slot guasto genera un allarme o non riesce a comunicare, suggerendo che il modulo stesso si sia guastato. Il passaggio diagnostico che separa i due: spostare il modulo sospetto in uno slot funzionante dello stesso tipo. Se il modulo funziona nello slot alternativo, la fonte del guasto è il backplane dello slot originale.

Cause comuni di guasto:

• Usura del connettoredovuta alla rimozione e reinserimento ripetuti del modulo: la tensione delle molle di contatto si degrada, producendo guasti di connessione intermittenti
• Crepe nelle tracce del PCBdovute a impatti meccanici o viti di montaggio serrate eccessivamente
• Contaminazioneda nebbia di refrigerante o sottili particelle metalliche che creano ponti tra gli spazi di isolamento, causando correnti di dispersione che attivano arresti termici o allarmi di alimentazione

La sostituzione del backplane non richiede backup dei dati: la scheda non memorizza nulla. Sostituire la scheda, reinstallare il modulo, accendere.

Specifiche Chiave

FAQ

D1: Come posso confermare che il backplane sia guasto piuttosto che il modulo?

Spostare il modulo sospetto in uno slot funzionante dello stesso tipo nello stesso controller. Se il modulo funziona correttamente nello slot alternativo, il backplane dello slot originale è la fonte del guasto. Se il modulo si guasta in entrambi gli slot, il modulo stesso è guasto. Un controllo di continuità delle tracce di alimentazione e segnale del backplane utilizzando il manuale di connessione hardware del CNC può anche confermare l'integrità delle tracce senza la necessità di un modulo di ricambio.

D2: La sostituzione dell'A20B-2002-0850 richiede modifiche ai parametri?

No. Il backplane non memorizza dati e non ha parametri configurabili. Dopo la sostituzione fisica, reinstallare il modulo, accendere e verificare che il modulo comunichi correttamente. Non sono necessarie modifiche al software o ai parametri a meno che il modulo stesso non sia stato sostituito contemporaneamente.

D3: È possibile utilizzare un backplane a 2 slot al posto dell'A20B-2002-0850 a 1 slot?

No, conteggi di slot diversi non sono intercambiabili senza modifiche fisiche al telaio del rack. Il backplane a 1 slot si adatta allo spazio fisico e alle posizioni dei connettori allocate per una singola posizione. Una scheda a 2 slot creerebbe una discrepanza dimensionale con il telaio e le schede adiacenti.

D4: Esiste un rischio ESD durante la manipolazione di un backplane passivo?

Sì, sebbene inferiore rispetto alle schede processore attive. Le tracce di rame e qualsiasi componente passivo a montaggio superficiale sul backplane sono comunque a rischio di scariche elettrostatiche. Utilizzare un braccialetto antistatico, maneggiare per i bordi della scheda ed evitare di far scorrere la scheda su superfici non antistatiche.

D5: Il connettore sull'A20B-2002-0850 è fisicamente danneggiato ma le tracce appaiono intatte. È possibile una riparazione solo del connettore?

Se il danno è limitato al connettore (pin piegati, alloggiamento rotto, guasto di un singolo contatto), la riparazione a livello di connettore può essere fattibile con gli strumenti appropriati per la rilavorazione SMD. Tuttavia, verificare che nessun pad di rame del PCB si sia sollevato durante l'evento di guasto. Se i pad sono danneggiati, la sostituzione del connettore diventa impraticabile e la sostituzione completa della scheda è il percorso corretto.
