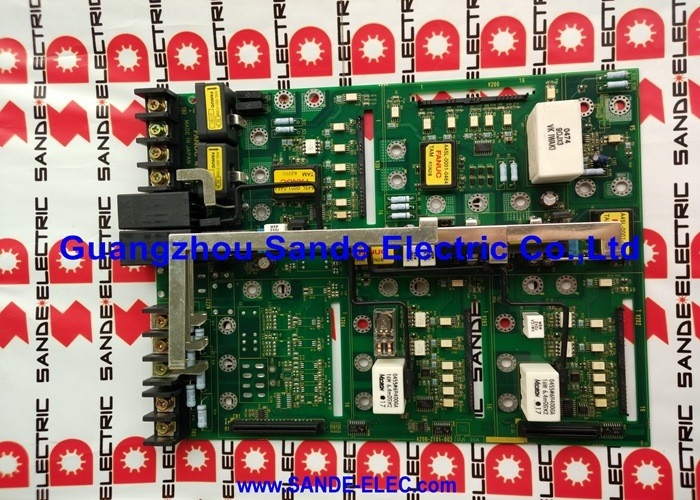

1 PC Nuova scheda di rete Fanuc A20B-2002-0960 A20B20020960 A2OB-2OO2-O96O

A20B-2002-0960 | Scheda aggiuntiva FANUC Data Server ATA — A02B-0281-J146 Fast Data Server / CNC i-Series / Interfaccia Flash ATA

Server dati veloce: archiviazione di programmi CNC con capacità del disco rigido

FANUC Fast Data Server è una funzione CNC opzionale che collega il CNC a un dispositivo di memoria flash ATA, fornendo alla macchina un ampio volume di archiviazione dei programmi dedicato accessibile direttamente dalla directory dei programmi del CNC.

Senza un server dati, la memorizzazione dei programmi CNC FANUC è limitata alla memoria SRAM integrata del CNC. Per le aziende che gestiscono un gran numero di programmi (centinaia o migliaia di file di parti) la SRAM è restrittiva. Il CNC deve funzionare in modalità DNC (streaming di programmi da un PC) o limitare il conteggio dei programmi memorizzati.

Con il Fast Data Server:

• La memoria flash ATA di grande capacità (fino a 128 MB nelle configurazioni confermate) si collega direttamente al CNC
• I file di programma risiedono sulla flash card, accessibile dalla directory dei programmi del CNC senza un computer DNC separato
• I programmi si caricano più velocemente dello streaming DNC per programmi lunghi
• La macchina può funzionare indipendentemente da una connessione di rete per la libreria di programmi memorizzata

Specifiche chiave

Architettura a due schede: A20B-2002-0960 e A20B-8100-0770

Il gruppo FANUC Fast Data Server (A02B-0281-J146) è costituito da due PCB che lavorano insieme:

A20B-8100-0770:La scheda principale Fast Data Server: installata nello slot opzionale del CNC. Fornisce l'interfaccia di comunicazione tra il bus interno del CNC e la funzione Data Server. Questa scheda gestisce tutta la comunicazione lato CNC.

A20B-2002-0960 (questa scheda):La scheda aggiuntiva ATA: si collega all'A20B-8100-0770 tramite cavo piatto A660-2040-T010. L'A20B-2002-0960 fornisce il connettore ATA e la logica di interfaccia per la scheda di memoria flash. La scheda flash si inserisce nel connettore CNH6 su questa scheda.

CNC-Shopping conferma: "Le 2 schede Fanuc sono collegate con un cavo piatto A660-2040-T010." L'A20B-2002-0960 è il livello di interfaccia ATA: non è la scheda server principale, ma senza di essa la scheda principale non ha connessione di archiviazione flash.

Memoria flash ATA: supporto di archiviazione del server dati

L'A20B-2002-0960 fornisce il connettore fisico e il condizionamento del segnale per la scheda di memoria flash ATA. ATA (AT Annex, noto anche come IDE) era l'interfaccia standard del disco rigido del PC della sua epoca. Le schede di memoria flash nel formato scheda ATA forniscono archiviazione a stato solido senza parti mobili, fondamentale per l'ambiente CNC in cui i dischi rigidi meccanici sarebbero vulnerabili alle vibrazioni e agli urti.

Le schede Flash ATA confermate per Fast Data Server includono una capacità di 128 MB (elenco eBay: "A20B-2002-0960 DATA SERVER ATA ADD ON CARD + 128 MB FLASH MEMORY"). La scheda deve essere collegata a CNH6 prima di installare il Fast Data Server nello slot opzionale del CNC: non può essere collegata o rimossa durante l'installazione del gruppo.

Scenari applicativi

Espansione della libreria di programmi CNC:Il CNC FANUC 16i di un'officina di produzione dispone di una memoria di programma limitata. Il Fast Data Server A02B-0281-J146 viene installato utilizzando A20B-8100-0770 e A20B-2002-0960, con una scheda flash da 128 MB. La capacità della libreria di programmi del CNC si espande notevolmente.

Sostituzione della scheda di interfaccia della scheda ATA:L'A20B-2002-0960 in un Fast Data Server funzionante sviluppa un errore: il CNC non può più accedere ai programmi sulla scheda flash ATA. La sostituzione della scheda aggiuntiva A20B-2002-0960 ripristina l'interfaccia di archiviazione flash.

Domande frequenti

D1: A20B-2002-0960 può funzionare con qualsiasi scheda flash ATA o deve essere una scheda specificata da FANUC?

La documentazione del server dati FANUC specifica le capacità e i tipi di schede ATA approvate. L'utilizzo di schede flash ATA non approvate può causare problemi di compatibilità con il file system del CNC. Confermare le specifiche della scheda ATA dal manuale hardware FANUC Fast Data Server prima di acquistare il supporto flash.

Q2: In quali slot opzionali CNC è possibile installare il gruppo Fast Data Server?

L'assieme "deve essere installato in uno slot opzionale appropriato" e afferma esplicitamente che "il server dati Fast non può essere installato nei seguenti slot" - facendo riferimento a specifici slot limitati documentati nel manuale hardware FANUC. Gli slot limitati sono definiti nel manuale di connessione hardware della Serie i per il modello CNC specifico. Confermare le posizioni degli slot consentite prima dell'installazione.

Q3: La sostituzione di A20B-2002-0960 influisce sui programmi memorizzati sulla flash card?

No. I dati della scheda flash sono memorizzati sulla scheda ATA stessa, non sul PCB A20B-2002-0960. La sostituzione della scheda aggiuntiva lasciando intatta la scheda flash preserva tutti i file di programma memorizzati sul supporto flash.

D4: Qual è la relazione tra il Fast Data Server (A02B-0281-J146) e l'opzione Data Server?

Il server dati è un'opzione software CNC FANUC che consente al CNC di comunicare con un dispositivo di archiviazione di grande capacità. Il Fast Data Server (A02B-0281-J146) è l'implementazione hardware di questa opzione per la scheda flash ATA. È "veloce" rispetto al Data Server standard (che utilizzava un disco rigido rotante): la scheda flash fornisce tempi di accesso più rapidi. Affinché il Data Server funzioni, sia l'hardware (A20B-8100-0770 + A20B-2002-0960) che l'opzione software CNC devono essere attivi.
