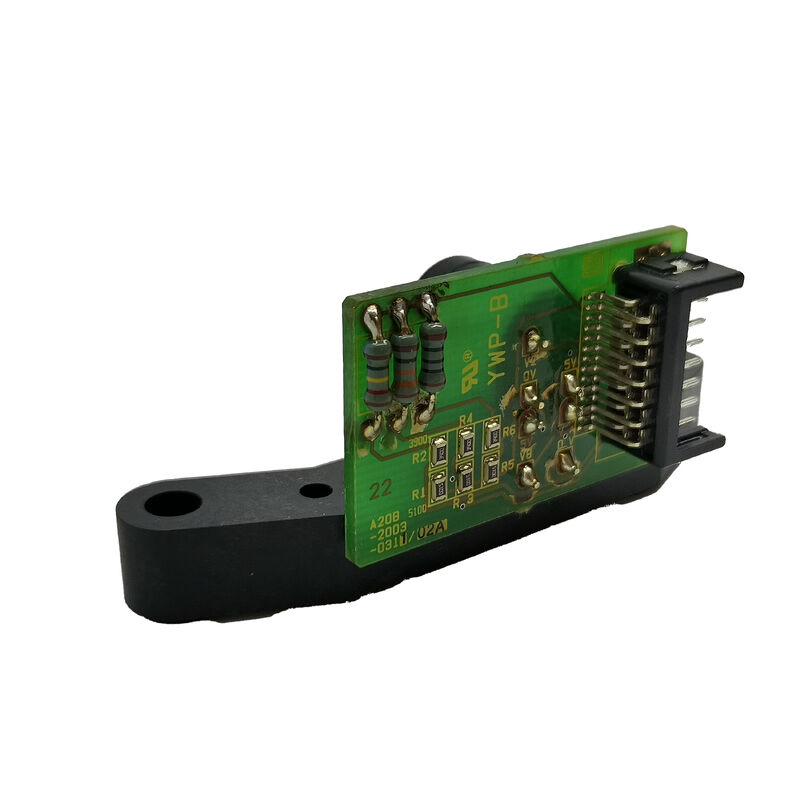

Fanuc A20B-2003-0330 Backplane Board utilizzato Nizza A20B20030330 A2OB-2OO3-O33O

A20B-2003-0330 ∙ FANUC Serie 20 Backplane Board ∙ Robotica / Fresatura CNC / Macchine avanzate / Produzione di materie prime / 0 ∙ 40°C

Il backplane

In un sistema di controllo CNC o robotizzato FANUC serie 20, i singoli moduli elettronici ¢ schede CPU, schede di controllo servo, interfacce I/O, schede di comunicazione ¢ non sono collegati tra loro tramite cavi.Si inseriscono nella scheda di fondo, che distribuisce l'energia e trasporta i bus di segnale ad alta velocità tra tutti i moduli installati.

L'A20B-2003-0330 è il backplane che definisce il layout fisico del sistema: il numero di slot disponibili, la loro spaziatura, l'architettura del bus e i tipi di connettori utilizzati.

Tutto ciò che è montato nel sistema si connette attraverso di esso. Un backplane difettoso o danneggiato mette l'intero sistema offline. nessun singolo modulo funziona senza un backplane funzionante sotto di esso.

Specificità principali

Quattro domini applicativi Una piattaforma

L'A20B-2003-0330 serve i sistemi FANUC serie 20 installati su quattro tipi di applicazioni distinti:

Robotica:I robot industriali che utilizzano l'architettura di controllo della serie 20 si basano sul backplane per collegare i moduli di controllo servo, I/O e comunicazione all'interno dell'armadio del controller.La sostituzione di un backplane non funzionante ripristina la piena funzionalità del controller robot senza sostituire alcun modulo alloggiato in esso.

Fresatura CNC:Centri di lavorazione e fresatrici dedicate che utilizzano la serie 20 CNC richiedono che il backplane trasporti segnali di comando dell'asse, controllo del mandrino e memoria di programmazione tra le schede del sistema di controllo.

Macchine avanzate:Le macchine utensili ad alta precisione con interpolazione multiasse, taglio di filo o esigenze di contorno complesse utilizzano la serie 20 come cervello CNC.interfaccia di azionamento a fusione, e le schede di comunicazione del sistema.

Produzione di merci:Le macchine di produzione ad alto volume con operazioni a ciclo ripetitivo dove l'affidabilità e la coerenza in cicli di lavoro prolungati sono importanti utilizzano il sistema Serie 20 su questa stessa architettura di backplane.

Scenari di applicazione

Fallimento del controllore del robot:Un controllore robotico FANUC serie 20 sviluppa un guasto del bus interno tracciato sul piano posteriore.L'installazione del backplane sostitutivo A20B-2003-0330 ripristina il bus del controller completo, e tutti i moduli riprenderanno la comunicazione.

Scaffalatura di riserva in una cella di produzione:Un direttore di produzione che gestisce una cella con più controller FANUC Serie 20 mantiene un A20B-2003-0330 come ricambio in officina.la riserva è disponibile per lo scambio immediato piuttosto che attendere un ciclo di approvvigionamento.

Domande frequenti

D1: Il backplane A20B-2003-0330 può accettare tutti i tipi di moduli della serie 20, o solo varianti specifiche?

L'A20B-2003-0330 è progettato per l'ecosistema dei moduli FANUC serie 20.La compatibilità dei moduli dipende dal modello specifico di controller CNC o di robot della serie 20 non tutte le applicazioni della serie 20 utilizzano configurazioni di moduli identiche. Verificare l'elenco dei moduli per la macchina o il controller specifico prima di sostituire il backplane,e confermare che l'unità di sostituzione A20B-2003-0330 supporta le stesse assegnazioni di slot e specifiche dei connettori dell'unità installata originariamente.

D2: Quali sono le cause del guasto del backplane della serie 20 FANUC?

Le cause comuni includono eventi di sovraccarico da parte dell'alimentazione CA che raggiunge l'armadio di controllo, scarica elettrostatica durante la manutenzione,danni meccanici causati da forti vibrazioni (i connettori di moduli sciolti danneggiano progressivamente i contatti del piano posteriore), e semplicemente alla fine della vita dei componenti su sistemi ad alta frequenza.causando errori di comunicazione intermittenti del modulo prima che il backplane fallisca completamente.

D3: I dati dei parametri sono memorizzati sullo stesso piano di fondo?

No. I parametri CNC, i programmi e i dati degli strumenti risiedono nella memoria della scheda della CPU, non sul backplane. Il backplane è una scheda di interconnessione passiva o semipassiva.La sostituzione del backplane non elimina i parametri CNC se la scheda CPU viene rimossa correttamente, gestito senza danni da ESD e reinstallato nel backplane di ricambio.

D4: I moduli del backplane non funzionante possono essere riutilizzati nell'A20B-2003-0330?

Sì, a condizione che i moduli non siano danneggiati e siano compatibili con la specifica A20B-2003-0330.ispezionare il connettore di bordo di ciascun modulo per individuare perni piegati o danneggiati. Un modulo con il connettore danneggiato deve essere sostituito piuttosto che reinstallato, in quanto i pin danneggiati possono danneggiare i segnali del bus nel backplane di sostituzione.

D5: Qual è il peso dell'A20B-2003-0330 e richiede un orientamento specifico di montaggio?

L'A20B-2003-0330 pesa 0,11 kg come tavola nuda.Il piano posteriore è montato nell'armadio del controller nell'orientamento progettato per il telaio della serie 20 orizzontale o verticale a seconda del design dell'armadio della macchinaSeguire la configurazione di montaggio originale per assicurare un corretto allineamento dei connettori e un adeguato mantenimento del modulo.
