| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE RoHS |
| Numero di modello | A20B-2003-0810 |
Numero della parte:A20B-2003-0810
Produttore:FANUC Corporation (Giappone)
Categoria di prodotto:PCB Back Panel / Backplane Board
Serie:A20B-2003

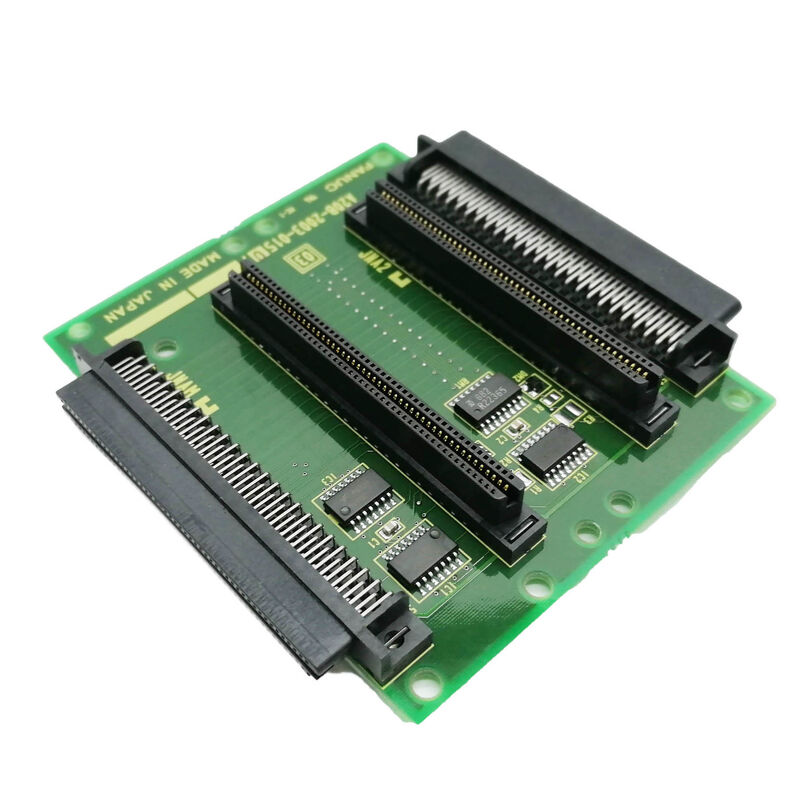

IlFANUC A20B-2003-0810è il pannello posteriore a una fessura per l'unità di base del sistema di controllo CNC 30i-A / 31i-A / 32i-A di FANUC e il suo ruolo è definito con precisione nell'architettura hardware di FANUC per questi controller di fascia alta.
L'unità di base 30i/31i/32i-A è un gruppo elettronico di controllo autonomo, distinto dal pannello dell'operatore.
Il pannello posteriore determina quanti slot opzionali sono disponibili in quell'assemblaggio.Con il pannello senza slot (A20B-2003-0600)Con il pannello a due slot (A20B-2003-0610), sono due.
L'ingresso unico fornito dall'A20B-2003-0810 è sufficiente per molti impianti 30i/31i/32i-A.
Una macchina che ha bisogno di connettività di bus di campo utilizza lo slot per una scheda Profibus master o DeviceNet.
Una macchina che ha bisogno di connettività di rete di fabbrica lo usa per la scheda Fast Ethernet.
Una scheda opzionale è una configurazione comune su macchine in cui l'interfaccia servo FSSB integrata, spindle seriale, I/O Link,e Ethernet incorporati sulla scheda principale coprono già tutti i requisiti di connettività tranne un protocollo aggiuntivo.
| Parametro | Valore |
|---|---|
| Conteggio delle slot | 1 (spazio di espansione singolo) |
| CNC compatibile | FANUC serie 30i-A, 31i-A, 32i-A |
| Architettura | Pannello posteriore dell'unità base |
| Tipo di scheda | Piano posteriore passivo |
| Famiglia del consiglio | A20B-2003 |
| Parti correlate | A20B-2003-0600 (senza slot), A20B-2003-0610 (2 slot) |
| Statuto | Disponibile ️ ristrutturato |
| Origine | Giappone |
I controller FANUC serie 30i/31i/32i-A utilizzano un'architettura modulare in cui l'unità di base è un rack di controllo autonomo.
Il pannello posteriore è la spina dorsale strutturale ed elettrica di questa unità.
all'interno del telaio dell'unità di base:
Lo slot di espansione singola dell'A20B-2003-0810 accetta schede della famiglia di opzioni A20B-8101 Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220),DispositivoNet slave (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031) e altri.
Ognuno si inserisce nello slot di espansione e si collega elettricamente alla scheda principale del CNC attraverso le tracce del bus del pannello posteriore.
Quando si sostituisce l'A20B-2003-0810 o si costruisce un'unità di base 30i/31i/32i-A per un retrofit, la selezione del pannello posteriore dipende dal numero di schede di opzione richieste dall'applicazione:
Non sono necessarie schede di opzioni:Utilizzare A20B-2003-0600 (senza slot).Ethernet incorporato e senza ulteriori opzioni di bus di campo o di comunicazione.
Necessaria una scheda di opzioni:Utilizzare A20B-2003-0810 (1 slot this board).
La macchina richiede esattamente un'opzione di comunicazione aggiuntiva come Profibus, DeviceNet, FL-net o Fast Ethernet.
Sono necessarie due scelte:Utilizzare A20B-2003-0610 (2 slot). La macchina richiede due ulteriori opzioni di comunicazione simultaneamente.
L'utilizzo di un pannello posteriore con meno slot del necessario non lascia spazio per le schede di opzioni richieste.
L'uso di uno con più slot del necessario non causa problemi funzionali ̇ lo slot vuoto non viene semplicemente utilizzato.
Le dimensioni fisiche dell'alloggiamento dell'unità di base determinano quale pannello posteriore si adatta fisicamente, quindi confermate sempre la configurazione dell'alloggiamento prima di ordinare.
D1: L'unità di base 30i-A funzionava con una scheda opzionale installata. Il pannello posteriore è stato danneggiato. Devo usare lo stesso A20B-2003-0810, o posso usare l'A20B-2003-0610 (2 slot)?
Fisicamente, l'A20B-2003-0610 (2 slot) può sostituire l'A20B-2003-0810 (1 slot) se l'alloggiamento dell'unità di base ospita il diverso fattore di forma del pannello posteriore.
Il pannello posteriore deve essere fisicamente adattato al telaio. Le varianti di alloggiamento di FANUC sono progettate in base a numeri specifici di slot.
Confirmare che il numero di componente dell'alloggiamento ospita un pannello posteriore a 2 slot prima di sostituirlo.
Funzionalmente, avere una seconda fessura vuota non causa alcun problema ̇ la scheda delle opzioni rimane nella fessura utilizzata e la fessura vuota è semplicemente inutilizzata.
D2: Il controller 30i-A ha una scheda principale Profibus nello slot di espansione.
Rimuovere la scheda di opzioni dallo slot prima di rimuovere il pannello posteriore dal telaio.
Il pannello posteriore e la scheda opzionale sono componenti separati il pannello posteriore viene rimosso disattivando il suo hardware di montaggio del telaio mentre la scheda opzionale è scollegata separatamente dal connettore slot.
Reinstallare in ordine inverso: prima il pannello posteriore, poi la scheda opzionale nella slot di espansione accessibile.
D3: Dopo aver sostituito l'A20B-2003-0810, la scheda di opzioni Profibus genera un allarme che non era presente prima.
Gli errori di reinstallazione sono la causa più comune di allarmi del pannello di controllo dopo una sostituzione del pannello posteriore.
La scheda può essere posizionata solo parzialmente nel connettore di slot. Un connettore di bordo che sembra collegato ma è disallineato o parzialmente collegato produce esattamente questo sintomo.
Verificare inoltre che tutti i cavi esterni alla scheda opzionale (cavo di rete Profibus, ecc.) siano stati collegati correttamente dopo lo scambio.
D4: Qual è la differenza tra il "back panel" utilizzato nella serie 30i/31i/32i-A e i backplanes utilizzati nei controller FANUC serie 16/18 precedenti?
L'unità di base 30i/31i/32i-A utilizza un pannello posteriore compatto progettato specificamente per l'architettura fisica ed elettrica del controller di fascia alta della serie i.
I controller della serie 16/18 precedenti utilizzavano diversi progetti di backplane con diversi numeri di slot, tipi di connettori e architetture di bus.
L'A20B-2003-0810 non è intercambiabile con le schede backplane dei controller della serie 16/18.
D5: La sostituzione del pannello posteriore A20B-2003-0810 richiede un backup dei dati o modifiche dei parametri?
No, il pannello posteriore e' una scheda di interconnessione passiva che non memorizza dati.
Dopo la sostituzione, tutti i parametri e i programmi rimangono nei moduli FROM/SRAM della scheda principale, che non sono stati disturbati.
Reinstallare la scheda principale, l'alimentazione e le schede opzionali nel nuovo pannello posteriore, accendere normalmente e verificare il funzionamento del sistema.Non è richiesta l'immissione dei dati a meno che non siano state sostituite anche altre schede durante lo stesso evento di manutenzione..
