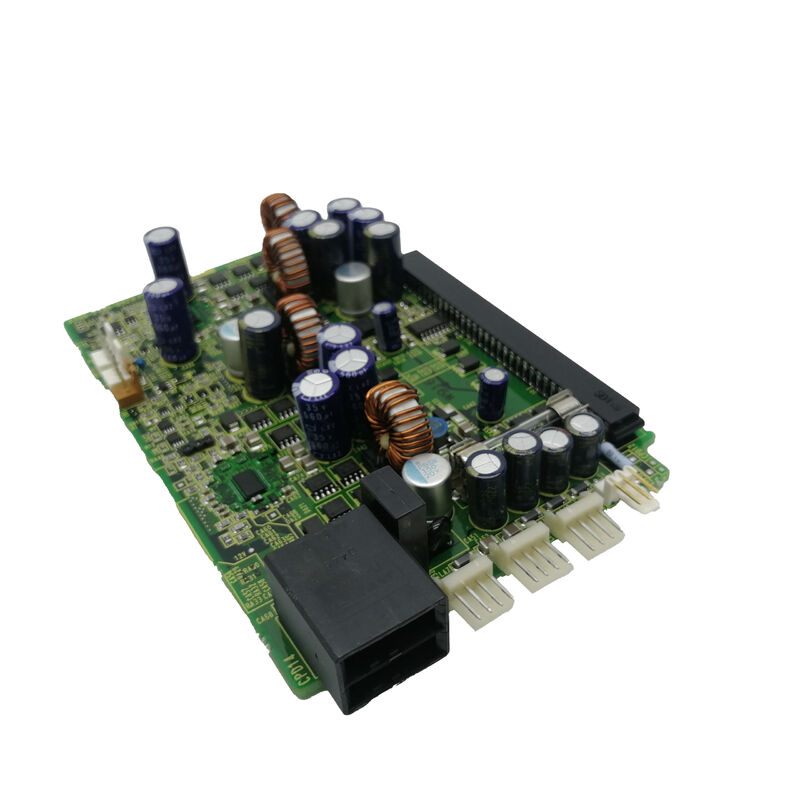

SCHEDA PC FANUC A20B-2100-0030 A20B21000030 A2OB-21OO-OO3O
  • SCHEDA PC FANUC A20B-2100-0030 A20B21000030 A2OB-21OO-OO3O

SCHEDA PC FANUC A20B-2100-0030 A20B21000030 A2OB-21OO-OO3O

Luogo di origine Giappone
Marca FANUC
Certificazione CE ROHS
Numero di modello A20B-2100-0030
Dettagli del prodotto
Condizione:
Nuovo sigillo di fabbrica (NFS)
Articolo n.:
A20B-2100-0030
Origine:
Giappone
Certificato:
CE
Evidenziare:

scheda pcb fanuc per pc

,

schede di circuiti per pc cnc

,

a20b Fanuc PCB board

Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pz
Imballaggi particolari
Imballaggio originale
Tempi di consegna
0-3 giorni
Termini di pagamento
T/T,Paypal,Western Union
Capacità di alimentazione
100 pezzi al giorno
Descrizione del prodotto

FANUC A20B-2100-0030 | Scheda di controllo servo amplificatore serie Alpha — Scheda circuito stampato per servo amplificatore CNC, ricambio legacy, origine Giappone


Panoramica

La FANUC A20B-2100-0030 è una PCB di controllo del servo drive della serie A20B-2100 di FANUC — la famiglia di schede a circuito stampato che fornisce il livello di intelligenza di controllo all'interno dei moduli servo amplificatore e mandrino FANUC serie Alpha.

Nell'architettura a strati di un modulo drive FANUC Alpha, la PCB si trova nella parte anteriore dell'assemblaggio del modulo, si collega all'unità di sistema CNC tramite il bus in fibra ottica FSSB o l'interfaccia analogica di tipo A/tipo B e pilota l'elettronica di potenza (IGBT) sulla scheda di alimentazione di base tramite segnali di gate drive calcolati dai suoi processori di segnale digitale integrati.

La serie A20B-2100 copre un'ampia gamma di tipi di moduli drive FANUC — amplificatori monoasse, biasse e mandrino con diverse correnti nominali utilizzano PCB di questa serie, differenziate dalle ultime quattro cifre.

La variante -0030 occupa una posizione specifica in questa famiglia di prodotti, servendo il modulo drive per cui è stata specificata in fabbrica.

Quando questa PCB si guasta, il modulo drive diventa inoperativo — presentando codici di allarme relativi a guasti di comunicazione servo o mandrino, rilevamento di sovracorrente o errori di feedback dell'encoder — anche se i componenti della scheda di alimentazione potrebbero essere perfettamente funzionanti.

Il significato della riparazione a livello di scheda rispetto alla sostituzione del modulo drive è economico.

Un modulo servo drive completo della serie Alpha in condizioni utilizzabili costa tipicamente sostanzialmente più di una riparazione a livello di scheda o di una sostituzione della sola PCB.

Per i team di manutenzione della produzione che gestiscono una flotta di macchine CNC, la disponibilità di PCB di ricambio testate della serie A20B-2100 per le loro specifiche configurazioni di drive rappresenta una strategia di manutenzione economicamente vantaggiosa e a risposta rapida.


Specifiche chiave

Parametro Valore
Famiglia di parti PCB di controllo serie Alpha A20B-2100
Funzione Scheda di controllo servo/mandrino
Interfaccia Compatibile Alpha Type-A/FSSB
Montaggio Plug-in, assemblaggio frontale del modulo drive
Origine Giappone
Stato Ricambio dismesso

Serie A20B-2100 — Il livello di controllo del drive Alpha

I moduli drive FANUC Alpha sono costruiti fisicamente come un assemblaggio a due strati. La scheda di base (o di potenza) ospita il ponte raddrizzatore trifase, il banco di condensatori del bus DC, i moduli di potenza IGBT con driver di gate e il circuito di rilevamento della corrente.

Tutto ciò che gestisce l'alta potenza si trova su questa scheda. La scheda di controllo frontale — la PCB — gestisce tutto il digitale: riceve il comando dell'asse dal CNC tramite l'interfaccia FSSB o analogica, calcola il riferimento di corrente dall'errore di posizione, esegue l'algoritmo di controllo della corrente per generare valori di duty cycle PWM e trasmette dati di stato e allarme al CNC.

Questa separazione a due strati ha un vantaggio di manutenzione: la scheda di alimentazione e la scheda di controllo si guastano indipendentemente. I moduli IGBT sulla scheda di alimentazione si degradano a causa del ciclo termico e dello stress da sovracorrente — modalità di guasto meccaniche.

La PCB di controllo si guasta a causa dell'invecchiamento dei condensatori elettrolitici (che influisce sull'alimentazione della scheda stessa), dello stress dei componenti dovuto a sovratemperatura prolungata nell'involucro del drive, danni ESD durante la manutenzione o guasti di singoli IC. L'identificazione della scheda guasta — tramite analisi del codice di allarme, misurazione con oscilloscopio su banchi di prova del drive o test di sostituzione della scheda — consente una sostituzione mirata anziché la rottamazione dell'intero modulo.


Codici di allarme e ruolo diagnostico della PCB di controllo

Quando la A20B-2100-0030 sviluppa un guasto, il sistema CNC FANUC registra codici di allarme che riflettono ciò che la PCB stava tentando di monitorare. I codici di allarme comuni associati ai guasti della PCB di controllo includono:

Allarme servo 8 (Encoder disconnesso / anomalo): La PCB di controllo riceve e decodifica i dati seriali dell'encoder dal servomotore. Se il circuito ricevitore dell'encoder della PCB si guasta, il CNC non riceve alcun feedback di posizione valido e genera allarmi di guasto dell'encoder.

Questo guasto viene talvolta erroneamente attribuito all'encoder o al cavo di feedback prima che venga presa in considerazione la scheda di controllo.

Allarme servo 9 o A (Errore troppo grande): Se il loop di controllo della corrente della PCB è interrotto — da un op-amp guasto, un ADC rotto o un'alimentazione persa — il drive emette una corrente errata o nulla al motore, l'errore di posizione si accumula e il CNC va in blocco per errore di inseguimento eccessivo.

Allarme servo SV200 / SV400 (Errore di comunicazione FSSB): Il ricevitore/trasmettitore di comunicazione in fibra ottica sulla PCB di controllo gestisce il collegamento FSSB al CNC.

Un IC transceiver FSSB guasto produce questi allarmi di guasto di comunicazione, che sembrano guasti del cavo o del CNC ma sono in realtà guasti della scheda.


Precauzioni per lo stoccaggio e la manipolazione

Le PCB di controllo FANUC della serie A20B contengono IC basati su CMOS, sensibili alle scariche elettrostatiche. Qualsiasi scheda rimossa da un modulo drive o ordinata come ricambio deve essere conservata e manipolata con precauzioni ESD: sacchetto antistatico, braccialetto antistatico durante la manipolazione e conservazione lontano da forti fonti elettromagnetiche.

La cella a bottone al litio o il backup a condensatore su alcune varianti di queste PCB (che conserva i parametri dell'asse attraverso i cicli di alimentazione) devono essere controllati prima dell'installazione — se la fonte di alimentazione di backup si è esaurita, i parametri devono essere ricaricati dal backup del CNC dopo l'installazione della scheda.


FAQ

D1: Come si determina che la PCB A20B-2100-0030 si è guastata specificamente, piuttosto che la scheda di alimentazione del drive o il motore?

La sequenza diagnostica inizia con il codice di allarme e il suo pattern. Gli allarmi di comunicazione FSSB (serie SV200) che persistono dopo la sostituzione del cavo ottico puntano al transceiver della PCB di controllo.

Gli allarmi dell'encoder che persistono dopo aver confermato l'integrità del cavo e la sostituzione di un motore noto come funzionante implicano anche il ricevitore dell'encoder della PCB.

La misurazione con oscilloscopio su un banco di prova del drive — applicando tensioni di alimentazione note e buone alla PCB e verificando i suoi segnali di clock, enable e di uscita DSP — è la diagnostica definitiva.

Molti centri di assistenza FANUC offrono la diagnosi tramite sostituzione della scheda: una A20B-2100-0030 nota come funzionante viene installata sul drive sospetto e, se il drive funziona correttamente, la PCB originale viene scartata.


D2: Le diverse varianti con suffisso della serie A20B-2100 (ad esempio, -0030 vs -0031 o -0032) possono essere utilizzate in modo intercambiabile?

Non in generale. All'interno della serie A20B-2100, le diverse varianti con le ultime quattro cifre corrispondono a diverse configurazioni del modulo drive — diverse correnti nominali dell'asse, diversi tipi di interfaccia (FSSB vs analogico Type-A), diversi parametri della serie motore.

L'installazione di una variante errata può causare un allarme immediato, un comportamento errato del motore o problemi di affidabilità latenti. La PCB di ricambio deve corrispondere esattamente al numero di parte originale.

Se la scheda originale è illeggibile, la specifica d'ordine del modulo drive (A06B-6096-HXXX o A06B-6079-HXXX) identifica quale PCB di controllo è specificata nel manuale di manutenzione della serie FANUC alpha.


D3: È possibile la riparazione della PCB A20B-2100-0030 stessa, ed è economicamente vantaggiosa?

La riparazione a livello di PCB è possibile tramite centri di riparazione specializzati FANUC che dispongono di banchi di prova a livello di componente per le schede A20B-2100.

Gli elementi di riparazione comuni includono condensatori elettrolitici (sostituire tutti sulla scheda), optoisolatori, cristalli oscillatori di clock e IC regolatori di tensione.

Una riparazione completa della scheda da parte di un centro esperto ripristina tipicamente la scheda alle specifiche funzionali.

L'economicità dipende dalla disponibilità dei pezzi e dalle tariffe del centro di riparazione — per macchine di alto valore dove i tempi di fermo sono costosi, la riparazione è quasi sempre economicamente vantaggiosa rispetto all'approvvigionamento di una scheda nuova-vecchio stock, che potrebbe non essere disponibile o avere un prezzo premium.


D4: Qual è la procedura consigliata quando si installa una A20B-2100-0030 sostitutiva in una macchina in funzione?

Spegnere completamente la macchina e attendere che il bus DC del servo amplificatore si scarichi (osservare il LED indicatore di carica sul modulo drive).

Rimuovere la PCB difettosa dal modulo drive utilizzando precauzioni ESD. Installare la scheda sostitutiva, confermare che tutti i connettori e i collegamenti in fibra ottica siano completamente inseriti.

Accendere la macchina e osservare il display a LED del modulo drive all'avvio — un normale display "0" o "–" indica un'inizializzazione riuscita.

Verificare la presenza dell'allarme FANUC 9001 (parametri servo non impostati) — se presente, i parametri dell'asse per questo drive potrebbero dover essere ricaricati dal backup. Infine, verificare il feedback dell'encoder muovendo lentamente l'asse e confermando il movimento del contatore di posizione sul display CNC.


D5: Esistono alternative ricostruite o rigenerate alle schede A20B-2100-0030 nuove-vecchio stock?

Sì. Diverse aziende specializzate in riparazioni FANUC (tra cui DNC Electronics, CNC Spares, MRO Electric e aziende equivalenti in varie regioni) offrono PCB della serie A20B-2100 rigenerate e completamente testate.

Il processo di rigenerazione prevede tipicamente la sostituzione completa dei condensatori, la pulizia, l'ispezione a livello di componente e il test funzionale su un banco di prova dedicato per drive FANUC.

Una scheda rigenerata da un fornitore affidabile spesso ha una garanzia più lunga (6–24 mesi) rispetto alle schede nuove-vecchio stock in surplus, e il processo di test fornisce un certo grado di fiducia che la scheda sia completamente funzionale — non solo stock non testato.
