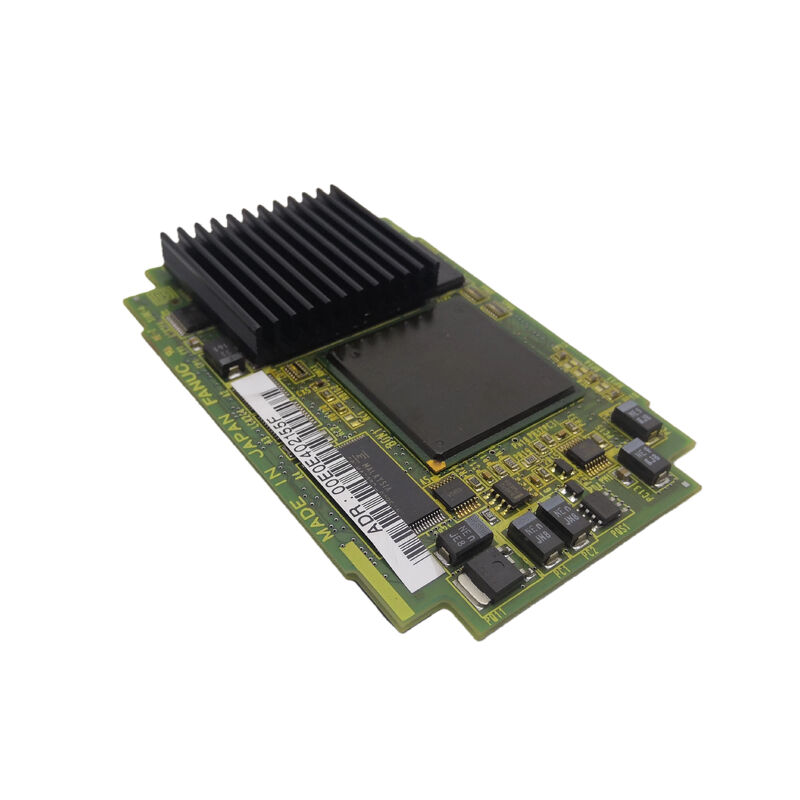

FANUC PC Control Board A20B21000802 A2OB-21OO-O8O2 A20B-2100-0802

A20B-2100-0802∙ FANUC Alfa-i Spindle Module Control / Interface PCB ∙ CNC Spindle Amplifier / Serie A20B-2100

PCB di controllo a fusione Intelligenza all'interno del modulo a fusione

Il modulo amplificatore a fusione FANUC Alpha-i (serie Alpha SPMC i) è l'unità motrice che alimenta il motore a fusione principale della macchina utensile.Prende la potenza del bus CC dal PSM (Power Supply Module) e la converte in energia a frequenza variabile, uscita di corrente alternata a tensione variabile necessaria per accelerare il fusibile a velocità, mantenerlo alla velocità programmata sotto carico di taglio e eseguire un preciso orientamento del fusibile per i cambi di utensili.

L'A20B-2100-0802 è quella scheda di controllo e interfaccia la capa elettronica che:

Riceve i comandi di velocità dal CNC:Attraverso l'interfaccia a fusione seriale, il circuito circuito integrato di controllo riceve la velocità di fusione comandata dal CNC, riceve le funzioni di codice M (spindle start, stop, orientamento) e restituisce lo stato del fusione al CNC.

Esegue la regolazione della velocità:The control PCB runs a closed-loop speed control algorithm — comparing commanded speed against the feedback signal from the motor's speed sensor and generating the output frequency and voltage commands needed to maintain the commanded speed under varying cutting loads.

Gestisce le funzioni di protezione:Quando una soglia di protezione viene superata, il sistema di controllo viene utilizzato per controllare la velocità, la corrente in eccesso, il surriscaldamento del motore e i segnali di guasto del bus CC.la scheda attiva il fusibile e genera il codice di allarme appropriato.

Controlla lo stadio IGBT di uscita:I segnali di azionamento del gate dalla scheda di controllo interrompono i dispositivi di alimentazione IGBT del modulo di fusione, producendo la corrente del motore a tre fasi.

Informazioni chiave sul prodotto

Fallimento della scheda di controllo dello spinello Sintomi

Quando il PCB di controllo dello spinello non funziona, lo spinello della macchina non può funzionare normalmente.

Spindle non raggiunge la velocità di comando:Fallimento del circuito di regolazione della velocità ∙ lo spinello funziona in circuito aperto a velocità errata o non può rispondere ai cambiamenti di carico.

Alarme di comunicazione a fusione:Il CNC perde la comunicazione seriale con il fusibile (codici di allarme SP01, SP02, SP08 a seconda della generazione CNC) il collegamento seriale tra la scheda del fusibile del CNC e l'A20B-2100-0802 è rotto.

Avviare immediatamente l' allarme del mandrino:I circuiti di protezione della scheda di comando rilevano una condizione che impedisce il normale funzionamento generando codici di allarme del mandrino che non sono causati da motori esterni, cablaggi o guasti termici.

Scenari di applicazione

Errore della scheda di comando del modulo di fusione alfa-i:Il motore e il cavo dello spinello vengono testati correttamente. Il circuito circuito a circuito imbottito A20B-2100-0802 viene identificato come il difetto.Sostituzione della scheda ripristina la comunicazione con il mandrino e la regolazione della velocità.

Errore di regolazione della velocità del mandrino:Un fusibile di tornio CNC non può mantenere la velocità comandata sotto carico di taglio Sostituzione della scheda ripristina la regolazione della velocità.

Domande frequenti

D1: L'A20B-2100-0802 può essere sostituito senza rimuovere il modulo di fusione completo?

No. L'A20B-2100-0802 è un PCB interno all'interno dell'alloggiamento del modulo a fusione Alpha-i. Per accedere alla scheda è necessario rimuovere il modulo dal cabinet dell'azionamento, aprirlo su una panchina,e l'estrazione interna della scheda eseguita seguendo la procedura manuale di manutenzione dell'amplificatore a fusione FANUCLa scheda può essere sostituita senza sostituire l'alloggiamento, la scheda di cablaggio o i dispositivi di alimentazione se questi sono intatti.

D2: L'A20B-2100-0802 è dotato di software per motori a fusione (firmware)?

Le schede di classe A20B-2100-0800 che stabiliscono le impostazioni del software del motore (codici H550, H553, H570, H580 che indicano il firmware del tipo del motore) si trovano sulla scheda di controllo del fusibile.Quando si acquista un sostituto A20B-2100-0802, verificare se la scheda è fornita con lo stesso firmware del tipo motore dell'originale.devono essere verificate le impostazioni dei parametri del mandrino nel CNC (parametri di selezione del motore) e potrebbe essere necessario aggiornare il firmware della scheda in modo che corrisponda al motore del mandrino installato.

D3: Quali codici di allarme di fusione indicano che l'A20B-2100-0802 potrebbe aver fallito?

Gli allarmi del mandrino che puntano verso la scheda di comando includono: SP01 (motore surriscaldato può essere un errore di elaborazione della scheda di comando se la temperatura del motore è confermata normale),SP02 (la deviazione di velocità può essere causata da un errore di regolazione), SP08 (errore di comunicazione seriale del fusibile e SP24/SP25/SP30 (allarmi correlati all'IPM o al dispositivo di alimentazione che possono derivare da comandi di azionamento del cancello non corretti dalla scheda di comando)I difetti esterni (avvolgimento del motore, codificatore, cablaggio) devono essere esclusi in primo luogo.

D4: La sostituzione dell'A20B-2100-0802 richiede modifiche dei parametri del mandrino?

La maggior parte dei parametri del mandrino sono memorizzati nella memoria dei parametri principali del CNC e vengono riapplicati automaticamente dopo il montaggio della scheda di ricambio.se la scheda è dotata di firmware del motore incorporato (come descritto nelle note della famiglia A20B-2100-0800), verificare che i parametri di selezione del mandrino del CNC corrispondano al firmware sulla scheda di ricambio.

Q5: Qual è la procedura di scarico sicuro prima di accedere all'A20B-2100-0802?

Il modulo a fusione Alpha-i contiene un condensatore di bus a corrente continua che mantiene la tensione pericolosa dopo la rimozione della rete elettrica.Il manuale di manutenzione dell'amplificatore a fusione FANUC Alpha-i specifica il tempo di scarica per la potenza nominale specifica del moduloL'indicatore di carica LED del modulo del mandrino (se presente) segnala quando la scarica è in corso.
