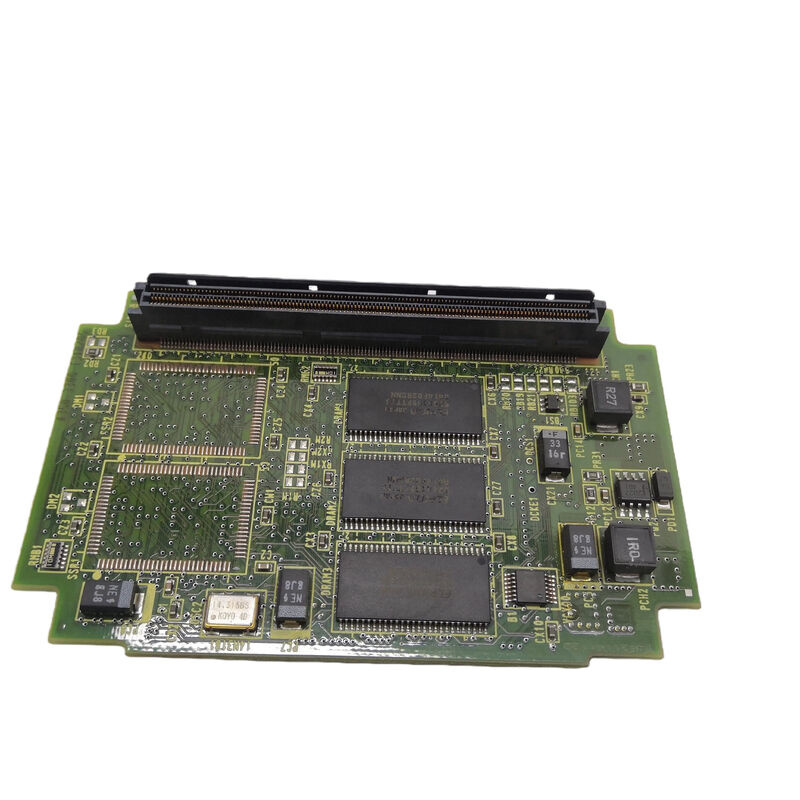

FANUC utilizzato A20B-2100-0830 A20B21000830 A2OB-21OO-O83O

A20B-2100-0830 | PCB di controllo FANUC αis SVM1-360i - Asse singolo 360A / A06B-6114-H109 / Scheda di cablaggio A16B-2203-0625 / Originale giapponese

SVM1-360i: il modulo ad asse singolo con la corrente più elevata della serie αis

All'interno della famiglia di moduli servo ad asse singolo FANUC αis (Alpha iS) (serie A06B-6114), SVM1-360i è la variante più potente. Con una corrente di uscita di picco di 360 A, occupa la prima posizione nella gamma di prodotti αis SVM1:

La corrente di picco nominale di 360 A dell'SVM1-360i rappresenta un aumento di 2,25 volte rispetto all'SVM1-160i (160 A). Questa differenza giustifica una scheda di controllo diversa (A20B-2100-0830 rispetto a A20B-2100-0740) e una scheda di cablaggio diversa (A16B-2203-0625 rispetto a A16B-2203-0662): l'hardware di entrambe le schede è abbinato all'applicazione 360A.

Specifiche chiave

PCB di controllo: gestione del picco di 360 A in tempo reale

La PCB di controllo A20B-2100-0830 fornisce tutta l'intelligenza per l'SVM1-360i:

Comunicazione in fibra ottica FSSB:Riceve i comandi di posizione dell'asse dalla scheda servo FSSB del CNC e restituisce il feedback dell'encoder ad ogni ciclo di interpolazione, fornendo al CNC dati precisi sulla posizione corrente.

Controllo corrente HRV:L'algoritmo di controllo della corrente vettoriale ad alta risposta viene eseguito nel processore dell'A20B-2100-0830, regolando la corrente di uscita di 360 A verso il valore comandato con un'elevata larghezza di banda. Una regolazione della corrente veloce e precisa è fondamentale per le applicazioni a grande inerzia dell'SVM1-360i, dove il servo deve rispondere rapidamente alle variazioni di carico senza superamento.

Monitoraggio della protezione:Il percorso di corrente da 360 A genera un notevole calore nei dispositivi di potenza. L'A20B-2100-0830 monitora i sensori termici, i segnali di guasto corrente e le condizioni del bus CC, generando codici di allarme e facendo scattare l'azionamento quando vengono superate le soglie di protezione.

Scenari applicativi

Guasto della scheda di controllo SVM1-360i:Un FANUC αis SVM1-360i (A06B-6114-H109) sviluppa allarmi di comunicazione FSSB. La scheda di cablaggio e i dispositivi di alimentazione sono confermati intatti. L'A20B-2100-0830 viene sostituito. La comunicazione FSSB e il servocontrollo vengono ripristinati.

Manutenzione grandi centri di lavoro aerospaziali:Un centro di lavoro a 5 assi che utilizza azionamenti SVM1-360i per gli assi della tavola rotante pesante pianifica la sostituzione preventiva dei PCB di controllo A20B-2100-0830 per prevenire guasti alle schede in produzione su apparecchiature di produzione critiche.

Domande frequenti

D1: L'A20B-2100-0830 è compatibile con SVM1-160i (A06B-6114-H106)?

No. L'A20B-2100-0830 è la PCB di controllo specifica per SVM1-360i (A06B-6114-H109). L'SVM1-160i utilizza l'A20B-2100-0740. La scala del feedback di corrente, l'interfaccia di comando del gate e le soglie di protezione nel PCB di controllo sono adattate alla potenza nominale specifica del modulo. Il montaggio di A20B-2100-0830 in un SVM1-160i produrrebbe una regolazione della corrente errata.

D2: La serie αis SVM1-360i supporta HRV3 come i moduli αis più piccoli?

SÌ. Il documento delle specifiche della serie FANUC αis conferma la funzionalità HRV3 per la gamma αis SVM1, affermando "quando si utilizza HRV3, utilizzare la scheda di cablaggio A16B-2202-074X / PCB A20B-2100-054X" per i moduli più piccoli, mentre i modelli 360i e 160i più grandi seguono la stessa architettura compatibile con HRV3. L'A20B-2100-0830 supporta il controllo della corrente a larghezza di banda elevata necessario per applicazioni servo con grande inerzia.

D3: Quali sono i requisiti di sicurezza di scarica per SVM1-360i prima di accedere a A20B-2100-0830?

L'SVM1-360i dispone del banco di condensatori più grande della gamma αis SVM1 grazie alla sua potenza nominale di 360 A e ai requisiti di accumulo di energia di questo livello di potenza. Il tempo di scarica dopo la rimozione dell'alimentazione di rete è più lungo rispetto ai moduli più piccoli. Seguire scrupolosamente le specifiche relative all'attesa di scarico del manuale di manutenzione della serie αis. Verificare con un voltmetro CC calibrato. Non aprire mai il modulo basandosi solo sul tempo trascorso: la conferma del voltmetro è obbligatoria.

D4: Quanto costa la sostituzione dell'A20B-2100-0830 rispetto alla sostituzione dell'intero modulo SVM1-360i?

La sostituzione della scheda di controllo A20B-2100-0830 costa in genere molto meno rispetto alla sostituzione dell'intero gruppo del modulo A06B-6114-H109 SVM1-360i. Il modulo completo contiene la scheda di cablaggio, i dispositivi di alimentazione, il dissipatore di calore e l'alloggiamento, componenti che non vengono usurati in caso di guasto della scheda di controllo. La sostituzione a livello di scheda è l'approccio economicamente vantaggioso quando la diagnosi del guasto conferma che la scheda di controllo è l'unico componente guasto.

Q5: L'A20B-2100-0830 richiede un'inizializzazione dopo il montaggio?

Non è richiesta alcuna inizializzazione specifica della scheda dopo il montaggio dell'A20B-2100-0830. La comunicazione FSSB viene stabilita automaticamente all'accensione del CNC e del sistema di azionamento. I parametri del servo vengono memorizzati nella memoria principale del CNC e applicati alla nuova scheda di controllo all'avvio. Verifica la disponibilità del servo ed esegui test a bassa velocità prima di riportare la macchina in produzione. Confermare che la schermata di rilevamento servo FSSB nel CNC mostri l'asse identificato correttamente dopo la sostituzione della scheda.
