A20B-2101-0012 | Scheda servo/mandrino FANUC Beta βiSVPM2 - Serie A06B-6134 / Doppio asse + SVSP da 15 kW / CNC 0i-MC e 18/21i-B

A06B-6134 — Una unità, tre funzioni di azionamento

L'unità Beta SVSP (Servo/Spindle Power) serie FANUC A06B-6134 è un azionamento integrato progettato per macchine utensili CNC di piccole dimensioni in cui lo spazio e l'efficienza dei costi contano. Tre funzioni che altrimenti occuperebbero tre moduli separati sono riunite in un unico alloggiamento:

Alimentazione bus DC integrata:L'unità include un proprio stadio di conversione di potenza: non è necessario alcun PSM (modulo di alimentazione) esterno. La rete CA si collega direttamente all'unità e il raddrizzatore interno genera il bus CC per gli stadi di uscita del servo e del mandrino.

Canali a doppio asse servo:Due servoassi (X e Z su un tornio CNC, o X e Y su un piccolo centro di lavoro) sono azionati dalla stessa unità. Ciascun canale ha un picco nominale di 13 A, abbinato ai servomotori Beta di classe bi8 e bi12.

Controllo mandrino 15kW:Un terzo canale aziona il motore mandrino: l'unità è progettata per motori mandrino fino alla classe biLP15 (15 kW).

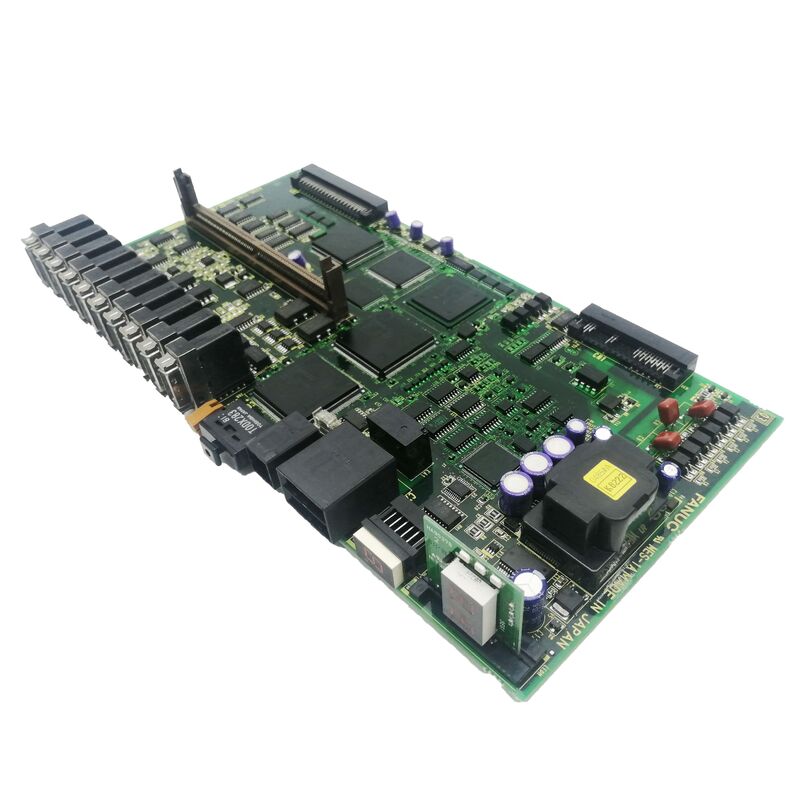

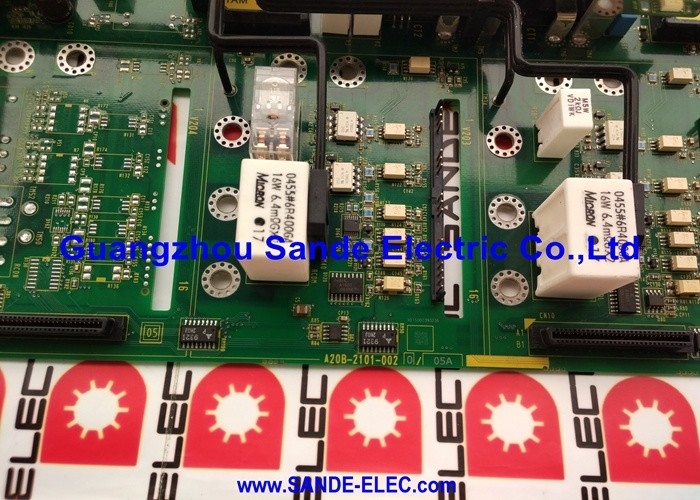

A20B-2101-0012 è la scheda di azionamento servo/mandrino all'interno di questa unità integrata: uno dei PCB chiave confermati come parte dell'assieme A06B-6134-H203#A insieme alla scheda di potenza A20B-2101-002x.

Informazioni chiave sul prodotto

Contesto della macchina utensile: dove si trova questa unità

L'SVSP A06B-6134 si trova tipicamente su "macchine utensili CNC meno esigenti": centri di lavoro CNC compatti, piccoli torni CNC e macchine per la formazione in cui l'hardware completo dell'armadio Alpha-i (PSM + SVM + SPM separati) sarebbe fisicamente ed economicamente sproporzionato.

Questa unità "viene normalmente rilasciata con i controlli 18/21i-B o più che probabilmente con il popolare sistema di controllo 0i-MC come alternativa più economica" alle configurazioni di fascia alta. In questo contesto:

• Un centro di lavoro CNC compatto a tre assi utilizza due dei canali servo per X e Y; Z viene gestito separatamente o da un drive dedicato.
• Un tornio CNC utilizza i due canali per X (slitta trasversale) e Z (carrello), con il canale del mandrino che aziona il mandrino di tornitura principale.

La scheda di azionamento A20B-2101-0012 all'interno di questa unità gestisce la commutazione del servo e del mandrino per questi canali.

Scenari applicativi

Guasto della scheda di azionamento SVSP:Un centro di lavoro CNC compatto con un'unità SVSP A06B-6134-H203#A sviluppa un allarme servo o mandrino. Dopo aver escluso i guasti esterni, la scheda di azionamento A20B-2101-0012 viene identificata come guasto. La sostituzione a livello di scheda ripristina la piena funzionalità dell'unità.

Manutenzione dell'integrazione CNC:Un'officina di assistenza che revisiona un centro di lavoro CNC 0i-MC sostituisce l'A20B-2101-0012 come parte di una riparazione completa dell'unità SVSP.

Domande frequenti

D1: A20B-2101-0012 è la scheda di potenza (A20B-2101-002x) o una scheda separata nell'A06B-6134-H203?

"Contiene A20B-2101-002x e A20B-2101-0012" in A06B-6134-H203#A. Le due schede svolgono funzioni distinte: A20B-2101-002x (descritto altrove come A20B-2101-0022) è la scheda di cablaggio di alimentazione che trasporta percorsi ad alta corrente; A20B-2101-0012 è la scheda di azionamento servo/mandrino che fornisce la logica di controllo. Entrambi sono presenti nella stessa unità SVSP.

D2: Per quali servomotori è classificato A06B-6134-H203 con A20B-2101-0012?

La classificazione di 13 A per canale degli assi A06B-6134-H203#A corrisponde ai servomotori FANUC Beta di classe bi8 e bi12. I motori di potenza superiore (bi22, bi40) richiedono azionamenti con corrente più elevata. Confermare il modello del servomotore dalla targhetta della macchina prima di sostituire o aggiornare l'hardware del servoazionamento.

D3: La sostituzione di A20B-2101-0012 richiede modifiche ai parametri del servo o del mandrino?

No. I parametri del servo e del mandrino sono memorizzati nella memoria dei parametri principali del CNC. La sostituzione della scheda di azionamento A20B-2101-0012 non influisce sui valori dei parametri memorizzati. Dopo aver installato la sostituzione e ripristinato l'alimentazione, l'unità SVSP ristabilisce le sue funzioni di azionamento con il set di parametri CNC esistente.

Q4: Quali precauzioni di sicurezza si applicano prima di accedere a A20B-2101-0012 all'interno dell'unità SVSP?

L'unità SVSP A06B-6134 è dotata di un banco di condensatori del bus CC integrato. Nonostante le dimensioni compatte dell'unità, i condensatori mantengono una tensione pericolosa anche dopo la rimozione della rete CA. Seguire la procedura di attesa di scarica del manuale di manutenzione della serie FANUC Beta i per l'unità A06B-6134 e verificare la scarica del bus con un voltmetro CC prima di accedere alle schede interne.

Q5: Cos'è "biSVPM2" nella descrizione del prodotto?

La designazione "biSVPM2" identifica il modulo funzionale all'interno dell'unità SVSP A06B-6134 a cui appartiene la scheda A20B-2101-0012. Si riferisce alla sezione del modulo di potenza servo/mandrino Beta i dell'unità SVSP, distinguendo questo modulo interno dalla sezione di alimentazione dell'unità e da altri gruppi interni.
