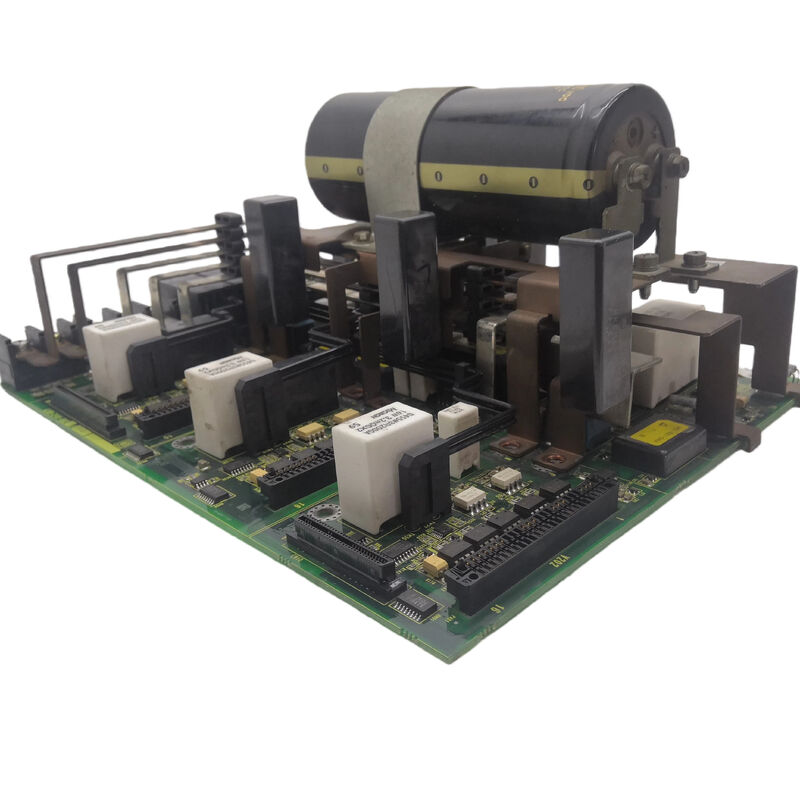

A20B-2101-0025| PCB di alimentazione a triplo asse FANUC Beta iSVSP3-40/40/40-15i — A06B-6134-H303 / Servo 3×40 A + mandrino da 15 kW / Scheda cablaggio alimentazione

Tre servoassi e un mandrino: in un'unica unità

L'A20B-2101-0025 serve la variante più potente della serie FANUC A06B-6134 Beta SVSP: la configurazione a tre assi. Laddove il modello A06B-6134-H203 a doppio asse copre torni a 2 assi e centri di lavoro semplici, il modello A06B-6134-H303 (H303#A o H303#C) aggiunge un terzo canale servo, consentendo configurazioni di centri di lavoro a 3 assi all'interno dello stesso formato di unità integrata.

La designazione SVSPM1-40/40/40-15i suddivide la capacità:

• 40/40/40:Tre canali del servoasse, ciascuno valutato a 40 A di picco
• 15i:Amplificatore mandrino integrato da 15 kW
• SVSPM1:Modulo integrato singolo (al contrario di PSM + SVM + SPM separati)

Rispetto all'A20B-2101-0022 a doppio asse, l'A20B-2101-0025 a triplo asse fornisce il canale servo aggiuntivo da 40 A necessario per un terzo asse servomotore, consentendo un centro di lavoro verticale CNC a 3 assi compatto all'interno di un'unità di azionamento integrata.

Informazioni chiave sul prodotto

iSVSP3 vs iSVSP2: perché il terzo asse cambia la scheda di potenza

L'unità a doppio asse (A20B-2101-0022 per H203) e l'unità a triplo asse (A20B-2101-0025 per H303) utilizzano schede di potenza diverse perché l'hardware fisico si adatta al conteggio degli assi:

• Tre stadi di uscita servo richiedono più area PCB per conduttori di uscita, connettori e sensori di corrente
• Il carico del bus DC da tre servoassi più un mandrino è maggiore rispetto a quello da due assi più un mandrino
• Il layout della scheda di potenza deve accogliere i dispositivi IGBT aggiuntivi, le relative connessioni del dissipatore di calore e il cablaggio del gate drive

Queste differenze rendono l'A20B-2101-0025 fisicamente distinto dall'A20B-2101-0022: le schede non sono intercambiabili.

Scenari applicativi

Guasto scheda di potenza βiSVSP3:Un centro di lavoro CNC a 3 assi con un'unità SVSP3 A06B-6134-H303#A sviluppa allarmi di protezione hardware che interessano simultaneamente tutti e tre i servoassi e il mandrino. La scheda di potenza A20B-2101-0025 viene identificata come guasto. La sostituzione della scheda ripristina tutti e quattro i canali.

Riparazione dell'azionamento del centro di lavoro compatto:Un piccolo centro di lavoro verticale CNC che utilizza l'SVSP3 a tre assi come sistema di azionamento completo richiede la sostituzione della scheda di potenza. A20B-2101-0025 fornisce l'unica opzione di riparazione a livello di scheda disponibile per questa unità specifica.

Domande frequenti

D1: A20B-2101-0025 viene utilizzato in entrambe le varianti H303#A e H303#C dell'A06B-6134?

L'A06B-6134-H303 esiste nelle varianti #A (interfaccia standard) e #C (interfaccia di tipo C). La scheda di potenza A20B-2101-0025 fornisce lo stadio di uscita ad alta corrente, una funzione indipendente dal tipo di interfaccia di comunicazione. Il fatto che entrambe le varianti condividano la stessa scheda di potenza dipende dall'eventuale presenza di differenze di connettore o hardware tra di loro. Conferma dalla documentazione interna dell'unità specifica.

Q2: Quali servomotori possono essere azionati dai canali 40A dell'A20B-2101-0025?

Il picco di 40 A per canale supporta i servomotori FANUC Beta classificati per un picco massimo di 40 A, coprendo i motori di classe da bi22 a bi40 e modelli comparabili della serie biS. Questo è significativamente più alto rispetto ai canali 13A della variante H203 a doppio asse, consentendo servomotori più grandi per carichi assiali del centro di lavoro a 3 assi più impegnativi.

D3: A20B-2101-0025 può sostituire A20B-2101-0022 in un'unità a doppio asse?

No. La scheda di potenza a tre assi (A20B-2101-0025) ha un layout fisico e una configurazione dei connettori diversi rispetto alla scheda a doppio asse (A20B-2101-0022). Servono numeri di ordine del modulo diversi (H303 vs H203) e non possono essere scambiati.

D4: Quali sono i requisiti di sicurezza di scarico per A06B-6134-H303 prima di accedere a A20B-2101-0025?

L'unità SVSP3 ha un banco di condensatori interno più grande rispetto all'unità H203 a doppio asse, grazie al canale servo aggiuntivo e ad una maggiore potenza combinata. Attendere il tempo di attesa per lo scarico completo indicato nel manuale di manutenzione FANUC prima di accedere alle schede interne. Verificare lo scaricamento con un voltmetro CC calibrato oltre a osservare eventuali LED indicatori di carica.

Q5: La sostituzione di A20B-2101-0025 influisce sui parametri CNC?

No. Tutti i parametri del servo e del mandrino risiedono nella memoria dei parametri principali del CNC. La sostituzione della scheda di potenza non influisce sui parametri memorizzati. Dopo aver montato il ricambio A20B-2101-0025 e ripristinato l'alimentazione, il CNC applica automaticamente i parametri esistenti a tutti e tre i canali servo e al mandrino.
