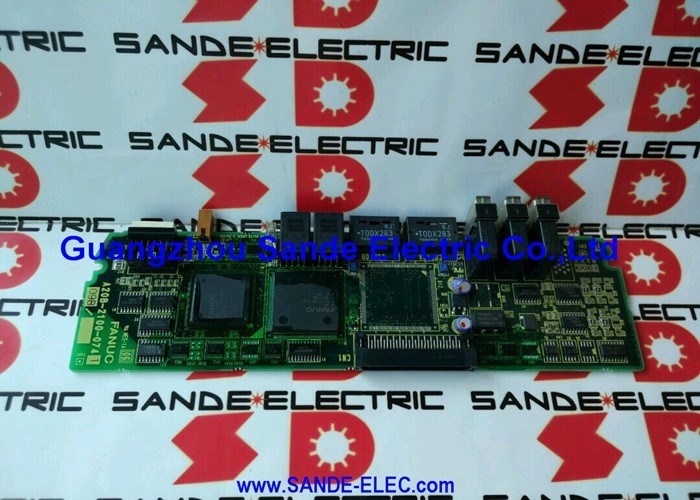

1 PC Fanuc Used A20B-2101-0350 PCB Board In buone condizioni A20B21010350 A2OB-21O1-O35O

A20B-2101-0350 | PCB di controllo mandrino FANUC Alpha iSP - Azionamento mandrino serie A06B-6141 / Tipo A / 6141

A06B-6141 — L'amplificatore a mandrino Alpha iSP

A20B-2101-0350 è il PCB di controllo di tipo A montato all'interno dell'amplificatore per mandrino della serie FANUC A06B-6141 Alpha iSP (i Spindle). A06B-6141 è l'amplificatore per mandrino integrato serie Alpha i di FANUC che combina le funzioni di raddrizzatore, frenatura rigenerativa e inverter per mandrino in un'unica unità compatta.

La PCB di controllo (A20B-2101-0350) è il livello di intelligenza del convertitore. Esegue:

Controllo della velocità del mandrino:Ricevere comandi di velocità dal CNC tramite l'interfaccia seriale del mandrino e calcolare la frequenza e la tensione di uscita dell'inverter richieste per ottenere la velocità del mandrino comandata.

Controllo dell'orientamento:Gestione della funzione di orientamento del mandrino: arresto del mandrino in una posizione angolare precisa per il cambio utensile, sincronizzazione rigida della maschiatura e contornatura dell'asse Cs.

Comunicazione seriale:Gestione della comunicazione tra il CNC e l'azionamento del mandrino tramite il protocollo seriale del mandrino FANUC: trasmissione dei dati di stato (velocità, carico, errore) al CNC e ricezione dei comandi (riferimento di velocità, modalità, abilitazione).

Funzioni di protezione:Monitoraggio della temperatura dell'azionamento, della sovracorrente, della sovratensione e dell'integrità del feedback dell'encoder, generando i codici di allarme appropriati sul display dell'azionamento quando viene rilevata una condizione di guasto.

Specifiche chiave

Funzioni del connettore

L'A20B-2101-0350 è dotato di diversi connettori definiti che si interfacciano con il resto del sistema di azionamento:

CXA2A/CXA2B:Connettori di comunicazione seriale del mandrino: collegano l'azionamento del mandrino all'interfaccia seriale del mandrino del CNC. Questi trasportano i dati di comando e feedback bidirezionali tra il CNC e l'azionamento.

JA7A / JA7B:Connettori di feedback dell'encoder di posizione del motore del mandrino: ricevono la velocità del motore e i dati di posizione dall'encoder montato sul motore del mandrino.

JYA2/JYA3:Connettori di feedback aggiuntivi: in genere per segnali di codificatore di posizione o sensore di orientamento utilizzati nell'orientamento del mandrino e nelle funzioni dell'asse Cs.

JX4/JY1:Connettori di interfaccia per segnali aggiuntivi, inclusi amplificatore mandrino pronto, uscita allarme o segnali I/O macchina.

Scenari applicativi

A06B-6141 allarme azionamento mandrino - guasto PCB di controllo:Un amplificatore a mandrino FANUC Alpha iSP sviluppa un allarme a livello di controllo (non un guasto di alimentazione). Il motore del mandrino e lo stadio di potenza sono verificati integri. La scheda di controllo A20B-2101-0350 viene identificata come guasto. La sostituzione ripristina la funzione di azionamento del mandrino.

Errore di orientamento del mandrino:Un centro di lavoro CNC sviluppa errori di orientamento del mandrino: il mandrino non si ferma nella posizione corretta per il cambio utensile. Dopo aver verificato il sensore di orientamento e l'encoder, l'A20B-2101-0350 viene identificato come errore di controllo.

Domande frequenti

D1: Come posso verificare che A20B-2101-0350 sia la scheda di controllo corretta per il mio azionamento del mandrino?

Identificare il numero di modello dell'amplificatore del mandrino dalla targhetta del convertitore: se si legge A06B-6141, allora A20B-2101-0350 è il PCB di controllo di tipo A corretto. Verificare inoltre la designazione "Tipo A" sull'etichetta della scheda installata. La "Serie 6141" nella descrizione del prodotto si allinea direttamente con l'amplificatore a mandrino A06B-6141.

D2: Cos'è il "Tipo A" nel contesto della scheda di controllo del mandrino A06B-6141?

Gli amplificatori a mandrino FANUC possono utilizzare diverse configurazioni PCB di controllo: le designazioni di Tipo A e Tipo B distinguono queste varianti. Il tipo A è la configurazione standard della scheda di controllo per A06B-6141. Il montaggio del tipo sbagliato (Tipo B in posizione Tipo A) causerà guasti di comunicazione o errori di controllo. Confermare sempre il tipo dall'etichetta della scheda installata prima di ordinare.

D3: Quali allarmi del mandrino indicano specificamente un guasto A20B-2101-0350?

Gli errori della scheda di controllo in genere producono allarmi nel gruppo di comunicazione seriale del mandrino o codici di errore a livello di controllo, come l'allarme 9 (errore di comunicazione seriale), l'allarme 24 (errore di controllo del motore) o l'allarme 73 (guasto della scheda di controllo) come visualizzato sul LED dell'azionamento. Gli allarmi dello stadio di potenza (sovracorrente, sovratensione) solitamente puntano al PCB di potenza o agli IGBT piuttosto che alla scheda di controllo.

D4: La sostituzione di A20B-2101-0350 richiede il reinserimento dei parametri del mandrino?

I parametri del mandrino risiedono nella memoria dei parametri del mandrino del CNC, non nella scheda di controllo dell'azionamento. Dopo aver installato il ricambio A20B-2101-0350, il CNC scarica nuovamente i parametri del mandrino sull'azionamento tramite l'interfaccia seriale del mandrino durante la sequenza di inizializzazione dell'accensione. Verificare il normale funzionamento del mandrino nell'intervallo di velocità prima di tornare in produzione.

Q5: Quali precauzioni ESD e di sicurezza si applicano quando si sostituisce A20B-2101-0350?

Spegnere completamente il CNC e l'azionamento del mandrino. Verificare che i condensatori del bus CC del convertitore siano completamente scarichi utilizzando un voltmetro CC calibrato prima di aprire l'armadio del convertitore: la tensione del bus CC può superare 600 V e persiste dopo la rimozione dell'alimentazione di rete. Maneggiare A20B-2101-0350 con un braccialetto antistatico collegato a terra su una superficie protetta da scariche elettrostatiche.
