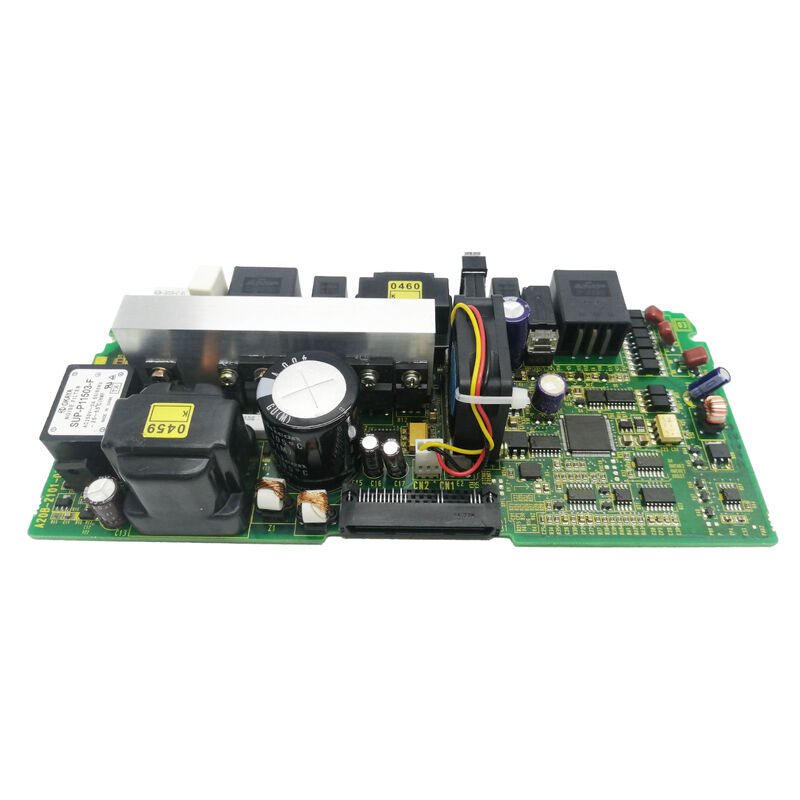

1 PC Fanuc usato A20B-2101-0390 PCB Board A20B21010390 A2OB-21O1-O39O

A20B-2101-0390∙ FANUC Alpha I Series Power Supply PCB ∙ 7-Segment LED / On-Board Noise Filter / Printed Circuit PSM Board

Modulo di alimentazione Alfa I

L'A20B-2101-0390 è la scheda di alimentazione del circuito stampato per il sistema di azionamento della serie Alpha I di FANUC.il modulo di alimentazione (PSM) funge da unità centrale di conversione dell'energia per l'intero sistema di propulsione inclusi gli amplificatori servo e spindle collegati al bus CC condiviso.

Il PCB A20B-2101-0390 è la scheda di controllo e monitoraggio all'interno del PSM, che gestisce:

Controllo della rettifica:Il PSM converte l'alimentazione elettrica di corrente alternata trifase in una tensione di bus CC regolato.

Gestione dell'energia rigenerativa:Quando gli assi servo o spindle rallentano, generano energia rigenerativa.Il PSM gestisce questa energia L'A20B-2101-0390 controlla la commutazione rigenerativa.

Monitoraggio del bus a corrente continua:Il circuito a circuito chiuso di alimentazione monitora la tensione del bus CC in tempo reale, rilevando le condizioni di sovra- e sottovoltaggio e innescando spegnimenti protettivi prima che l'elettronica di alimentazione venga danneggiata.

Visualizzazione dello stato:The 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.

Specificità principali

Filtro acustico di bordo

La specifica del "filtro del rumore a bordo" identifica il filtro EMI (interferenza elettromagnetica) integrato sull'A20B-2101-0390. Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.

Il filtro acustico integrato su A20B-2101-0390:

Suppressione dell'IME condotta:Ferrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.

Rispetto:On-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.

Scenari di applicazione

Errore del circuito a circuito stampato dell'alimentazione PSM:Un sistema di azionamento FANUC Alpha I sviluppa allarmi a livello PSM ∙ il bus CC non può essere stabilito o il sistema si avvia immediatamente all'accensione.il PCB di alimentazione A20B-2101-0390 è identificato come il difettoLa sostituzione ripristina l'impostazione del bus a corrente continua e il normale funzionamento dell'unità.

Manutenzione del sistema di azionamento Alfa I:Il sistema di propulsione Alpha I di un impianto di produzione subisce una manutenzione pianificata completa.L'A20B-2101-0390 viene sostituito come parte del rinnovo dell'elettronica del PSM per garantire un funzionamento di alimentazione affidabile.

Domande frequenti

Q1: Qual è il ruolo del PCB di alimentazione PSM nel sistema di azionamento Alpha I?

Nell'architettura Alpha I di FANUC, il PSM è l'unità centrale di conversione di potenza ¢ rettifica l'alimentazione della rete CA a tre fasi al bus CC utilizzato da tutti gli amplificatori servo e a mandrino collegati.L'A20B-2101-0390 è il PCB di controllo all'interno del PSMSenza un PSM funzionale, nessun servo o spindle drive nel sistema può funzionare.

D2: Cosa indicano i codici LED a 7 segmenti di A20B-2101-0390?

Il display a 7 segmenti mostra due tipi di informazioni: i codici di stato durante il normale funzionamento (confermando che il PSM è attivo e che il bus CC è pronto) e i codici di allarme durante le condizioni di guasto.I codici di allarme sono numerici ogni numero corrisponde a un tipo specifico di guasto documentato nel manuale di manutenzione del servoamplificatore FANUC Alpha ILa lettura del codice visualizzato è il punto di partenza per qualsiasi diagnosi di errore PSM.

D3: Quali sono le precauzioni di sicurezza necessarie prima di sostituire l'A20B-2101-0390?

Il PSM contiene grandi condensatori filtranti che immagazzinano energia CC ad alta tensione (in genere 300 ¢ 600V DC bus) dopo la rimozione della corrente elettrica.Spegnere e bloccare l'alimentazione elettrica, quindi attendere il tempo di scarica specificato nel manuale di manutenzione (in genere 5 ̊10 minuti). Verificare che la tensione del bus CC sia inferiore a 30 V utilizzando un voltmetro calibrato prima di manipolare qualsiasi scheda interna.

D4: La sostituzione dell'A20B-2101-0390 richiede una riconfigurazione del sistema di propulsione?

Il circuito integrato di alimentazione PSM non contiene memorizzazione dei parametri configurabile dall'utente tutti i parametri del servo e del mandrino risiedono nella memoria dei parametri del CNC.Dopo l'installazione del dispositivo di ricambio A20B-2101-0390 e il ripristino dell'alimentazione della reteVerificare che il display a 7 segmenti mostri lo stato di pronto corretto prima di abilitare il CNC e testare i servo e gli azionamenti a mandrino.

D5: Cosa distingue il PSM Alfa I (A20B-2101-0390) dai precedenti PSM della serie Alfa?

La designazione "Alpha I" indica la generazione della serie i del sistema di propulsione Alpha di FANUC ∙ un'evoluzione della precedente serie Alpha con prestazioni migliorate, maggiore integrazione,e protocolli di comunicazione aggiornati. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
