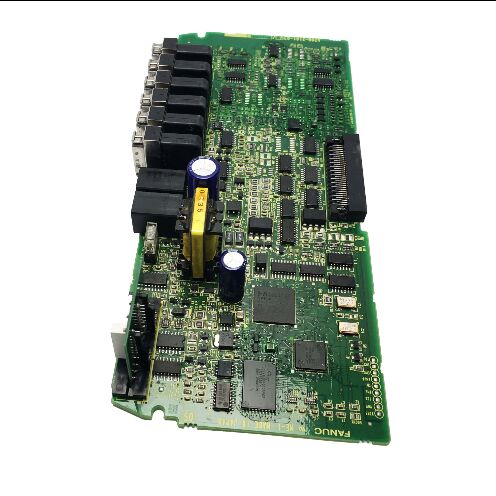

1PC Usato FANUC A20B-2101-0631 A20B21010631 A2OB-21O1-O631

A20B-2101-0631 ∙ FANUC A20B-2101 Serie Power Board ∙ Sistema di azionamento CNC PCB / A20B-2101-063x Famiglia / Ricambi per automazione industriale

A20B-2101-063x Una famiglia di schede di alimentazione

L'A20B-2101-0631 appartiene a un insieme di schede elettriche strettamente correlate della serie A20B-2101 il gruppo 063x, comprendente A20B-2101-0630, 0631, 0632, e 0633.Queste schede sono elencate insieme come "FANUC power boards," indicando che esse svolgono funzioni parallele all'interno della stessa famiglia di azionamenti o coprono varianti progressive della stessa applicazione della scheda di potenza.

All'interno della serie A20B-2101 in generale, le schede di alimentazione appaiono in vari contesti di azionamento e alimentazione:

con un'altezza superiore a 50 mmcomprese le schede per gli azionamenti Beta-i SVM1 (come A20B-2101-0090 e 0091 per le varianti 4A e 20A) e le schede di alimentazione più grandi della serie Alpha-i per i moduli monoasse ad alta corrente.

Dischi per moduli di alimentazione:compresa la famiglia A20B-2101-0390 (tabelle ad alta potenza Alpha-i PSM con display LED a 7 segmenti) che forniscono l'alimentazione del bus a corrente continua per l'intero servo drive cabinet.

di potenza superiore a 50 W, ma non superiore a 150 Wcomprese le schede di alimentazione a servo a 6 assi (A20B-2101-0221, A20B-2101-0511) per i gruppi di azionamento congiunto dei robot FANUC.

L'A20B-2101-0631 opera in questo contesto della scheda di alimentazione fornendo la funzione dello strato di alimentazione per il modulo specifico di azionamento o amplificatore in cui è installato.

Informazioni chiave sul prodotto

Le schede di alimentazione nell'architettura dei moduli di azionamento

Nei moduli di amplificazione servo e a fusione di FANUC, le schede di potenza svolgono le funzioni di strato ad alta corrente che le schede di controllo non possono:

Interfaccia del bus CC:Le schede elettriche trasportano i conduttori di rame pesanti e i connettori ad alta corrente che collegano il modulo al bus CC.Il potenziale del bus 200 ′′ 300VDC e le correnti di picco che fluiscono durante l'accelerazione del motore rendono questo hardware fondamentalmente diverso dai segnali a livello logico della scheda di controllo.

Interfaccia per la fase di uscita del motore:Le schede di alimentazione indirizzano l'uscita trifase dalla fase di commutazione IGBT ai connettori del cavo motore, trasportando la corrente nominale completa del motore.

Sensore di corrente:I sensori dell'effetto Hall o i shunt resistivi sulla scheda di alimentazione misurano in tempo reale le correnti di fase del motore. Queste misure vengono trasmesse alla scheda di controllo per la regolazione della corrente a circuito chiuso.

Gestione termica:Le schede di alimentazione sono fisicamente più vicine al dissipatore termico IGBT rispetto alle schede di controllo e il loro layout deve soddisfare i requisiti di interfaccia termica della dissipazione di potenza nell'unità.

Scenari di applicazione

Errore della scheda di alimentazione:Un modulo di azionamento FANUC sviluppa allarmi di sovra corrente o di protezione hardware. La scheda di controllo è confermata intatta. La scheda di alimentazione A20B-2101-0631 è identificata come il difetto.Sostituzione ripristina la funzione di potenza di uscita dell'unità.

Ricambio di manutenzione dell'azionamento:Un impianto di produzione mantiene l'A20B-2101-0631 come riserva locale della scheda di alimentazione per consentire una riparazione rapida dell'azionamento.

Domande frequenti

Q1: Quali moduli di azionamento specifici utilizzano A20B-2101-0631?

L'A20B-2101-0631 appartiene al gruppo 063x delle schede di alimentazione A20B-2101. Il modulo di azionamento specifico che lo utilizza è identificato dall'etichetta della scheda all'interno del modulo applicabile.Verificare il numero della parte rispetto all'elenco delle parti di ricambio nel manuale di manutenzione FANUC del modulo di azionamento installato per confermare l'esatto ruolo funzionale della scheda.

D2: L'A20B-2101-0630, 0631, 0632, e 0633 sono intercambiabili tra loro?

Le schede 063x della serie A20B-2101 sono probabilmente varianti all'interno della stessa famiglia di azionamenti ̇ possibilmente con correnti nominali o configurazioni di interfaccia diverse.Sono elencati insieme come una famiglia dai fornitori di ricambi, ma le singole schede sono abbinate alle specifiche specifiche del modulo.

Q3: Quali precauzioni di sicurezza si applicano prima di accedere all'A20B-2101-0631?

Le schede di alimentazione funzionano a livelli di tensione del bus CC all'interno dei moduli di azionamento.Seguire la procedura di attesa di scarica del manuale di manutenzione FANUC per il modulo applicabile, e verificare con un voltmetro DC calibrato prima di manipolare qualsiasi scheda interna.

D4: La sostituzione di A20B-2101-0631 incide sui parametri dell'azionamento?

No. I parametri dell'unità sono memorizzati nella memoria principale del parametro del CNC, non nella scheda di alimentazione.Dopo l'installazione del dispositivo di ricambio e il ripristino dell'alimentazione, il CNC applica i parametri esistenti all'azionamento attraverso la sua interfaccia di comunicazione servo.

D5: L'A20B-2101-0631 può essere riparato a livello di componente?

La riparazione a livello di componenti delle schede di alimentazione della serie A20B-2101 è offerta da centri di assistenza specializzati FANUC.e dispositivi di protezionePer le macchine critiche per la produzione, la sostituzione diretta delle schede è in genere più veloce della riparazione.
