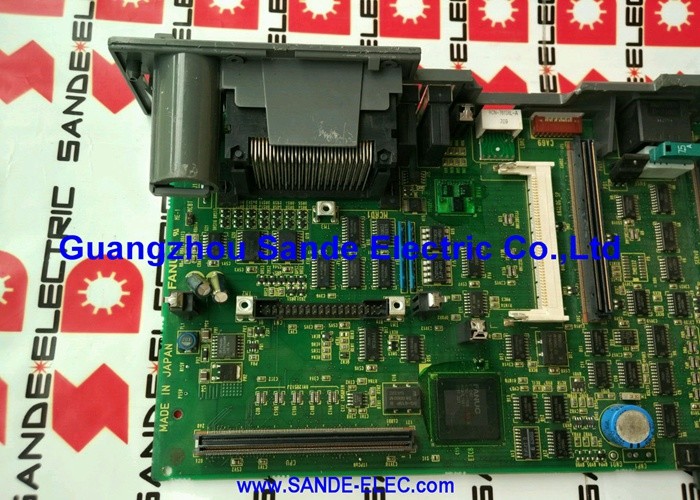

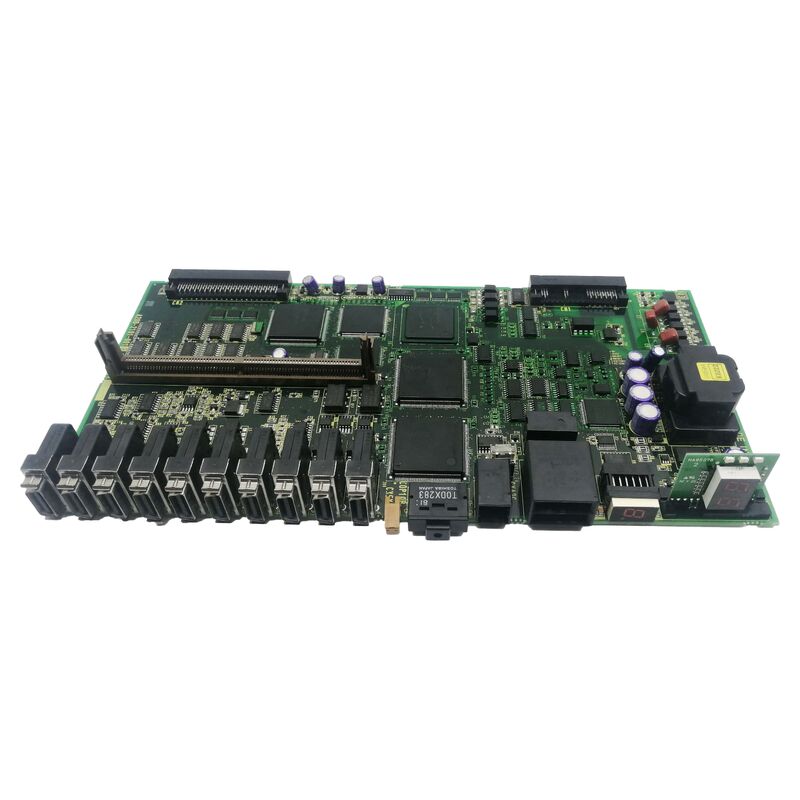

1PC FANUC utilizzato A20B-2101-0681 A20B21010681 A2OB-21O1-O681

A20B-2101-0681 ∙ FANUC A20B-2101 Serie Pannello di alimentazione ∙ Sistema di azionamento CNC / Automazione industriale / PCB originale giapponese

Dischi di alimentazione della serie A20B-2101

La serie A20B-2101 copre una vasta gamma di schede di azionamento e di alimentazione per sistemi CNC e di automazione FANUC.le schede classificate come "schede di alimentazione" hanno la funzione critica di fornire, tensioni di alimentazione stabili ai circuiti elettronici all'interno dei moduli di azionamento e dei gruppi hardware CNC.

La gamma di schede di alimentazione della serie A20B-2101 comprende diverse applicazioni funzionali note:

con una tensione di potenza superiore a 50 kVThe A20B-2101-0390 family (including /08A and other revisions) is confirmed as the "POWER SUPPLY BOARD W/NOISE FILTER" for the Alpha-i PSM (Power Supply Module) high-power series — providing the 7-segment LED status display and integrated noise filter for PSM unitsQuesta scheda ben documentata della stessa serie stabilisce il contesto per altre schede di alimentazione A20B-2101.

Dispositivi per la trasmissione di energia elettricaAltre schede di alimentazione A20B-2101 alimentano il 5V interno, 15V, and 24V logic supply rails within servo and spindle amplifier modules — converting from the available DC bus or control supply voltage to the precise voltages needed by the module's logic and interface circuits.

Dischi della serie beta-i e αis:Le schede di alimentazione per le unità compatte Beta-i SVM1 e i moduli della serie αis sono anche incluse nella numerazione A20B-2101, supportando le esigenze di distribuzione dell'energia del sistema di propulsione completo.

Informazioni chiave sul prodotto

Stabilità dell'alimentazione Perché è importante per il sistema di propulsione

In una cabina di azionamento CNC FANUC, la qualità e la stabilità delle tensioni interne dell'alimentazione influiscono direttamente sull'affidabilità del sistema:

Stabilità dell'alimentazione logica:L'elettronica di controllo del servoamplificatore ̇ microprocessori, driver di gate, interfacce di codifica ̇ richiede alimentatori stabili a 5 V e 3,3 V entro tolleranze strette.Le onde di tensione o i transitori su questi binari causano errori logici, allarmi intermittenti o comportamento irregolare del servo.

Fornitore di portata:I circuiti di azionamento dei gate IGBT richiedono un alimentatore bipolare (in genere +15V/-15V o +15V) per accendere e spegnere completamente l'IGBT.Un'alimentazione insufficiente del gate drive fa sì che l'IGBT funzioni in saturazione parziale, aumentando la dissipazione del calore e portando infine al guasto dell'IGBT.

Isolamento di potenza di controllo:Le schede di alimentazione interne forniscono spesso l'isolamento tra il lato del bus ad alta tensione e il lato logico a bassa tensione dell'unità.Questo isolamento protegge l'elettronica di controllo dai transitori del lato del bus e fornisce una barriera galvanica sicura.

Quando il pannello di alimentazione A20B-2101-0681 non funziona,le rotaie di alimentazione interne del modulo di propulsione sono interrotte, causando in genere il fallimento dell'auto-test di accensione dell'unità o generando codici di allarme di alimentazione.

Scenari di applicazione

Errore di alimentazione del modulo di azionamento:Un modulo di azionamento FANUC fallisce la sua sequenza di accensione. Gli indicatori LED confermano l'assenza di alimentazione logica interna. L'ingresso CA e il bus CC del sistema di azionamento sono confermati corretti.Il pannello di alimentazione A20B-2101-0681 è identificato come difettoso La sostituzione ripristina l'alimentazione logica del modulo e il normale funzionamento.

Investigazione di allarme di azionamento intermittente:Un asse CNC produce allarmi casuali che non possono essere correlati a eventi di movimento o cablaggi esterni.I test mostrano che l'allarme correla con la potenza di uscita dell'A20B-2101-0681 che entra in brevi stati transitori sotto carico termicoLa sostituzione risolve il guasto intermittente.

Domande frequenti

D1: Come posso identificare che l'A20B-2101-0681 è il componente difettoso quando un modulo di azionamento non ha alimentazione interna?

In primo luogo, verificare che le alimentatorie esterne del modulo siano corrette. Verificare la tensione di ingresso della rete CA e il livello del bus CC dal PSM.Se sono confermati gli alimentatori esterni e il modulo non mostra ancora alcuna potenza logicaAll'interno del modulo, l'A20B-2101-0681 viene identificato leggendo la sua etichetta del numero di parte.Confrontare con la lista dei pezzi di ricambio del modulo di propulsione per confermare che questo è il pannello di alimentazione per quel modulo specifico.

D2: Qual è la differenza tra una "piattaforma di alimentazione" e una "piattaforma di alimentazione" nella terminologia di azionamento FANUC?

Nel linguaggio del modulo di propulsione di FANUC: apannello di alimentazione(o scheda di cablaggio) trasporta l'uscita del motore ad alta corrente e le connessioni del bus CC ­ opera a piena tensione del bus con correnti motore.pannello di alimentazioneconverte le tensioni ai livelli più bassi necessari per l'elettronica di controllo. opera a livelli di tensione logica come uscita, anche se il suo ingresso può provenire dal bus CC.A20B-2101-0681 è la scheda di alimentazione (convertitore di alimentazione interna a bassa tensione), non la scheda di alimentazione ad alta corrente.

D3: L'A20B-2101-0681 è utilizzato nei moduli servo-amplificatore, nei moduli a mandrino o nei moduli PSM?

La serie A20B-2101 copre tutti e tre i tipi di azionamento: servo amplificatori, amplificatori a mandrino e moduli di alimentazione (PSM).Il tipo specifico di modulo host di A20B-2101-0681 è confermato dall'etichetta del numero di parte all'interno del modulo installato. Riferimento incrociato alla lista dei pezzi di ricambio del modulo ospitante nel manuale di manutenzione FANUC.

D4: La sostituzione dell'A20B-2101-0681 incide sui parametri dell'unità memorizzata o sui parametri CNC?

No. Le schede di alimentazione interne non memorizzano i parametri del sistema. La sostituzione dell'A20B-2101-0681 non influenza le impostazioni dei parametri del servo o del mandrino del CNC.Dopo l'installazione del dispositivo di ricambio e il ripristino dell'alimentazione, l'elettronica di controllo del modulo di azionamento si riavvia utilizzando i parametri CNC esistenti memorizzati nella memoria principale del CNC.

D5: Esistono varianti di revisione di A20B-2101-0681?

Molte schede della serie A20B-2101 portano il suffisso di revisione ?? come /01A, /02B ?? che indica le iterazioni di aggiornamento hardware.Si noti questo quando si seleziona il sostitutoLe revisioni successive sono generalmente retrocompatibili con quelle precedenti nello stesso slot.l'ultima revisione disponibile è la scelta di sostituzione appropriata.
