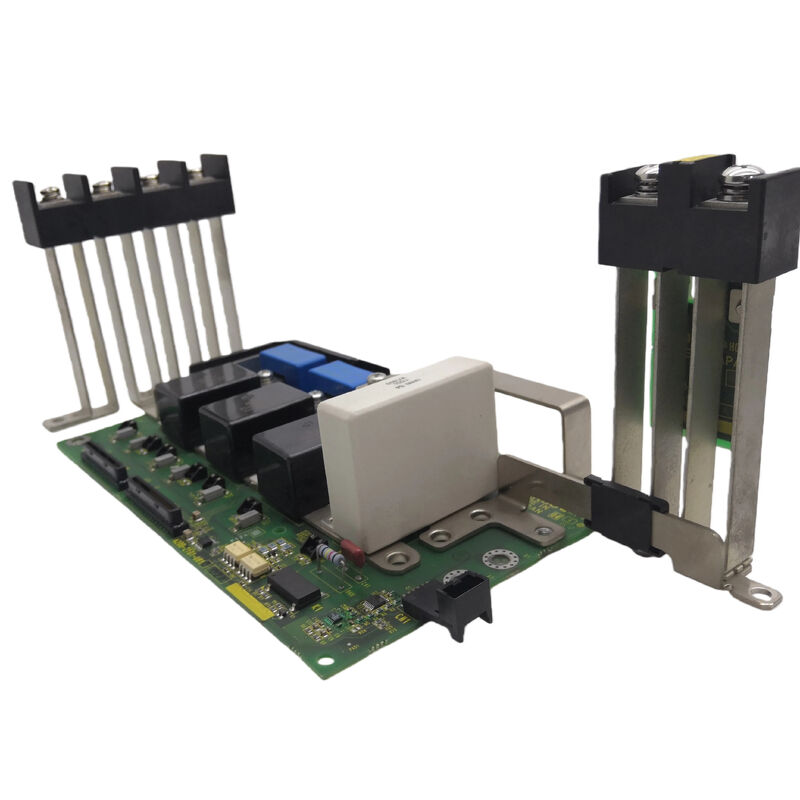

A20B-2101-0810 | PCB di azionamento CNC serie FANUC A20B-2101 - Sistemi di azionamento servo e mandrino / CNC e automazione / Originale per il Giappone

A20B-2101: serie completa di PCB per azionamenti

La serie A20B-2101 è una delle famiglie più estese di PCB FANUC relativi agli azionamenti. Questa serie, che comprende servoamplificatori, amplificatori per mandrini, moduli di alimentazione e servoazionamenti per robot, fornisce le schede di controllo e di alimentazione che formano lo strato elettronico dell'hardware di azionamento FANUC.

I tipi di tastiere della serie A20B-2101 illustrano la gamma:

Schede servoazionamento Beta-i SVM1:PCB di controllo (A20B-2101-0050, 0051) e PCB di potenza (A20B-2101-0090, 0091) per moduli servo ad asse singolo Beta-i: coprono corrente di picco da 4 A a 80 A ed entrambe le varianti di interfaccia FSSB e I/O Link.

Schede di alimentazione:Incluse schede di classe A20B-2101-0390 (Alpha-i PSM ad alta potenza, con LED a 7 segmenti e filtro antirumore integrato) e A20B-2101-0681 per la regolazione dell'alimentazione interna dell'azionamento.

Schede di potenza servo robot:Schede di potenza del servoazionamento a 6 assi (A20B-2101-0221, A20B-2101-0511) per gruppi di azionamento con giunto robot FANUC negli amplificatori delle serie 6107 e 6017.

Schede mandrino e azionamenti combinati:Comprese le schede della gamma A20B-2101-035x per il controllo dell'amplificatore del mandrino e la famiglia di schede di potenza A20B-2101-063x.

La A20B-2101-0810 è una scheda di questa famiglia, che svolge la specifica funzione di azionamento per la quale è stata progettata.

Informazioni chiave sul prodotto

Servizio a livello di scheda nei moduli di azionamento FANUC

L'approccio di FANUC alla manutenzione dei moduli di azionamento è pratico: i moduli sono progettati con PCB interni sostituibili. Quando un modulo di azionamento presenta un guasto, la diagnosi sistematica identifica la specifica scheda guasta, non l'intero gruppo del modulo. Questo approccio:

Riduce i costi di sostituzione:Viene sostituito solo il PCB guasto. L'alloggiamento del modulo, la scheda di cablaggio e le schede complementari intatte rimangono in servizio.

Conserva la configurazione dell'unità:I parametri di azionamento FANUC risiedono nella memoria principale del CNC, non nelle schede di azionamento. La sostituzione di A20B-2101-0810 non influisce sulle impostazioni dei parametri del servo o del mandrino memorizzati.

Mira al guasto effettivo:I guasti dei moduli di azionamento si manifestano spesso come schemi di allarme specifici (errori di comunicazione, guasti all'uscita di alimentazione o interventi di protezione), ciascuno dei quali punta verso un tipo di scheda specifico. La sostituzione mirata risolve il guasto senza inutili sostituzioni più ampie dei componenti.

Scenari applicativi

Diagnosi dei guasti della scheda di trasmissione:Un modulo di azionamento CNC FANUC sviluppa un allarme di guasto. Dopo l'isolamento sistematico, l'A20B-2101-0810 viene identificato dall'etichetta della scheda come il PCB guasto. La sostituzione con la stessa scheda ripristina il normale funzionamento del drive.

Inventario ricambi officina:Una struttura che utilizza sistemi CNC FANUC mantiene A20B-2101-0810 come ricambio locale per supportare una riparazione rapida a livello di scheda quando un modulo di azionamento sviluppa un guasto PCB.

Domande frequenti

D1: Come posso verificare che la scheda A20B-2101-0810 sia la scheda corretta per il mio modulo di azionamento FANUC?

Leggere il codice prodotto dall'etichetta della scheda all'interno del modulo convertitore specifico. Se l'etichetta riporta A20B-2101-0810, questa è la sostituzione confermata. Confrontare la posizione della scheda con l'elenco delle parti di ricambio del modulo di azionamento nel manuale di manutenzione FANUC applicabile per confermare il ruolo funzionale della scheda all'interno di tale modulo.

D2: La sostituzione di A20B-2101-0810 richiede modifiche ai parametri del servo o del mandrino?

No. I parametri del servo e del mandrino sono conservati nella memoria dei parametri principali del CNC, non nella scheda PCB dell'azionamento. La sostituzione di A20B-2101-0810 non ha alcun effetto sui valori dei parametri memorizzati. Dopo aver installato la scheda sostitutiva e ripristinato l'alimentazione, l'azionamento ristabilisce la sua interfaccia di comunicazione con il CNC e funziona con il set di parametri esistente.

D3: Quali precauzioni di sicurezza si applicano prima di accedere a A20B-2101-0810 all'interno di un modulo convertitore?

I moduli convertitore contengono condensatori del bus CC che mantengono la tensione pericolosa dopo la rimozione dell'alimentazione di rete. Prima di aprire qualsiasi alloggiamento del modulo convertitore, rispettare il periodo di attesa per lo scarico specificato nel manuale di manutenzione FANUC per il tipo di modulo applicabile. Verificare la scarica del bus con un voltmetro CC calibrato. Maneggiare l'A20B-2101-0810 con precauzioni ESD: cinturino da polso con messa a terra e superficie di lavoro protetta da scariche elettrostatiche.

D4: A20B-2101-0810 è specifico per le applicazioni di macchine utensili CNC o viene utilizzato anche in sistemi robotici?

Le schede della serie A20B-2101 sono presenti sia negli azionamenti per macchine utensili CNC FANUC che nelle applicazioni di servoazionamento per robot, poiché FANUC condivide l'architettura hardware dell'azionamento con queste linee di prodotti. La distribuzione specifica di A20B-2101-0810 dipende dal sistema host in cui è installato. Confermare il tipo di sistema host (CNC o robot) dalla documentazione del modulo di azionamento prima di ordinare.

D5: La riparazione a livello di scheda è un'opzione per A20B-2101-0810?

La riparazione a livello di componente è offerta dai centri di assistenza specializzati FANUC per la maggior parte delle schede della serie A20B-2101. Per i sistemi critici per la produzione in cui i costi legati ai tempi di inattività sono elevati, la sostituzione diretta della scheda è in genere più rapida. La riparazione è un'alternativa economicamente vantaggiosa quando il guasto coinvolge componenti discreti identificabili (gate driver guasto, circuito di protezione danneggiato, condensatore degradato). Entrambe le opzioni sono disponibili a seconda dell’urgenza e delle priorità di bilancio.
