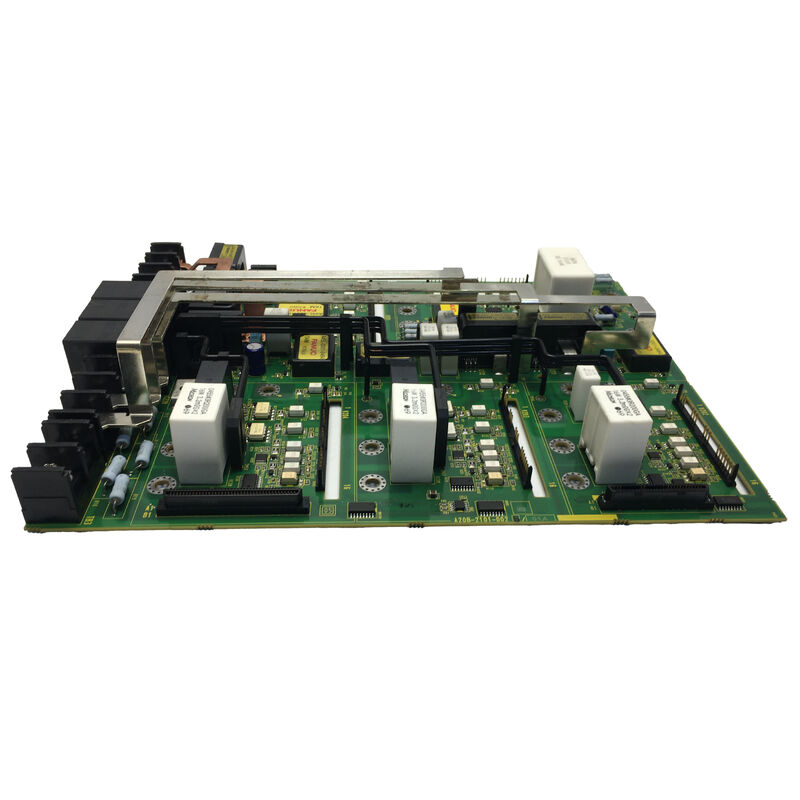

La serie A20B-2101 comprende le schede elettroniche per servoazionamenti e mandrini FANUC: i PCB di controllo e alimentazione che costituiscono il nucleo elettronico dei moduli servoamplificatori e di azionamento mandrino FANUC. Questa serie copre una gamma di tipi di schede che servono diverse potenze nominali di azionamento, capacità di corrente e generazioni di interfacce nelle famiglie di prodotti CNC e robot FANUC.
Le schede di questa serie trasportano i segnali di azionamento del gate, i circuiti di rilevamento della corrente, la logica di protezione e le interfacce di comunicazione che traducono i comandi di posizione e velocità dal CNC in precise uscite di controllo del motore. Quando un modulo di servoazionamento sviluppa un guasto interno, le schede elettroniche al suo interno rappresentano il percorso di sostituzione: il montaggio di una scheda FANUC originale riporta l'azionamento alle prestazioni specificate.
| Parametro | Valore |
|---|---|
| Numero di parte | A20B-2101-0922 |
| Serie | A20B-2101 |
| Produttore | Società FANUC |
| Tipo | PCB del servoazionamento |
| Applicazione | Sistemi di amplificazione servo/mandrino |
Un modulo servoamplificatore FANUC contiene PCB a più livelli, ciascuno dei quali gestisce un livello funzionale specifico:
Scheda di potenza:Gestisce la commutazione ad alta tensione e corrente elevata per lo stadio di uscita del convertitore: segnali di comando del gate ai dispositivi di commutazione IGBT, monitoraggio del bus CC e controllo della rigenerazione.
Scheda di controllo:Elabora i comandi servo del CNC (tramite interfaccia FSSB, Tipo A o Tipo B), esegue l'anello di controllo della corrente con velocità di aggiornamento dell'ordine dei microsecondi, gestisce il feedback del motore dall'encoder ed esegue la logica di protezione del servo.
Scheda di cablaggio:Fornisce l'interfaccia del connettore fisico tra i cavi esterni e lo stack PCB interno.
A20B-2101-0922 svolge uno di questi ruoli all'interno del modulo servo o amplificatore mandrino FANUC applicabile. La sua sostituzione ripristina la funzione elettronica dell'azionamento a livello di scheda, evitando i costi di sostituzione dell'intero modulo amplificatore.
Non tutti i guasti del servoazionamento richiedono la sostituzione completa del modulo amplificatore. Alcuni codici di allarme e modelli di guasto indicano un guasto a livello di scheda piuttosto che un guasto del dispositivo di alimentazione:
In questi casi, la sostituzione mirata della scheda rappresenta la corretta strategia di riparazione. La scheda sostitutiva A20B-2101-0922 ripristina la funzione guasta senza sostituire l'hardware meccanico e di alimentazione del modulo completo.
Guasto interno del servomodulo:Il servoamplificatore di una macchina CNC scatta a causa di un allarme interno che non corrisponde a guasti del cavo dell'encoder, del motore o del cablaggio. La diagnosi a livello di scheda identifica A20B-2101-0922 come componente guasto. La sostituzione della scheda ripristina il normale funzionamento dell'asse.
Riparazione del servoazionamento del robot:Il servoazionamento del controller di un robot FANUC sviluppa un guasto intermittente su un giunto del robot. La sostituzione A20B-2101-0922 risolve il comportamento intermittente e riporta il robot a un funzionamento di produzione affidabile.
Pezzi di ricambio per officina della scheda di trasmissione:Un impianto di produzione conserva un set di schede della serie A20B-2101 come pezzi di ricambio in officina per la riparazione rapida dei moduli servo, riducendo i tempi di riparazione dell'azionamento da giorni a ore.
Q1: Come posso determinare quale scheda all'interno del modulo amplificatore è guasta?
Isolare il guasto leggendo il codice di allarme specifico dal CNC o dal display del variatore. I codici di allarme dell'azionamento FANUC (allarmi SV e allarmi SP) sono documentati nel manuale delle descrizioni del servoamplificatore. Alcuni allarmi sono specifici della scheda controllo, altri della scheda potenza. Anche danni termici, segni di bruciatura o scolorimento dei componenti su una scheda rispetto a un'altra guidano la diagnosi. Se il display LED dell'unità funziona, il modello di allarme aiuta a restringere il guasto a una scheda specifica nello stack.
D2: A20B-2101-0922 contiene dati di calibrazione specifici del motore?
Alcune schede di controllo dei servoamplificatori FANUC memorizzano i dati di identificazione del motore o ottengono la calibrazione nella memoria non volatile della scheda. Se la scheda sostituita contiene dati specifici del motore, i dati devono essere reinseriti o scaricati dal backup dopo aver installato la scheda sostitutiva. Controllare la documentazione di manutenzione del modello specifico di servoamplificatore per verificare se l'A20B-2101-0922 trasporta i dati del motore memorizzati prima del montaggio.
D3: A20B-2101-0922 viene utilizzato nei sistemi di lavorazione CNC, nei controller dei robot o in entrambi?
La serie A20B-2101 viene utilizzata sia nelle linee di prodotti CNC che in quelle dei robot, poiché l'architettura del servoazionamento FANUC è condivisa tra le piattaforme. L'implementazione specifica di A20B-2101-0922 dipende dal sistema in cui è installato. La posizione della scheda nell'elenco dei pezzi di ricambio del sistema di destinazione conferma se serve un azionamento dell'asse CNC, un azionamento del mandrino o un amplificatore del giunto robot.
D4: È possibile inviare l'A20B-2101-0922 per la riparazione anziché per la sostituzione?
La riparazione a livello di scheda dei PCB dei servoazionamenti FANUC è offerta da centri di assistenza certificati FANUC e società specializzate nella riparazione di componenti elettronici CNC. La riparazione è un'opzione conveniente quando il guasto è un guasto di un componente discreto (IC del driver del gate IGBT guasto, condensatore danneggiato, fusibile di protezione bruciato) che può essere identificato e risolto a livello di componente. Le schede con danni diffusi da sovraccarico elettrico sono in genere meglio sostituite che riparate.
D5: Quali precauzioni ESD si applicano al modello A20B-2101-0922?
L'A20B-2101-0922 contiene circuiti integrati logici CMOS e semiconduttori driver sensibili alle scariche elettrostatiche. Maneggiare solo con un braccialetto da polso collegato a una superficie collegata a terra. Conservare e trasportare in un imballaggio antistatico. Quando si accede al modulo del servoamplificatore, scaricarsi a terra prima di toccare qualsiasi PCB. L'azionamento deve essere completamente spento e i condensatori del bus CC completamente scarichi prima di accedere alla scheda interna: utilizzare un voltmetro CC per verificare che la tensione del bus CC sia inferiore a 50 V prima di aprire l'alloggiamento dell'amplificatore.
