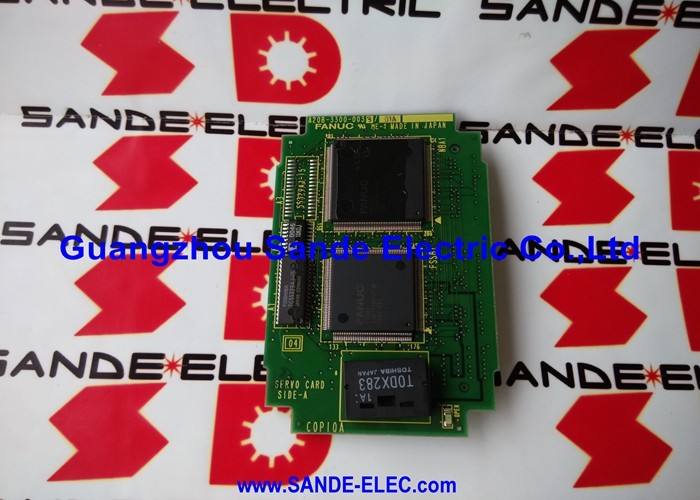

FANUC DAUGHTER SERVO BOARD A20B-2900-0310 A20B29000310 A2OB-29OO-O31O

A20B-2900-0310 | PCB del modulo di controllo grafico serie FANUC 16/18: struttura SMD/grafica display CNC F16/F18

Grafica in un sistema CNC: cosa rende la scheda

Il display dell'operatore su un CNC FANUC Serie 16 o 18 non è semplicemente un terminale di testo. Rende il contenuto grafico da cui l'operatore dipende durante tutto il ciclo di lavorazione:

Grafica del percorso utensile:Il CNC può visualizzare in forma grafica il percorso di taglio programmato prima e durante l'esecuzione automatica. L'operatore verifica visivamente la geometria del percorso utensile prima di impegnarsi nel taglio, controllando le collisioni, confermando i movimenti di avvicinamento e ritrazione e ispezionando il profilo complessivo della parte.

Diagnostica grafica:L'errore di inseguimento del servo, le forme d'onda attuali e i dati sullo stato del sistema possono essere visualizzati graficamente nel tempo. Questi display supportano la risoluzione dei problemi relativi al comportamento del servo e del mandrino che sarebbero invisibili in un formato di puro testo.

Visualizzazione del programma pezzo:Il contenuto del programma viene reso con elementi grafici (evidenziazione dei blocchi, posizionamento del cursore e testo del programma formattato) che passano tutti attraverso il modulo di controllo grafico.

A20B-2900-0310 è il modulo SMD dedicato che fornisce il motore grafico hardware per queste funzioni di visualizzazione nei sistemi CNC serie 16 e 18.

Informazioni chiave sul prodotto

Configurazione della scheda figlia: come si installa

L'A20B-2900-0310 si installa come scheda figlia: si collega o si collega alla scheda di controllo grafico principale all'interno dell'unità di controllo CNC. L'architettura della scheda figlia separa la logica grafica dalla scheda di elaborazione CNC principale. Questa separazione significa che un guasto del modulo grafico non influisce sul controllo del movimento del CNC o sull'esecuzione del programma: il CNC continua a funzionare anche se il display perde la capacità grafica.

Al contrario, la perdita di funzioni grafiche (aree di visualizzazione vuote, elementi grafici mancanti, rendering grafico danneggiato) senza influenzare l'esecuzione del programma CNC spesso indica l'A20B-2900-0310 come il componente guasto, non la scheda CNC principale.

Scenari applicativi

Anomalia display grafico su centro di lavoro Serie 16:Il display operatore di un centro di lavoro FANUC Serie 16 perde la visualizzazione grafica del percorso utensile. La pagina del programma e le pagine dei parametri vengono visualizzate normalmente. Il guasto è isolato al modulo di controllo grafico: la sostituzione A20B-2900-0310 ripristina la piena funzionalità del display grafico.

Aggiornamento manutenzione CNC:Durante una revisione di manutenzione CNC programmata su un vecchio centro di tornitura Serie 18, il modulo di controllo grafico viene sostituito come parte di un programma di rinnovamento a livello di scheda per prevenire guasti grafici legati all'età su apparecchiature ad alto funzionamento.

Domande frequenti

D1: La sostituzione dell'A20B-2900-0310 richiede una configurazione software?

Il modulo di controllo grafico è una scheda hardware. Nella maggior parte delle configurazioni delle Serie 16 e 18, il modulo non supporta parametri CNC o impostazioni programmabili. La sostituzione della scheda ripristina la funzionalità dell'hardware grafico senza richiedere la configurazione dello schermo o la modifica dei parametri. Le impostazioni dei parametri grafici del CNC (tipo di schermo, opzioni di risoluzione del display) sono conservate nella memoria dei parametri principale del CNC, non nella scheda figlia.

D2: Un A20B-2900-0310 guasto può causare l'arresto del CNC?

Nella maggior parte dei casi, no. Il controllo del movimento del CNC, l'esecuzione del programma e le funzioni I/O sono gestiti da schede separate dal modulo grafico. Un guasto della scheda grafica provoca in genere anomalie di visualizzazione (aree grafiche vuote, visualizzazione del percorso utensile mancante) mentre la macchina continua a funzionare. Tuttavia, se il guasto danneggia anche le linee di alimentazione o i segnali del bus condivisi con altre schede, sono possibili effetti secondari sul funzionamento del CNC. Diagnosticare l'errore specifico prima di presumere che il CNC continuerà a funzionare con una scheda grafica guasta.

Q3: Quali sono i sintomi visibili del guasto A20B-2900-0310?

I sintomi più comuni includono: la schermata grafica del percorso utensile mostra un'immagine vuota o danneggiata mentre le pagine di testo vengono visualizzate normalmente; specifiche modalità di visualizzazione grafica attivano gli allarmi del CNC; l'area di visualizzazione grafica mostra un rendering parziale o congelato che non si aggiorna; oppure lo schermo mostra rumore grafico (modelli di pixel casuali) nelle aree normalmente occupate dal contenuto grafico.

D4: A20B-2900-0310 è compatibile con le varianti Serie 16M, 16T, 18M e 18T?

L'A20B-2900-0310 è destinato alla famiglia CNC Serie 16 e 18. La compatibilità tra M (centro di lavoro), T (centro di tornitura) e altre varianti secondarie all'interno di queste serie dipende dallo specifico gruppo tabellone a cui si inserisce il modulo. Verificare con la documentazione delle parti di ricambio per il modello CNC specifico e il tipo di unità display prima di ordinare.

D5: Quali codici adiacenti servono le diverse generazioni di CNC nella famiglia di schede grafiche?

La serie A20B-2900 copre le schede grafiche di più generazioni di CNC FANUC. I numeri adiacenti servono sistemi diversi: ad esempio, A20B-2900-0340 e A20B-2900-0350 servono altre configurazioni di display all'interno della famiglia FANUC. I codici delle sottoserie A20B-2901 e A20B-2902 coprono i moduli grafici di nuova generazione. Ogni scheda grafica è specifica del sistema: verifica il numero della scheda installata direttamente sull'etichetta prima di ordinare.
