| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2900-0442 |
Numero Parte: A20B-2900-0442
Produttore: FANUC Corporation (Giappone)
Tipo di Prodotto: Modulo Scheda di Controllo
Serie Scheda: A20B-2900
Applicazione: Sistema di controllo CNC FANUC

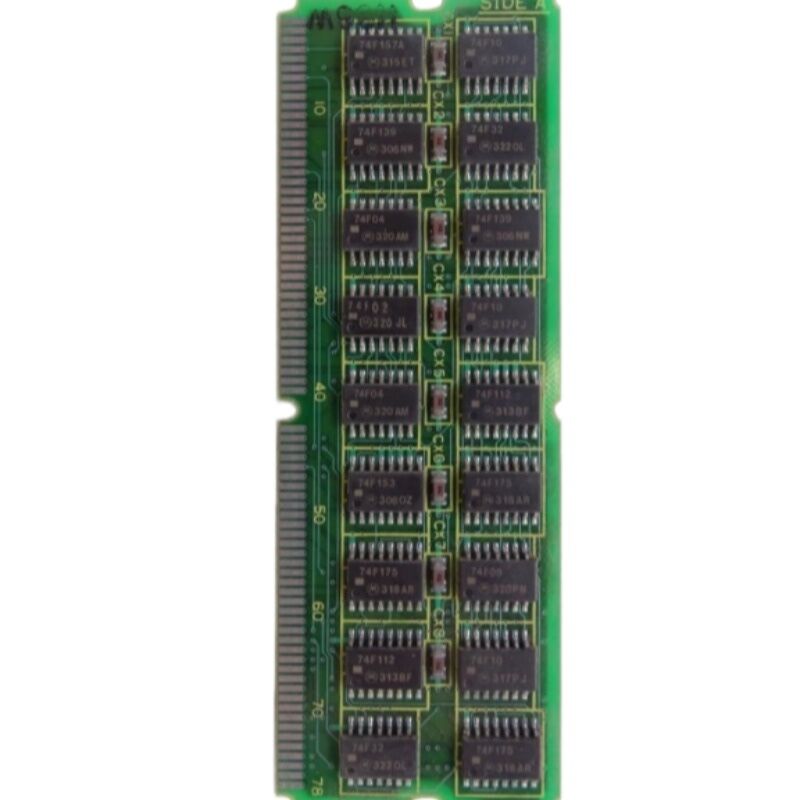

L'A20B-2900-0442 è una scheda a circuito stampato della serie A20B-2900 di FANUC — un'ampia famiglia di moduli PCB utilizzati nella gamma di prodotti CNC e di automazione FANUC che copre memoria, controllo mandrino, interfaccia servo, grafica e funzioni di integrazione di sistema.
La serie A20B-2900 rappresenta la generazione di design modulare delle schede che ha definito l'architettura dei controller CNC FANUC pre-i-series: schede compatte e standardizzate che si inseriscono in posizioni definite sulla scheda di controllo principale e forniscono funzioni specifiche e ben definite al sistema di controllo.
L'approccio di FANUC alla progettazione dei controller CNC in quest'epoca era caratterizzato dalla modularità.
Invece di integrare tutte le funzioni del controller in un'unica scheda monolitica, FANUC ha distribuito funzioni specifiche su una famiglia di moduli plug-in.
Ogni modulo svolgeva un compito definito: archiviazione FROM per il software CNC, DRAM per la memoria di lavoro, SRAM per la conservazione dei parametri, elaborazione grafica per il display, comunicazione mandrino per l'interfaccia di azionamento.
La capacità totale di un controller era determinata da quali moduli erano installati in quali posizioni sulla scheda principale.
L'A20B-2900-0442 occupa la sua specifica posizione funzionale all'interno di questa architettura modulare. La sua esatta funzione all'interno della famiglia A20B-2900 serve la piattaforma del controller per cui è stata progettata.
La scheda è prodotta in Giappone utilizzando gli standard di produzione di grado industriale di FANUC, con componenti selezionati per il funzionamento continuo nell'ambiente del controller della macchina utensile.
| Parametro | Valore |
|---|---|
| Numero Parte | A20B-2900-0442 |
| Produttore | FANUC Corporation |
| Tipo di Prodotto | Modulo Scheda di Controllo |
| Serie Scheda | A20B-2900 |
| Applicazione | Sistema di controllo CNC FANUC |
| Origine | Giappone |
| Temperatura Operativa | 0 – 55°C |
| Temperatura di Stoccaggio | −20 – 60°C |
| Umidità | 75% RH max (senza condensa) |
| Condizione Disponibile | Nuovo (in eccesso) / Ricondizionato / Riparato |
La serie A20B-2900 copre un'ampia gamma funzionale. Alcuni membri di questa famiglia sono moduli FROM di varie capacità — 1 MB, 2 MB, 3 MB — che memorizzano il software del sistema operativo CNC.
Altri sono moduli SRAM di varie capacità per l'archiviazione di parametri e programmi. Altri ancora sono moduli DRAM per la memoria di lavoro.
La famiglia include anche moduli specializzati: schede di interfaccia mandrino che gestiscono la comunicazione tra il CNC e l'azionamento del mandrino, moduli grafici che pilotano il display e moduli di sistema che forniscono funzioni di controllo specifiche per le piattaforme che servono.
La serie A20B-2900 ha servito le piattaforme di controllo FANUC Serie 15, 16, 18, 20 e 21 — la generazione precedente alla serie i.
Queste erano piattaforme sostanziali a pieno titolo, impiegate su una vasta gamma di tipi di macchine utensili e settori manifatturieri.
Molti di questi controller sono ancora in servizio attivo oggi, supportati dalla catena di approvvigionamento aftermarket che mantiene disponibili moduli obsoleti ma essenziali.
Per l'A20B-2900-0442, la sua specifica funzione all'interno di questa famiglia è definita dalla sua posizione nella documentazione del controller e dalla sua compatibilità con il layout dello slot della scheda principale del controller host.
L'installazione fisica del modulo segue la procedura standard di plug-in FANUC: il controller host viene spento, la scheda viene inserita nel suo slot sulla scheda principale e il sistema viene riavviato per verificare il corretto funzionamento.
Le schede della serie A20B-2900 sono moduli legacy secondo gli standard odierni. FANUC ha interrotto la produzione originale di queste parti.
Le macchine che le contengono sono tipicamente ancora in servizio produttivo — molte macchine utensili hanno una vita utile misurata in decenni, e un controller installato negli anni '90 o all'inizio degli anni 2000 potrebbe ancora essere l'intelligenza di controllo per una macchina utensile altamente produttiva.
La manutenzione di queste macchine richiede il mantenimento della disponibilità dei loro componenti di controllo.
Quando un modulo A20B-2900-0442 si guasta, la macchina non può funzionare con quel componente funzionale assente.
Ripristinare il funzionamento richiede un modulo di ricambio testato dalla catena di approvvigionamento aftermarket, un modulo originale riparato professionalmente o — nei casi più esigenti — un aggiornamento completo del controller.
La catena di approvvigionamento aftermarket per le schede FANUC serie A20B-2900 è ben consolidata.
Inventario in eccesso testato da macchine dismesse, schede professionalmente ricondizionate dove i componenti vengono sostituiti e la scheda viene testata funzionalmente, e servizi di riparazione che identificano e sostituiscono il componente specifico guasto — tutte queste opzioni esistono e sono accessibili.
Per una macchina il cui valore di produzione lo giustifica, questa catena di approvvigionamento fornisce il modulo necessario per mantenere la macchina in funzione.
Quando una macchina che utilizza moduli della serie A20B-2900 sviluppa un guasto, il processo diagnostico segue la stessa logica di qualsiasi controller modulare: identificare il codice di errore, determinare da quale modulo o circuito origina il guasto, verificare il cablaggio e i connettori prima di concludere che la scheda è guasta, e quindi affrontare il guasto identificato.
I controller FANUC della generazione Serie 15-21 visualizzano codici di errore sullo schermo CNC.
Questi codici sono documentati nel manuale di riferimento dei codici di allarme del controller e mappano a cause specifiche — errori di memoria ai moduli di memoria, allarmi di comunicazione ai moduli di interfaccia, allarmi servo alle schede di interfaccia servo.
Consultare la documentazione dei codici di allarme prima di ordinare parti di ricambio evita la frustrazione di sostituire il modulo sbagliato.
Un guasto del modulo è confermato quando l'allarme persiste dopo aver verificato che il cablaggio e i connettori associati a quel modulo siano in buone condizioni e che il guasto sia riproducibile.
Se l'allarme è intermittente o appare solo in determinate condizioni, il connettore è spesso la causa più probabile rispetto alla scheda stessa.
D1: Il codice di errore punta all'area funzionale servita dall'A20B-2900-0442. Prima di ordinare una sostituzione, cosa si dovrebbe controllare per primo?
Controllare sempre il connettore associato al modulo prima di concludere che la scheda è guasta.
Rimuovere il connettore, ispezionare i contatti per corrosione, piegatura o contaminazione, pulire se necessario e reinserire saldamente.
Gli allarmi intermittenti che si risolvono reinserendo il connettore sono guasti del connettore, non guasti della scheda.
Solo dopo aver confermato che il connettore è in buone condizioni e che il guasto persiste si dovrebbe pianificare la sostituzione della scheda.
D2: La macchina è stata affidabile per molti anni. Ora è apparso un guasto correlato all'A20B-2900-0442. È probabile che la scheda si guasti completamente o è possibile la riparazione?
Un modulo che ha funzionato in modo affidabile per anni e poi sviluppa un guasto potrebbe aver subito l'invecchiamento dei componenti (condensatori, regolatori di tensione) o la contaminazione dall'ambiente della macchina.
Questi tipi di guasti sono spesso riparabili a livello di componente da un tecnico qualificato.
La riparazione a livello di componente vale la pena di essere indagata prima di ordinare un modulo di ricambio, in particolare se la parte è scarsa.
Un modulo riparato con garanzia dal servizio di riparazione è un'opzione valida e spesso conveniente.
D3: È stato reperito un A20B-2900-0442 di ricambio da scorte in eccesso. Come dovrebbe essere valutata la sua condizione prima dell'installazione?
Ispezionare visivamente la scheda per eventuali danni fisici — componenti rotti o spezzati, aree bruciate, corrosione o pin del connettore danneggiati.
Testare la continuità dei contatti del connettore. Se la scheda in eccesso è stata fornita con una certificazione di test, esaminarla.
Se possibile, organizzare un test funzionale su banco prima dell'installazione nella macchina.
Per macchine di produzione critiche, una scheda professionalmente testata e garantita da una fonte nota vale il costo più elevato rispetto a scorte in eccesso non testate.
D4: Ci sono considerazioni sul backup dei dati prima di sostituire l'A20B-2900-0442?
I requisiti di backup dipendono dalla specifica funzione della scheda nel controller.
Se la scheda ospita memoria (FROM o SRAM), un backup completo dei dati prima della rimozione è essenziale.
Se la scheda è un'interfaccia funzionale o una scheda di controllo senza memoria persistente, non è necessario un backup dei dati specifico per la scheda stessa — sebbene un backup completo dei dati CNC prima di qualsiasi lavoro sul controller sia sempre una buona pratica.
Controllare la documentazione di manutenzione del controller per confermare la funzione della scheda prima di determinare i requisiti di backup.
D5: Il costruttore della macchina non è più in attività. C'è un modo per identificare il modulo di ricambio corretto per questo controller?
Il manuale hardware del controller, che è separato dalla documentazione del costruttore della macchina, è pubblicato da FANUC e fornisce la configurazione completa dei moduli per ogni modello di controller.
I manuali hardware FANUC sono disponibili presso fornitori specializzati di documentazione industriale e presso il servizio FANUC.
Il manuale elenca quali moduli si installano in quali posizioni e quale funzione svolge ciascuno.
Con il numero del modello del controller confermato, il modulo corretto per ogni posizione può essere identificato dal manuale.
