FANUC A20B-2900-0672 | Modulo mandrino seriale: interfaccia mandrino CNC serie A20B-2900

Interfaccia mandrino seriale: cosa fa questo modulo

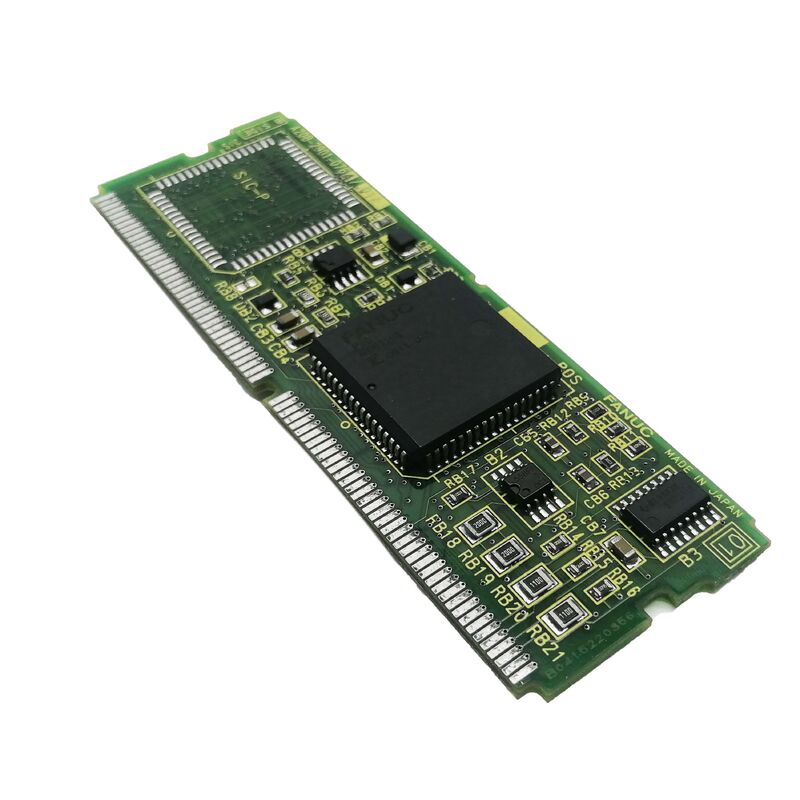

A20B-2900-0672 è un modulo mandrino seriale della serie A20B-2900 di FANUC: la scheda plug-in che gestisce il collegamento di comunicazione seriale tra l'unità di controllo CNC e l'amplificatore del mandrino (SPM). Nell'architettura CNC di FANUC, l'interfaccia seriale del mandrino ha sostituito la precedente uscita analogica del mandrino con un collegamento seriale digitale. Il modulo mandrino sul lato della scheda di controllo CNC riceve i comandi di velocità dalla funzione di controllo mandrino del CNC, li trasmette all'SPM tramite il collegamento seriale e restituisce il feedback della velocità del mandrino e i dati di allarme al CNC.

La serie A20B-2900 copre i moduli di interfaccia del mandrino seriale e analogico utilizzati in più generazioni di CNC FANUC. Il suffisso -0672 identifica questa variante specifica all'interno della serie: ciascun suffisso indirizza una posizione del sistema CNC e una configurazione di comunicazione definite. Le varianti adiacenti della serie A20B-2900 servono diverse generazioni o configurazioni di CNC e non sono intercambiabili senza confermare la posizione specifica della scheda e il modello di CNC.

Quando l'A20B-2900-0672 si guasta, il CNC perde la comunicazione con l'amplificatore del mandrino. Non è possibile comandare il mandrino e la macchina non può eseguire operazioni di taglio. Il guasto si presenta generalmente come allarme del mandrino o allarme di comunicazione del mandrino sul CNC, anche quando l'amplificatore del mandrino e il motore sono fisicamente intatti.

Specifiche chiave

Seriale vs analogico: perché è importante il tipo di interfaccia

I controlli CNC FANUC utilizzano un'interfaccia mandrino seriale o un'interfaccia mandrino analogica per comandare l'amplificatore del mandrino. Questi due tipi di interfaccia non sono intercambiabili: un modulo mandrino seriale non può comandare un amplificatore mandrino con interfaccia analogica e viceversa.

L'interfaccia seriale trasmette comandi digitali di velocità, feedback e dati diagnostici tramite un collegamento in fibra ottica o via cavo tra il modulo CNC e l'SPM. L'A20B-2900-0672 è del tipo con interfaccia seriale: verificare che anche l'amplificatore a mandrino installato sia un SPM con interfaccia seriale prima di specificare questo modulo come sostituto. Un modulo mandrino analogico (identificato da "-xxxx analogico" nella documentazione di servizio) sarebbe necessario se la macchina utilizza un azionamento mandrino con interfaccia analogica.

Domande frequenti

D1: Come si distingue il guasto del modulo del mandrino dal guasto dell'amplificatore del mandrino?

Un guasto del modulo mandrino si presenta come un allarme di comunicazione tra il CNC e l'SPM: il CNC non può stabilire o mantenere il collegamento seriale del mandrino. Un guasto dell'amplificatore del mandrino si presenta come un allarme sull'unità SPM stessa (codici LED o lettura dell'allarme sul quadrante SPM). Se l'SPM mostra un allarme di comunicazione mentre l'hardware dell'SPM appare integro, il sospetto è il modulo mandrino sul lato CNC.

D2: La sostituzione dell'A20B-2900-0672 richiede il reinserimento dei parametri del mandrino?

I parametri del motore mandrino sono memorizzati nella memoria principale del controller CNC, non nel modulo mandrino stesso. In caso di sostituzione equivalente, i parametri del mandrino non vengono influenzati. Verificare che i parametri del tipo di motore del mandrino siano corretti dopo l'installazione e confermare il normale funzionamento del mandrino a velocità ridotta prima di tornare in produzione.

D3: Le varianti del modulo mandrino seriale A20B-2900 sono intercambiabili?

No. Ciascun suffisso della serie A20B-2900 si riferisce a uno slot e a una configurazione specifici del sistema CNC. La sostituzione di un suffisso -xxxx diverso potrebbe produrre errori di comunicazione oppure il CNC potrebbe non rilevare il modulo mandrino. Confermare A20B-2900-0672 specificatamente dall'etichetta della scheda installata.

D4: La macchina mostra un allarme del mandrino senza danni fisici al mandrino. Cosa dovrebbe essere controllato?

Per prima cosa verificare che il cavo di collegamento seriale tra il modulo del mandrino e l'SPM sia intatto e completamente inserito su entrambe le estremità. Un cavo in fibra danneggiato o un connettore allentato produce allarmi di comunicazione del mandrino identici a un guasto del modulo. Se il cavo è confermato in buone condizioni, il modulo A20B-2900-0672 diventa la fonte del guasto.

D5: Come viene acquistato l'A20B-2900-0672?

Attraverso il mercato post-vendita dei pezzi di ricambio CNC FANUC: rivenditori di moduli della serie A20B-2900 e specialisti di riparazione FANUC. Confermare A20B-2900-0672 specificatamente dall'etichetta della scheda installata. La famiglia A20B-2900 comprende un'ampia gamma di moduli di interfaccia CNC; il suffisso esatto è il parametro di selezione.
