FANUC A16B-1010-0240 | Scheda Principale F0-Mate — Sistemi 10 / 11 / 12 e CNC F0-Mate, Origine Giappone

Codice Articolo: A16B-1010-0240

Produttore: FANUC Corporation (Giappone)

Tipo di Prodotto: Scheda Principale (Scheda CPU Principale)

Serie Scheda: A16B-1010

Sistemi Compatibili:FANUC System 10, 11, 12; F0-Mate CNC

Controllo Assi: 2 assi (con espansione assi opzionale)

Panoramica

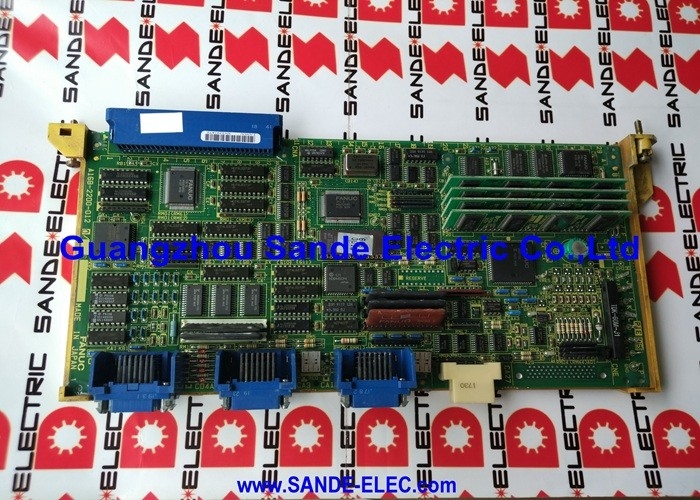

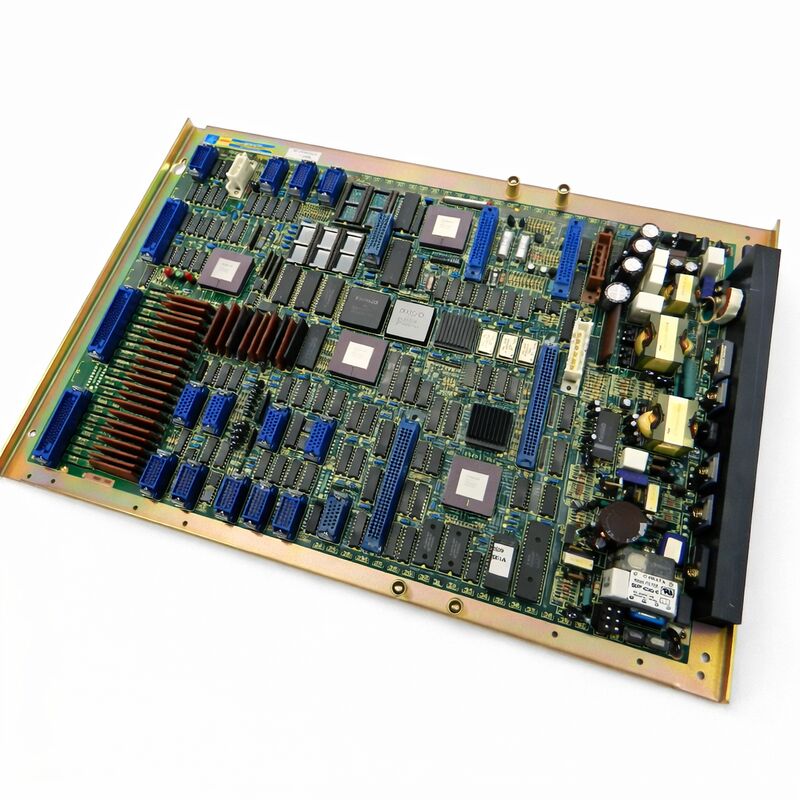

L'A16B-1010-0240 è la scheda principale — la scheda CPU principale — per il sistema CNC F0-Mate di FANUC e le relative piattaforme controller System 10, 11 e 12.

È la scheda principale della serie Mate digitale di prima generazione: l'intelligenza centrale di un'unità CNC compatta e autonoma progettata per la fascia bassa del mercato delle macchine utensili, dove il costo e la semplicità erano importanti accanto a prestazioni digitali affidabili.

La designazione F0-Mate identifica questo come un sistema CNC digitale completo.

A differenza dei controller più grandi della serie 0-A e successivi 0-C che utilizzavano un'architettura modulare basata su rack con schede funzionali separate, l'F0-Mate concentrava le funzioni CNC essenziali su un'unica scheda principale.

Questa scheda contiene la CPU principale, l'interfaccia servo per il controllo digitale a due assi, la sezione I/O per le connessioni macchina, un'unità di alimentazione integrata e il supporto per il sistema di archiviazione a cassetta PC utilizzato in questi controller invece dell'unità ladder PMC-L presente nelle macchine della serie 0 più grandi.

La scheda pilota un display grafico monocromatico di base — adeguato per le applicazioni di macchine utensili per cui è stata progettata.

Queste applicazioni erano tipicamente centri di tornitura piccoli e centri di lavoro compatti dove il numero di assi era basso, la complessità del programma era moderata e la priorità era una prestazione CNC digitale affidabile a un prezzo accessibile. L'F0-Mate ha raggiunto questo obiettivo.

Era un CNC digitale completo e funzionale in un pacchetto compatto.

Molti di questi sistemi rimangono oggi in servizio produttivo esattamente sulle macchine per cui sono stati progettati.

Specifiche Chiave

L'F0-Mate nel Contesto

La piattaforma CNC serie 0 di FANUC è stata una delle linee di prodotti CNC di maggior successo commerciale della sua epoca. I controller completi della serie 0 — 0-A, 0-B, 0-C — hanno alimentato centri di lavoro e centri di tornitura nell'industria manifatturiera globale.

Le varianti Mate erano la risposta di FANUC a un importante segmento di mercato: i costruttori di macchine che necessitavano di un vero CNC digitale FANUC ma trovavano la serie 0 completa troppo costosa o troppo grande per i loro design di macchine compatte.

L'F0-Mate forniva il nucleo dell'esperienza della serie 0 — controllo servo digitale, l'ambiente di programmazione FANUC familiare, la funzionalità standard G-code — in un fattore di forma e a un prezzo adatti alle macchine più piccole.

L'alimentazione integrata della scheda eliminava la necessità di un modulo PSU separato. L'I/O integrato eliminava i requisiti di schede I/O separate per la connettività macchina di base.

Il controllo a due assi era standard, con la possibilità di aggiungere un terzo asse tramite la scheda aggiuntiva 1810-0010 quando la macchina lo richiedeva.

L'archiviazione su cassetta PC era una caratteristica distintiva di questa generazione. I programmi parte venivano archiviati su nastri a cassetta che potevano essere caricati nel controller.

Questa era la tecnologia di archiviazione accettata dell'epoca per questa classe di macchine.

Il Ruolo della Scheda Principale

Ogni funzione del CNC F0-Mate passa attraverso questa scheda principale. Quando l'operatore della macchina inserisce un comando dalla tastiera MDI, la scheda principale lo elabora. Quando il CNC interpola un percorso di taglio, la scheda principale calcola le posizioni degli assi.

Quando la logica PMC legge gli ingressi macchina e pilota le uscite macchina, tali transazioni I/O passano attraverso la sezione I/O su questa scheda.

Quando il display mostra il contenuto del programma o le posizioni degli assi, la generazione grafica avviene su questa scheda.

Questa concentrazione di funzioni significa che una scheda principale guasta ferma completamente la macchina.

Non è possibile un funzionamento parziale quando la scheda principale si guasta — nessun'altra scheda subentra in nessuna delle sue funzioni.

La macchina è ferma finché la scheda non viene riparata o sostituita.

L'approccio diagnostico per un F0-Mate con un sospetto guasto della scheda principale inizia con l'eliminazione di cause più semplici.

Un guasto dell'alimentazione all'interno della scheda produce un display scuro e nessuna risposta della macchina — ma questo potrebbe anche essere un problema di alimentazione esterna.

Un guasto della CPU tipicamente produce un allarme all'accensione che il controller non può cancellare.

Un guasto dell'interfaccia servo produce allarmi servo all'avvio senza causa meccanica.

La lettura del codice di allarme, se visualizzato, è il primo passo diagnostico.

Riparazione e Manutenzione di Sistemi Legacy

L'A16B-1010-0240 è un prodotto legacy. FANUC ha da tempo interrotto la produzione originale.

Le macchine che lo utilizzano, tuttavia, sono spesso ancora produttive.

Un centro di tornitura piccolo ben mantenuto con un controller F0-Mate può funzionare in modo affidabile per decenni — i componenti meccanici superano di gran lunga l'elettronica in termini di vita utile, a condizione che l'elettronica sia mantenuta.

Mantenere una macchina con questo controller significa mantenere l'accesso alle schede di ricambio.

La catena di approvvigionamento aftermarket — schede in eccesso testate, schede originali professionalmente riparate e servizi di scambio offerti da specialisti di assistenza CNC — supporta queste macchine.

Un servizio di riparazione a livello di scheda può spesso ripristinare un A16B-1010-0240 guasto a un costo ben inferiore al prezzo di un'unità di ricambio testata, rendendo la riparazione un'opzione primaria valida quando il tempo lo consente.

FAQ

D1: Il controller F0-Mate mostra uno schermo vuoto e nessuna risposta a nessun input. La macchina non ha altri allarmi. Qual è la causa probabile?

Uno schermo vuoto senza risposta del controller indica tipicamente una perdita dell'alimentazione interna della scheda principale o un guasto catastrofico della CPU che impedisce l'avvio della sequenza di avvio. Confermare innanzitutto che la tensione di alimentazione esterna al controller sia corretta.

Se l'alimentazione esterna è confermata buona, i circuiti di alimentazione interni della scheda sono probabilmente guasti.

Ispezionare la scheda per eventuali fusibili bruciati o componenti visibilmente danneggiati. La riparazione o la sostituzione della scheda è il passo successivo appropriato.

D2: La macchina funziona ma il display mostra solo contenuti parziali — alcune aree sono corrette e altre sono corrotte. Il CNC altrimenti funziona normalmente. È la scheda principale?

La corruzione del display con un funzionamento della macchina altrimenti normale indica la sezione grafica della scheda principale piuttosto che i circuiti di controllo CPU o servo.

La CPU funziona (la macchina funziona), ma il circuito di generazione grafica ha un componente degradato.

Questo tipo di guasto è spesso riparabile a livello di componente da uno specialista esperto di questa serie di schede.

D3: L'F0-Mate mostra un allarme servo persistente sull'asse 1 ad ogni accensione, prima che venga comandato alcun movimento. Il motore servo e i cavi risultano buoni. Cosa dovrebbe essere indagato sulla scheda principale?

Un allarme servo persistente all'accensione con componenti esterni confermati buoni punta al circuito di interfaccia servo sulla scheda principale.

Il circuito LSI o di interfaccia servo della scheda non sta completando la sua inizializzazione.

Questo è un guasto a livello di scheda. Prima di concludere questo, verificare che il connettore del cavo di interfaccia asse sulla scheda sia pulito e completamente inserito.

Se il connettore è confermato buono, il circuito di interfaccia servo della scheda richiede attenzione.

D4: È stata reperita una scheda A16B-1010-0240 sostitutiva. Prima dell'installazione, quali dati devono essere preparati?

I parametri del controller F0-Mate — parametri assi, assegnazioni I/O, limiti di avanzamento, costanti macchina — sono memorizzati sul controller.

All'installazione di una scheda sostitutiva, questi parametri dovranno essere ripristinati.

Se è stato eseguito un backup dei parametri dal controller originale (su nastro a cassetta, tramite interfaccia RS-232 o tramite qualsiasi metodo di backup disponibile), tale backup sarà necessario.

Preparare il backup dei parametri, il backup del programma parte e confermare la corretta versione del software di sistema per questa macchina prima di iniziare la sostituzione della scheda.

D5: Anche l'unità a cassetta PC dell'F0-Mate si è guastata. È ancora possibile far funzionare la macchina senza l'unità a cassetta?

I programmi parte nell'F0-Mate vengono normalmente caricati da cassetta o inseriti direttamente dalla tastiera MDI.

Se l'unità a cassetta si è guastata, i programmi possono ancora essere inseriti dalla tastiera MDI — questo è pratico per programmi brevi.

Per programmi più lunghi, un'interfaccia DNC tramite la porta seriale RS-232 potrebbe essere un'opzione se il software del controller e la configurazione della macchina lo supportano.

Consultare il manuale di connessione F0-Mate per la capacità DNC RS-232 di questa specifica versione del controller.
