Circuito stampato CNC
>
|
| Luogo di origine | Giappone |
| Marca | FANUC |
| Certificazione | CE ROHS |
| Numero di modello | A20B-2900-0901 |
Numero della parte:A20B-2900-0901
Produttore:FANUC Corporation (Giappone)
Tipo di prodotto:Modulo di controllo del sistema (SCM) Spindle seriale
Serie di schede:A20B-2900
Sistemi compatibili:FANUC Serie 18 / 21 e compatibile

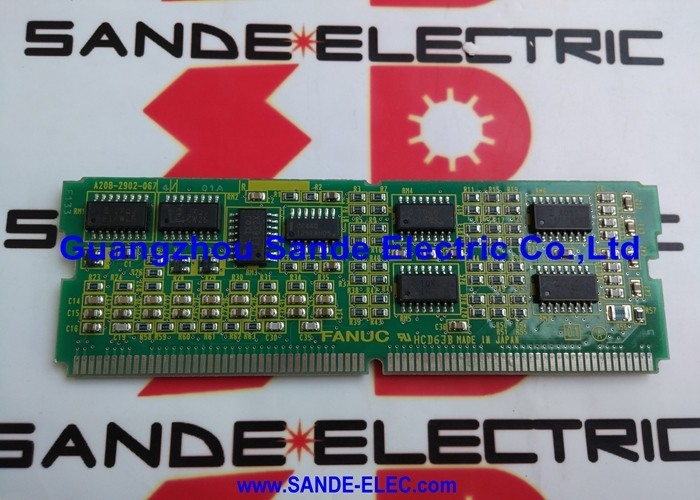

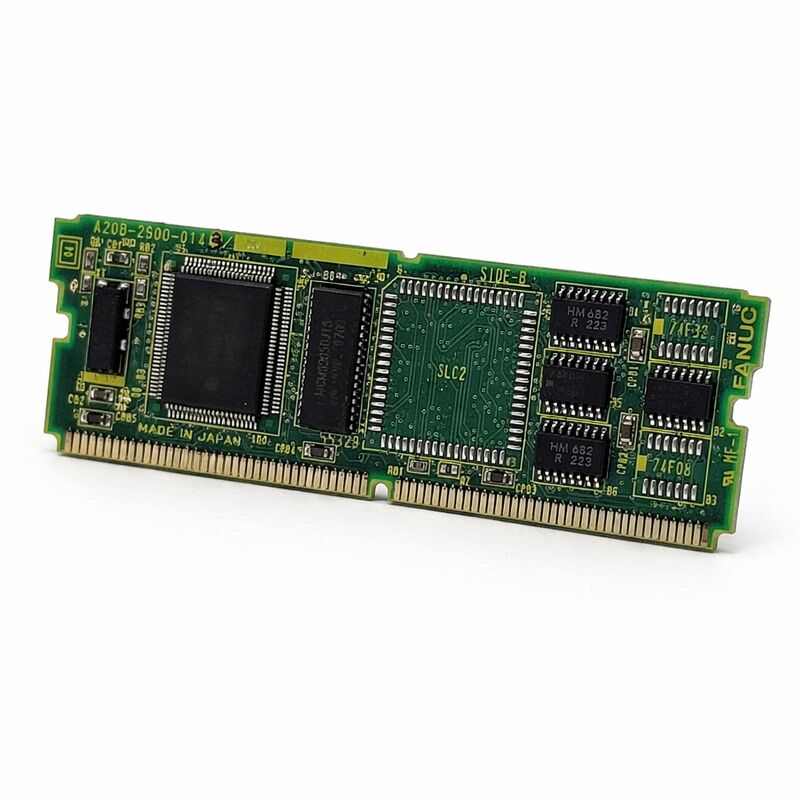

L'A20B-2900-0901 è il modulo di controllo del sistema SCM con interfaccia a fusione seriale per i controller CNC FANUC serie 18 e serie 21.È una scheda figlia plug-in periferica che si installa sulla scheda CPU principale del controller.
La sua funzione è quella di consentire alla scheda madre di eseguire il programma SCM ladder e di fornire l'interfaccia di comunicazione del fusibile seriale che collega il CNC all'amplificatore e al motore del fusibile.
Senza questo modulo, i controller delle serie 18 e 21 configurati per esso non possono eseguire il programma della scala di controllo della macchina.
La scala SCM è il ponte tra lo stato interno del CNC e il mondo fisico della macchina ¢ legge i segnali di ingresso dalla macchina e trasmette i segnali di uscita a solenoidi, relè, pompe del liquido di raffreddamento,cambio utensili, e ogni altra funzione della macchina che non sia un servoasse.
L'A20B-2900-0901 fornisce la capacità di elaborazione per questa scala, montata come una scheda figlia SMD compatta sulla CPU principale.
L'interfaccia a fusione seriale di questo modulo consente al CNC di comunicare con un amplificatore a fusione di tipo seriale.
Il sistema di fusioni seriali di FANUC trasmette comandi di velocità, comandi di direzione,e segnali di controllo su un collegamento seriale ad alta velocità dedicato tra il CNC e l'amplificatore, invece di utilizzare uscite di tensione analogiche separate per ogni segnale.
Questo modulo fornisce la fine del CNC di tale collegamento seriale per i sistemi serie 18 e 21.
| Parametro | Valore |
|---|---|
| Numero della parte | A20B-2900-0901 |
| Produttore | FANUC Corporation |
| Tipo di prodotto | Modulo di controllo del sistema (SCM) |
| Interfaccia a fusione | Fusoli di serie |
| Serie di schede | A20B-2900 |
| Sistemi compatibili | FANUC Serie 18 / 21 e compatibile |
| Progettazione | Tavola figlia plug-in di tipo SMD |
| Installazione | Collegamenti alla scheda madre principale della CPU |
| Origine | Giappone |
| Temperatura di funzionamento | 0 55°C |
| Temperatura di conservazione | -20 60°C |
| Umidità | 75% RH max (non condensante) |
| Condizione disponibile | Nuovo (surplus) / rinnovato / riparato |
The SCM (Sequence Control Module) ladder in FANUC Series 18/21 systems is the programmable machine controller engine — equivalent in function to what FANUC calls the PMC (Programmable Machine Controller) on other platforms.
Esegue il programma scala che il costruttore della macchina utensile ha scritto quando ha configurato la macchina.
Ogni volta che l'operatore preme un pulsante sul pannello dell'operatore, la scala SCM risponde.
Ogni codice M che il programma NC rilascia M03 per spindle CW, M06 per cambio utensile, M08 per liquido di raffreddamento su passa attraverso la scala SCM prima di diventare un'azione della macchina.
La scala legge l'uscita del codice M del CNC, gli ingressi dei sensori della macchina e lo stato di cronometraggio della macchina, quindi guida le uscite appropriate.
L'A20B-2900-0901 fornisce la capacità di elaborazione della scala SCM sulla scheda principale della serie 18/21.
Il programma di scala è memorizzato in una memoria separata che esegue le istruzioni memorizzate.
FANUC ha introdotto l'interfaccia a fusione seriale per sostituire il precedente metodo di comando analogo.
La tensione doveva essere generata con precisione, trasmessa con precisione, e ricevuta correttamente perché il controllo della velocità fosse preciso.e l'invecchiamento dei componenti hanno influito sulla qualità del comando analogo.
La comunicazione a fusione seriale sostituisce questo percorso analogo con un collegamento seriale digitale.
Il CNC calcola numericamente la velocità del mandrino richiesta e la trasmette all'amplificatore del mandrino sotto forma di pacchetto di dati digitali.
L'amplificatore riceve il valore digitale esatto e lo esegue.
L'A20B-2900-0901 fornisce l'interfaccia a fusione seriale lato CNC per i controller della serie 18/21.
Genera il flusso di dati seriali che l'amplificatore a fusione riceve e interpreta.
Velocità del mandrino, direzione, obiettivo di orientamento e lettura dello stato, tutto viaggia su questo collegamento seriale.
Il modulo A20B-2900-0901 è documentato come modulo SCM per i controller CNC della serie 18 e della serie 21.
Il suo ruolo è identico in entrambi: fornire l'esecuzione della scala SCM e la comunicazione a fusione seriale sulla scheda principale della CPU.
Il modulo di accompagnamento A20B-2900-0900 fornisce simultaneamente interfacce di fusione seriale e analogica.
Per le macchine con amplificatori a fusione di tipo seriale e senza necessità di uscita analogica, la -0901 è la scelta appropriata.
Nei sistemi che richiedono simultaneamente la capacità di fusione seriale e analogica, è richiesto invece il numero -0900.
D1: Il mandrino della macchina funziona ma i codici M non vengono eseguiti. Il CNC non mostra alcun allarme SCM/PMC. Potrebbe essere il A20B-2900-0901 a causa del guasto?
Se i codici M non producono alcuna risposta della macchina mentre il mandrino (seriale) e gli assi funzionano normalmente, la scala SCM potrebbe non essere in esecuzione.
Controllare la schermata di stato SCM / PMC del CNC per lo stato di esecuzione della scala.
Se la scala segnala il funzionamento, ma le uscite non rispondono, i circuiti di azionamento di uscita della scheda potrebbero essere difettosi.
Ispezionare la scheda per verificare eventuali danni visibili e verificare la presenza del LED diagnostico della scheda.
D2: Qual è la differenza tra l'A20B-2900-0901 e l'A20B-2900-0900?
Il -0901 fornisce solo un'interfaccia a fusione seriale. Il -0900 fornisce sia interfacce a fusione seriale che analogiche. Se l'amplificatore a fusione della macchina è di tipo seriale (FANUC αi o simile),-0901 è sufficiente.
Se la macchina richiede un'uscita di tensione analogica per il fusibile contemporaneamente, alcune configurazioni utilizzano configurazioni a doppio fusibile con tipi di amplificatore misti, è necessario il -0900.
Confirmare il tipo di amplificatore prima di acquistare uno di sostituzione.
Q3: Dopo aver sostituito questo modulo, la scala SCM è stata caricata ma l'orientamento del mandrino non funziona.
L'orientamento del mandrino richiede che sia la comunicazione seriale del mandrino che i parametri specifici della scala SCM siano configurati correttamente.
Dopo la sostituzione del modulo, confermare che tutti i parametri dello mandrino ∞ velocità di orientamento, assegnazione del sensore di posizione e assegnazione del codice M per l'orientamento ∞ sono stati ripristinati dal backup.
Se i parametri sono corretti, si deve confermare la connessione a fusione seriale tra questa scheda e l'amplificatore a fusione: controllare il cavo a fusione seriale alle due estremità.
D4: il modulo è stato rimosso per l'ispezione e reinstallato. il CNC mostra ora un allarme a fusione seriale. cosa è successo?
Un allarme di fusione seriale immediatamente dopo il reinserimento è in genere un problema di posizionamento del connettore.
Spegnere, rimuovere il modulo, ispezionare i contatti dei connettori per danni o contaminazione, ri-sciacquare saldamente e riaccendere.
Se l'allarme persiste con una buona connessione confermata, si deve esaminare il circuito del mandrino seriale del modulo o il circuito di ricezione dell'amplificatore.
D5: è possibile eseguire il backup del programma SCM scale prima di sostituire questo modulo?
La scala SCM/PMC e' memorizzata nella memoria FROM del controller, non su questo modulo.
Il contenuto di FROM, compreso il programma scala, può essere eseguito un backup su una scheda di memoria utilizzando la funzione di backup dello schermo di avvio del controller.
La sostituzione dell'A20B-2900-0901 non ha effetto sul contenuto del FROM.
La scala presente prima della sostituzione rimane disponibile dopo la sostituzione.
Non è richiesto alcun backup di scala specifico per questo scambio di moduli, ma è sempre raccomandato un backup completo dei dati prima di qualsiasi lavoro di manutenzione.
